Трансмиттер дифференциального давления для критических зон Testo (0555 6383)

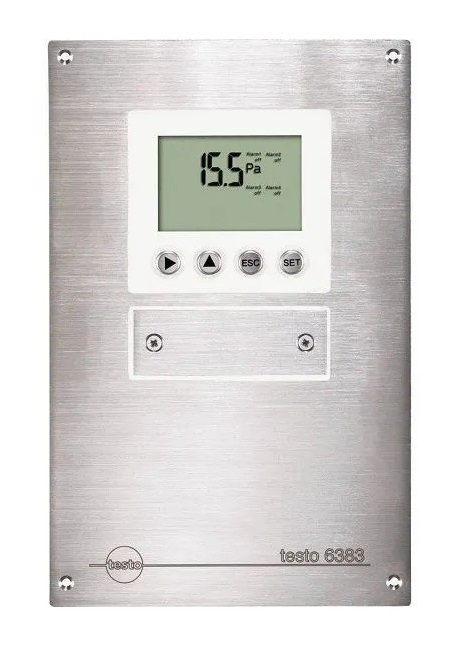

Трансмиттер дифференциального давления Testo 6383 для критических зон
Общее описание
Testo 6383 — трансмиттер для измерения дифференциального давления, а также
(опционально) влажности и температуры. Прибор обеспечивает высокую точность и
стабильность за счёт автоматической настройки нулевой точки. Подходит для
монтажа в чистых помещениях и других критических зонах.
Ключевые характеристики
· Диапазон измерений: до 10 Па (высокая точность при низких давлениях).
· Конструкция: плоский корпус для скрытого монтажа в ограждающую панель чистого помещения.
· Интерфейсы: Ethernet, релейные и аналоговые выходы для интеграции в системы автоматизации.
· Гибкость настройки: регулируемый диапазон измерения (±50 % от конечного значения).
· Дополнительные опции: подключение внешнего или встроенного зонда серии Testo 6610 для измерения влажности и температуры.
Основные преимущества
· автоматическая настройка нулевой точки — стабильность показаний независимо от температуры;
· функция самодиагностики с заблаговременным оповещением — повышение эксплуатационной готовности;
· многоязычное меню и оптическое сигнальное оповещение на дисплее;
· ПО P2A для быстрой параметризации, настройки и анализа при пусконаладке и техобслуживании.
Области применения
· мониторинг положительного и отрицательного давления в:
o чистых помещениях;
o операционных;
o изоляторах;
· опциональный контроль влажности и температуры воздуха в чистых помещениях.
Функциональные особенности
· измерение дифференциального давления (базовая функция);
· опциональное измерение влажности и температуры;
· свободная градуировка в пределах диапазона измерений;
· настройка задержки сигнала и выбор типа подтверждения оповещения;
· возможность скрытой установки на стену чистого помещения.
Технические характеристики
|
Влажность |
|
|
Диапазон измерения |
Модель с интегрированным зондом: 0 … 100 %ОВ; |
|
Погрешность |
В зависимости от подключенного зонда |
|
Единицы измерения (на выбор) |
%ОВ, дополнительные единицы измерения в разделе Варианты конфигурации |
|
Температурная зависимость/коэффициент |
±0,02 % ОВ на Кельвин (при отключениях от номинальной температуры 25 °С) |
|
Сенсор |
Емкостный сенсор |
|
Температура |
|
|
Диапазон измерения |
В зависимости от подключенного зонда |
|
Погрешность |
0,15 °С / 32,2 °F |
|
Единицы измерения (на выбор) |
°С / °F |
|
Сенсор |
Pt 1000 1/3 Класса В; |
|
Общие технические характеристики |
|
|
Материал |
Корпус из нержавеющей стали |
|
Размеры |
Без зонда влажн./темп.: 246×161×47 мм |
|
Вес |
Модель без зонда влажности: 0,9 кг; |
|
Дисплей |
Опция: 3-х строчный ж/к дисплей с многоязычным меню управления |
|
Класс защиты |
IP65 |
|
EMC |
Директива ЕС: 2004/108/ЕС |
|
Аналоговые выходы |
|
|
Количество |
Стандарт: 1; для зонда влажности/температуры (опционально): 3 |
|
Тип выхода |
0/4 … 20 мА (4-х проводной) (24 В АС/DC) |
|
Частота измерения |
1/с |
|
Разрешение |
12 бит |
|
Градуировка |
Диффиринциальное давление: градуировка диапазона на ±50% от конечного значения диапазона; свободная градуировка в пределах диапазона |
|
Максимальная нагрузка |
500 Ω |
|
Прочие выходы |
|
|
Enhernet |
Опциально с модулем Enhernet |
|
Реле |
Опция: 4 релейных выхода (свободное назначение для каналов измерений или как общий сигнал тревоги через меню управл. ПО Р2А), до 250 В АС/3А (нормально открытый или нормально закрытый) |
|
Цифровой выход |
Mини-DIN для ПО Р2А |
|
Питание |
|
|
Напряжения |
20 … 30 В АС/DC, 300 мА - потребление тока, гальванически разделенные линии сигнала тревоги и линия питания |
|
Рабочие условия |
|
|
Рабочая температура (корпус) |
-5 … 50 °С |
|
Температура хранения |
-20 … 60 °С |
