Fluke-437-II анализатор качества электроэнергии
Трехфазный анализатор качества электроэнергии Fluke серии 437 II – лучший прибор, представленный сегодня на рынке
Унифицированные измерения мощности
Ранее, только эксперты могли рассчитать, как много электроэнергии было потеряно за время неполадок в энергоснабжении, стоимость таких потерь можно было рассчитать, но затраты на необходимое оборудование и работы по таким вычислениям были непомерно высоки. Новые запатентованные приборы Fluke серии 437 II, вы можете использовать как портативный прибор для расчета потерянной мощности и рассчитать, сколько именно стояли такие потери.
Данная линейка приборов позволяет проводить следующие измерения:
- Стандартные параметры электроэнергии и параметры IEEE 1459-2000
- Детальный анализ потерь
- Анализ разбалансировки
Эти унифицированные измерения качества электроэнергии, можно объединить с другой информацией о специфике производства и благодаря этому, более точно рассчитать стоимость затрат на потерянную энергию.
Регистрация данных PowerWave
В некоторых случаях множество переключений являются одной из причин возникновения проблем в энергоснабжении. При подключении дополнительного оборудования возникает перераспределение мощности и нагрузки, что, зачастую, вызывает падение напряжения и, как результат, сбои в работе другого оборудования. Функция PowerWave доступна в моделях 435 и 437 серии II позволяет пользователю измерить напряжение, силу тока и частоту с высокой скоростью, и понять какое из действий может вызвать перебои.
Функция измерений PowerWave позволяет быстро регистрировать данные системы и охарактеризовать её. Графики и кривые напряжения и силы тока можно получать продолжительное время и прибор отобразит их на экране с высокой точностью. Наряду с этим, для анализа, можно собирать значения напряжения, силы переменного и постоянного тока, частоты в режиме True RMS. Такие функции очень важны для тестирования состояния на системах жизнеобеспечения и источниках бесперебойного питания, где внезапные сбои могут стать фатальными.
Инверторы мощности: определение эффективности
Инверторы мощности дают возможность получать постоянный то и преобразовывать его в переменный ток и наоборот. Системы электроснабжения за счет солнечной энергии основаны на инверторе, который производит преобразование постоянного тока (энергии, полученной от солнца) в переменный ток. Подобные устройства могут часто терять энергию, поэтому инверторы нуждаются в тестировании. Сравнение выходящей и входящей мощности позволяет узнать то, какова эффективность системы. Все устройства Fluke 437, принадлежащие серии II, способны проводить измерение постоянного и переменного тока и определить то, сколько энергии было потеряно в процессе этого преобразования.
Увеличению частоты до 400 Гц привело к тому, что двигатели и трансформаторы могут быть значительно меньше и легче чем при частоте 50 и 60 ГЦ. Fluke 437 II — прибор, который был специально разработан для военной промышленности и авиастроения.
Расширенные возможности анализа полученных данных
Измерители качества электроэнергии Fluke 430 серии II позволяют анализировать измерения двумя методами. Функции курсора и масштабирования могут быть использованы для анализа данных прямо на дисплее. В дополнение к этому, полученные данные могут быть перенесены на персональный компьютер, а благодаря включенному в комплект прибора программному обеспечению, выполнять аналитику и формировать отчеты. Данные измерений могут быть экспортированы в другие программы. Прибор может сохранять сотни сетов измерений и показаний дисплея для использования при формировании отчета.
Несмотря на вышесказанное, эта линейка приборов очень проста в использовании. Заводские установки и легкие в понимании иллюстрации делают измерения качества электроэнергии очень простыми. Дисплей высокого разрешения обновляется каждые 200 мс и показывает кривые, а так же цветные диаграммы. Цветовые диаграммы поддерживаются для всех трехфазных и однофазных конфигураций.
Приборы измеряют всё: True RMS, пиковое и действующее напряжение, провалы и перегрузки, переходные процессы, перебои мощности и её потребление, пиковую нагрузку, до 50 -й гармоник.
Логгер данных
Конфигурируемая пользователем возможность записи минимальных, максимальных и средних значений для 150 различных параметров на всех трех фазах и заземлениях. Достаточно памяти позволяет записывать по 600 параметров с разрешением в 10 секунд в течении целого года. Или получать более маленькие пакеты данных с разрешением 0.25 секунд. Функция логгера данных может быть быстро включена посредством нажатия клавиши LOGGER, а далее следует просто выполнять очень простую пошаговую установку для получения важных для вас измерений.
При использовании анализаторов качества электроэнергии Fluke 435 II и Fluke 437 II, каждый раз, когда искажение напряжения обнаружено, прибор сигнализирует и записывает данные напряжения и графики кривых на всех трех фазах. Прибор также сигнализирует, когда превышается стандартный уровень напряжения.
Системный монитор: общий экран показания качества энергоснабжения
Режим MONITOR показывает на экране параметры напряжения, гармоник, изменения напряжения, разбалансировки, частоту, искажения, вспышки. Таблицы с цветовыми кодами четко показывают, какие параметры удовлетворяют, а какие выходят за рамки нормы. В режиме MONITOR, можно переключатся на любой из параметров, и посмотреть на динамику его изменения.
Анализаторы качества электроэнергии Fluke 435 II и Fluke 437 II полностью соответствуют новому европейскому стандарту IEC 61000-4-30 Edition 2 Class-A. Эти приборы Fluke высокоточные и поддерживают возможность временной синхронизации. Точность измерения напряжения всего 0,1%.
Создание отчетов и просмотр графиков с помощью программного обеспечения Fluke Power Log
Программное обеспечение специально разработано для быстрого просмотра записанных данных. Вы можете просматривать записанные параметры и динамику их изменения, а так же сгенерировать профессиональный отчет автоматически, с помощью кнопки report writer, или скопировать и вставить изображения в отчетный документ вручную. Вы можете легко управлять отображаемыми данными в отчете посредством выбора временного интервала и интересующих параметров.
Технические характеристики
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики изделия |
||||
| Модель | Диапазон измерений | Разрешение | Точность | |
| Вольт | ||||
| Среднеквадратичное напряжение (переменное+постоянное) | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения**** |
| 435-II и 437-II | 1–1000 В — между фазой и нейтралью | 0,01 В | ± 0,1% от номинального напряжения**** | |
| Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
| Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | |
| В (среднекв. знач.) ½ | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 1% от номинального напряжения |
| 434-II и 435-II | 0,1 В | ± 0,2% от номинального напряжения | ||
| Vfund (основное напряжение) | 434-II | 1–1000 В — между фазой и нейтралью | 0,1 В | ± 0,5% от номинального напряжения |
| 435-II и 437-II | 0,1 В | ± 0,1% от номинального напряжения | ||
| Амперы (погрешность за исключением погрешности клещей) | ||||
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
| Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | |
| А (среднекв. знач.) ½ | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| Гц | ||||
| Гц | Fluke 434 при 50 Гц номинально |
42,50–57,50 Гц |
0,01 Гц | ± 0,01 Гц |
| Fluke 434 при 60 Гц номинально | 51,00–69,00 Гц | 0,01 В | ± 0,01 Гц | |
| Fluke 435/7 при 50 Гц номинально | 42,500–57,500 Гц | 0,001 Гц |
± 0,01 Гц |
|
| Fluke 435/7 при 60 Гц номинально | от 51,000 Гц до 69,000 Гц | 0,001 Гц |
± 0,01 Гц |
|
| Fluke 437 при 400 Гц номинально | от 340,0 Гц до 460,0 Гц | 0,1 В | ± 0,1 Гц | |
| Питание | ||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
| Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | |
| Энергия | ||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр., за исключением точности сопротивления | |
| Гармоники | ||||
| Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5% ± n x 2 % ± 10 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | |
| Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | |
| Фликер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % |
| Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % |
| Управляющие сигналы сети | ||||
| Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | |
| Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | ||
| Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
Общие характеристики |
|
| Корпус | Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 |
| Дисплей | Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируются пользователем, с компенсацией температурных воздействий. |
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). |
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
Условия эксплуатации |
|
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи |
| Температура хранения | -20 °C ~ +60 °C |
| Влажность | +10 °C ~ +30 °C: относительная влажность 95 % без конденсации +30 °C ~ +40 °C: относительная влажность 75% без конденсации +40 °C ~ +50 °C: относительная влажность 45% без конденсации |
| Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт) |
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости |
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента |
| Гарантия | Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование |

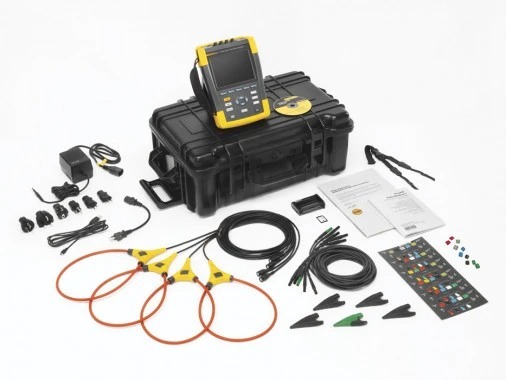

Принадлежности, входящие в комплект |
|
| Дополнительные устройства питания | Набор переходников с вилками международных образцов BC430. BP290 (литий-ионная батарея одинарной емкости) 28 Вт-ч (7 ч или более). |
| Измерительные провода | Измерительный провод TL430 и набор зажимов типа "крокодил" |
| Цветовая маркировка | Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки |
| Гибкие токоизмерительные датчики | i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей |
| Память, ПО и подключение к ПК | Карта SD 8 ГБ. PowerLog на компакт-диске (содержит руководства оператора в формате PDF). USB-кабель A-Bmini |
| Футляр для переноски | C1740, мягкий футляр для 434-II и 435-II C437. Твердый футляр с роликами для 437-II. |
