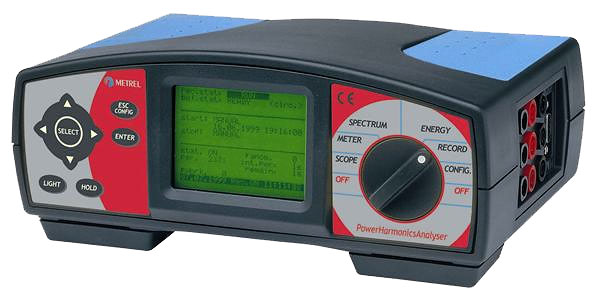

MI-2092 анализатор качества электроэнергии
Анализ норм качества электропитания в 3-х фазных сетях ~U ; режимы: измерение напряжения (15-550 В), тока (20-1000 А), мощности (Вт, ВАР,ВА) и энергии (Вт/ч, Вар/ч); частоты (45-65 Гц),вычисление коэфф. мощности, определение характера мощности (активная, емкостная или индуктивная); исследование гармонических составляющих напряжения (до 63-й );
Анализ норм качества электропитания в 3-х фазных сетях ~U ; режимы: измерение напряжения (15-550 В), тока (20-1000 А), мощности (Вт, ВАР,ВА) и энергии (Вт/ч, Вар/ч); частоты (45-65 Гц),вычисление коэфф. мощности, определение характера мощности (активная, емкостная или индуктивная); исследование гармонических составляющих напряжения (до 63-й ); измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадания напряжения); выбор уровня опорного напряжения (нормы), задание верхней и нижней (в %) границы при регистрации провалов и перенапряжений, фиксация времени отклонения, его длительности, мин. и макс. значения при этом, статистический и периодический анализ, память регистратора 2 Мб; режим регистратора или осциллографа, ЖК графический дисплей с подсветкой; RS-232 с ПО, опциональная поддержка удаленного модемного соединения; универсальное питание аккумуляторы 4 х 1,2 В или 230 В/50 Гц; масса 2 кг.
- Измерение переменного напряжения и силы переменного тока (скз), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии
- Режим осциллографа или регистратора данных
- Измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадания напряжения)
- В режиме On-line мониторинга с ПК: 6-тиканальный осциллограф, быстрая оценка энергии, построение фазовых диаграмм и графиков, статистический анализ.
- Измерение гармонических составляющих напряжения и тока (до 63-й гармоники)
- Внутренняя память 2 Мб
- Интерфейс RS-232 с оптическим выходом
- Графический ЖК-дисплей с подсветкой
- Универсальное питание (220 В / 50 Гц и 4 × 1,2 В)
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
НАПРЯЖЕНИЕ |
Диапазон измерений |
10…550В (Ф-Н) |
|
Разрешение |
0,1 В |
|
|
Погрешность |
± (0,5 % + 2 ед.сч.) |
|
|
Форма входного сигнала |
RMS(скз), Кампл. . 1,4 |
|
|
Чередование фаз |
индикация |
|
|
ПРОВАЛЫ НАПРЯЖЕНИЯ, ПЕРЕНАПРЯЖЕНИЯ, ПРОПАДАНИЯ НАПРЯЖЕНИЯ (Ф1,Ф2,Ф3) |
Диапазон измерений |
5…70В / 10..130В/ 20…300В/ 30…550В (Ф-Н, Ф-Ф) |
|
Разрешение |
0,1 В |
|
|
Погрешность измерения |
± (5,0 % + 2 ед.сч.) |
|
|
Пределы отклонений |
± 35 % UN (с шагом 1%) |
|
|
Пределы пропадания |
± 20 % UN (с шагом 1%) |
|
|
Интервал регистрации |
1, 2, 5, 10, 15, 30 мин ; 1,2,5, 10, 15, 30, 50, 70 ч. |
|
|
СИЛА ТОКА |
Диапазон измерений |
20…1000А (внеш. преобразователь 1 А/ мВ) |
|
Разрешение |
0,3 А |
|
|
Погрешность измерения |
± (0,5 % + 6 ед.сч.) |
|
|
Форма входного сигнала |
RMS (скз), К ампл. . 2,3 |
|
|
Входной импеданс |
1 МОм |
|
|
ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ (P, Q, S) |
Диапазон измерений (кВт, к ВАР, кВА) |
0,99 кВт/ 9,99 кВт/ 999,9 кВт/ 9,99 МВт/ 99,99 МВт/ 999,9 МВт/ 9,99 ГВт/40 ГВт |
|
Разрешение (кВт, к ВАР, кВА) |
0,001кВт/ 0,01 кВт/ 0,1 кВт/ 1 кВт/ 10 кВт/ 100 кВт/ 1 МВт/ 10 МВт |
|
|
Погрешность измерения |
± (3,0% + 3 ед. счета) - при cos .>0,4/ КМ> 0,4 |
|
|
ИЗМЕРЕНИЕ ЭНЕРГИИ (АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ) |
Диапазон измерений (кВтч, кВАРч, кВАч) |
0,99 кВтч/ 9,99 кВтч/ 999,9 кВтч/ 9,99 МВтч/ 99,99 МВтч/ 999,9 МВтч/ 9,99 ГВтч/40 ГВтч |
|
Разрешение (Втч, ВАРч, ВАч) |
1 |
|
|
Погрешность измерения |
± (3,0% + 3 ед. счета) |
|
|
КОЭФФ. МОЩНОСТИ (Pfi, Pfc), COS Ф. |
Диапазон измерений |
0,0…0,39/ 0,4…1,00 |
|
Разрешение |
0,01 |
|
|
Погрешность измерения |
± 0,06 / ± 0,03 |
|
|
ГАРМОНИКИ (НАПРЯЖЕНИЕ И ТОК) |
Диапазон измерений |
От DC (0) до 63-й гармоники |
|
Диапазон индикации |
От DC (0) до 25-й гармоники |
|
|
Интервал регистрации |
160 мс (8 периодов f 50Гц) |
|
|
Коэффициент гармонических искажений (THD) |
2-100% |
|
|
Разрешение |
0,1% |
|
|
Погрешность измерения (от результата измерения) |
± 0,2% |
|
|
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (MI 2192, MI2292) |
Анализ формы сигнала (cos ф, F, Pf, THD, пик-фактор) |
128 отсчетов за период, запуск по уровню, в ручную, по таймеру. Оценка минимально по 10 периодам в режиме наблюдения, по 360 (MI 2192), 7812 (MI 2292) в режиме регистратора |
|
Анализ быстроменяющихся процессов |
От 10 мс до 8,5 мин (MI 2192), до 166 мин. |
|
|
Наблюдение и регистрация кратковременных помех |
От 20 мкс за 10 периодов в режиме наблюдения, за 50 периодов (MI 2192), 1000 (MI 2292) в реж. регистратора |
|
|
Фликер (MI 2292) |
Соответствие стандарту IEC 61000-4-15 |
|
|
Межгармонический анализ(MI 2292) |
0-2560 Гц, шаг - 5 Гц |
|
|
ЧАСТОТА |
Основная гармоника |
43 – 68 Гц |
|
Разрешение |
0,01 Гц |
|
|
Погрешность |
± (0,5 % + 2 ед.сч.) |
|
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
Графический ЖКИ, разрешение 160х160 точек |
|
Память |
512 кб |
|
|
Разрядность АЦП |
14- разрядов, 128 отсчетов за период частоты 45-65 Гц |
|
|
Условия эксплуатации |
-10 °С … +55 °С, отн. влажность < 80 % |
|
|
Напряжение питания |
230 (±10%), 45-65 Гц или 1,2 В х 6 (NiCd), |
|
|
Исполнение |
Кат. III ~600 В ; изоляция – класс 2 (двойная) , IP 42 |
|
|
Габаритные размеры |
220 х 115 х 90 мм |
|
|
Масса |
0,65 кг |
|
|
Комплект поставки |
Токовые клещи 1000А/1В (3), зажим типа «крокодил» (4), измерительные провода (4), наконечник-щуп (3), сетевой адаптер-зарядка, аккумуляторы (6), кабель, ПО управления, кабель RS-232, транспортная сумка, руководство по эксплуатации |
|
|
Опции |
Чехол (1), токовые клещи 5А/1В, токовые клещи 100А/1В, токовая 1Ф петля 3000А/1В, токовая 3Ф петля 3000А/1В, измерительные щупы с предохранителями |
