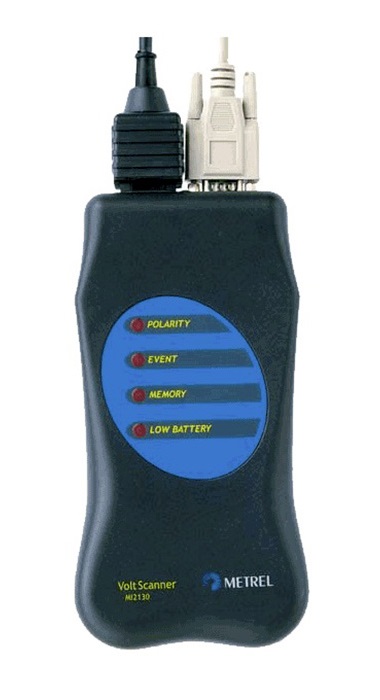

MI-2130 цифровой однофазный регистратор
Мetrel MI 2130 Voltscanner однофазный регистратор, предназначенный для анализа напряжения в точках присоединения потребителей к распределительным сетям. Voltscanner обладает несколькими режимами регистрации, в том числе режимом записи особых событий: провалов, перенапряжений, переходных процессов. Светодиодные индикаторы на корпусе прибора позволяют быстро оценить качество напряжения. Voltscanner имеет последовательный интерфейс RS 232 для связи с ПК и ПО, позволяющее представлять результаты измерений в графическом и табличном виде.
Характеристики модели:
- Длительность регистрации: от 1 ч до 47 дней
- Внутренняя память 32 кБ, запись до 3500 событий (аномалий)
- Запись во внутреннюю память: провалов напряжения, кратковременных перенапряжений, переходных бросков (импульсов) напряжения, отклонения частоты, прерываний напряжения
- Регистрация перерывов отключений электропитания и переходных бросков напряжения, быстрая оценка норм качества электроэнергии
- Интервалы усреднения: от 1с до 21 мин (шаг 1с)
- Индикаторы состояния прибора на передней панели
- Оптически развязанный интерфейс RS-232
- ПО "ScanLink" для установки режимов и считывания показаний
- Встроенное зарядное устройство, индикатор разряда батарей
Технические характеристики
|
Характеристики |
Параметры |
Значения |
|
Измерение аномалий напряжения (фаза-ноль) |
Пределы измерений (перенапряжения, провалы и колебания) |
70 – 265 В скз |
|
Погрешность |
± (2 % + 2В) |
|
|
Макс. разрешение |
1 В скз |
|
|
Кратковременные выбросы (импульсы) |
50 – 2600 В |
|
|
Погрешность |
± (10 % + 50В) |
|
|
Макс. разрешение |
5 В |
|
|
Погрешность определения фазового угла |
± 10° |
|
|
Макс. разрешение |
1° |
|
|
Минимальная длительность |
1 мкс |
|
|
Пределы измерений частоты |
(47-52) Гц; (57-62) Гц |
|
|
Погрешность |
± 0,1 Гц |
|
|
Макс. разрешение |
0,1 Гц |
|
|
Регистрация перерывов |
Провал напряжения питающей сети ниже 90 В |
|
|
Шаг регистрации показаний |
1 с - для продолжительности < 3,5 мин, 8 с - для продолжительности > 3,5 мин |
|
|
Измерение аномалий напряжения (ноль – земля) |
Пределы измерений (перенапряжения и колебания) |
0 -150 В скз |
|
Погрешность |
± (2 % + 2В) |
|
|
Макс. разрешение |
1 В скз |
|
|
Кратковременные выбросы (импульсы) |
50 – 2600 В |
|
|
Погрешность |
± (10 %) |
|
|
Макс. разрешение |
5 В |
|
|
Погрешность определения фазового угла |
± 10° |
|
|
Макс. разрешение |
1° |
|
|
Минимальная длительность импульса |
1 мкс |
|
|
Общие данные |
Измерение ср. кв. зн. |
Синусоидальный сигнал |
|
Объем регистратора |
32 кб (3500 событий) |
|
|
Интервал усреднения показаний |
1с…21 мин (50 Гц) |
|
|
Длительность регистрации |
1ч….47 дней |
|
|
Погрешность измерения вр. интервалов |
± 5 с /день |
|
|
Интерфейс |
RS-232 |
|
|
Источник питания |
Аккумуляторы 1,2 В х 4 |
|
|
Ресурс батарей Около |
180 часов |
|
|
Условия эксплуатации |
Температура: 0 °С…40 °С; отн. влажность: не более 85% |
|
|
Габаритные размеры |
103 х 51 х 199 мм |
|
|
Масса |
600 г |
|
|
Исполнение |
Защита по входу - кат. III ~300 В, двойная изоляция корпуса |
|
|
Комплект поставки |
Измерительный кабель, аккумуляторы 1,2 В х 4, программное обеспечение «ScanLink», кабель RS-232, руководство по эксплуатации |
