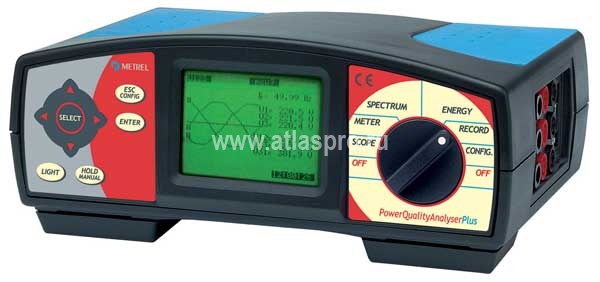

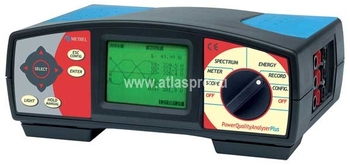

MI-2292 анализатор качества электросети
Первый в ряду Metrel трехфазный многофункциональный анализатор качества сети с полным набором испытательных функций и инструментов диагностики для самого широкого применения. Позволяет измерить и зафиксировать основные характеристики электрических сетей: Напряжение (RMS), максимальный, минимальный и средний ток, активную, реактивную, кажущуюся мощности, Cos ф, провести периодический и статистический анализ напряжения (скачки, переходные процессы, и т. п.), частоту и многое другое Автоматический тест оценки качества сети EN 50160. Измерение мерцания в соответствии с IEC 61000-4-15. Поддержка модемного соединения для дистанционного управления прибором. Измерения соответствующие IEC / EN 61000-4-30. Запись кратковременных событий подобных одиночным выбросам, броскам тока, резонансным состояниям, переключениям и т.д. Определение характера гармоник.
- Измерение переменного напряжения и силы переменного тока (скз), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии
- Режим осциллографа или регистратора данных
- Измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадания напряжения)
- В режиме On-line мониторинга с ПК: 6-тиканальный осциллограф, быстрая оценка энергии, построение фазовых диаграмм и графиков, статистический анализ.
- оценка качества энергии: напряжение RMS, асимметрия в фазах, частота, регистрация провалов, перенапряжений и прерываний напряжения с разрешением 10 мс
- Анализ формы сигнала, быстроменяющихся процессов, кратковременных помех от 20 мкс
- Межгармонический анализ и анализ фликера
- Измерение гармонических составляющих напряжения и тока (до 63-й гармоники)
- Внутренняя память 2 Мб
- Интерфейс RS-232 с оптическим выходом
- Графический ЖК-дисплей с подсветкой
- Универсальное питание (220 В / 50 Гц и 4 × 1,2 В)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| НАПРЯЖЕНИЕ | Диапазон измерений | 10…550В (Ф-Н) |
| Разрешение | 0,1 В | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| Форма входного сигнала | RMS(скз), Кампл. . 1,4 | |
| Чередование фаз | индикация | |
| ПРОВАЛЫ НАПРЯЖЕНИЯ, ПЕРЕНАПРЯЖЕНИЯ, ПРОПАДАНИЯ НАПРЯЖЕНИЯ (Ф1,Ф2,Ф3) | Диапазон измерений | 5…70В / 10..130В/ 20…300В/ 30…550В (Ф-Н, Ф-Ф) |
| Разрешение | 0,1 В | |
| Погрешность измерения | ± (5,0 % + 2 ед.сч.) | |
| Пределы отклонений | ± 35 % UN (с шагом 1%) | |
| Пределы пропадания | ± 20 % UN (с шагом 1%) | |
| Интервал регистрации | 1, 2, 5, 10, 15, 30 мин ; 1,2,5, 10, 15, 30, 50, 70 ч. | |
| СИЛА ТОКА | Диапазон измерений | 20…1000А (внеш. преобразователь 1 А/ мВ) |
| Разрешение | 0,3 А | |
| Погрешность измерения | ± (0,5 % + 6 ед.сч.) | |
| Форма входного сигнала | RMS (скз), К ампл. . 2,3 | |
| Входной импеданс | 1 МОм | |
| ИЗМЕРЕНИЕ МОЩНОСТИ АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ (P, Q, S) | Диапазон измерений (кВт, к ВАР, кВА) | 0,99 кВт/ 9,99 кВт/ 999,9 кВт/ 9,99 МВт/ 99,99 МВт/ 999,9 МВт/ 9,99 ГВт/40 ГВт |
| Разрешение (кВт, к ВАР, кВА) | 0,001кВт/ 0,01 кВт/ 0,1 кВт/ 1 кВт/ 10 кВт/ 100 кВт/ 1 МВт/ 10 МВт | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) - при cos .>0,4/ КМ> 0,4 | |
| ИЗМЕРЕНИЕ ЭНЕРГИИ (АКТИВНОЙ, РЕАКТИВНОЙ, ПОЛНОЙ) | Диапазон измерений (кВтч, кВАРч, кВАч) | 0,99 кВтч/ 9,99 кВтч/ 999,9 кВтч/ 9,99 МВтч/ 99,99 МВтч/ 999,9 МВтч/ 9,99 ГВтч/40 ГВтч |
| Разрешение (Втч, ВАРч, ВАч) | 1 | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) | |
| КОЭФФ. МОЩНОСТИ (Pfi, Pfc), COS Ф. | Диапазон измерений | 0,0…0,39/ 0,4…1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 0,06 / ± 0,03 | |
| ГАРМОНИКИ (НАПРЯЖЕНИЕ И ТОК) | Диапазон измерений | От DC (0) до 63-й гармоники |
| Диапазон индикации | От DC (0) до 25-й гармоники | |
| Интервал регистрации | 160 мс (8 периодов f 50Гц) | |
| Коэффициент гармонических искажений (THD) | 2-100% | |
| Разрешение | 0,1% | |
| Погрешность измерения (от результата измерения) | ± 0,2% | |
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (MI 2192, MI2292) | Анализ формы сигнала (cos ф, F, Pf, THD, пик-фактор) | 128 отсчетов за период, запуск по уровню, в ручную, по таймеру. Оценка минимально по 10 периодам в режиме наблюдения, по 360 (MI 2192), 7812 (MI 2292) в режиме регистратора |
| Анализ быстроменяющихся процессов | От 10 мс до 8,5 мин (MI 2192), до 166 мин. | |
| Наблюдение и регистрация кратковременных помех | От 20 мкс за 10 периодов в режиме наблюдения, за 50 периодов (MI 2192), 1000 (MI 2292) в реж. регистратора | |
| Фликер (MI 2292) | Соответствие стандарту IEC 61000-4-15 | |
| Межгармонический анализ(MI 2292) | 0-2560 Гц, шаг - 5 Гц | |
| ЧАСТОТА | Основная гармоника | 43 – 68 Гц |
| Разрешение | 0,01 Гц | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический ЖКИ, разрешение 160х160 точек |
| Память | 512 кб | |
| Разрядность АЦП | 14- разрядов, 128 отсчетов за период частоты 45-65 Гц | |
| Условия эксплуатации | -10 °С … +55 °С, отн. влажность < 80 % | |
| Напряжение питания | 230 (±10%), 45-65 Гц или 1,2 В х 6 (NiCd), | |
| Исполнение | Кат. III ~600 В ; изоляция – класс 2 (двойная) , IP 42 | |
| Габаритные размеры | 220 х 115 х 90 мм | |
| Масса | 0,65 кг | |
| Комплект поставки | Токовые клещи 1000А/1В (3), зажим типа «крокодил» (4), измерительные провода (4), наконечник-щуп (3), сетевой адаптер-зарядка, аккумуляторы (6), кабель, ПО управления, кабель RS-232, транспортная сумка, руководство по эксплуатации | |
| Опции | Чехол (1), токовые клещи 5А/1В, токовые клещи 100А/1В, токовая 1Ф петля 3000А/1В, токовая 3Ф петля 3000А/1В, измерительные щупы с предохранителями |
