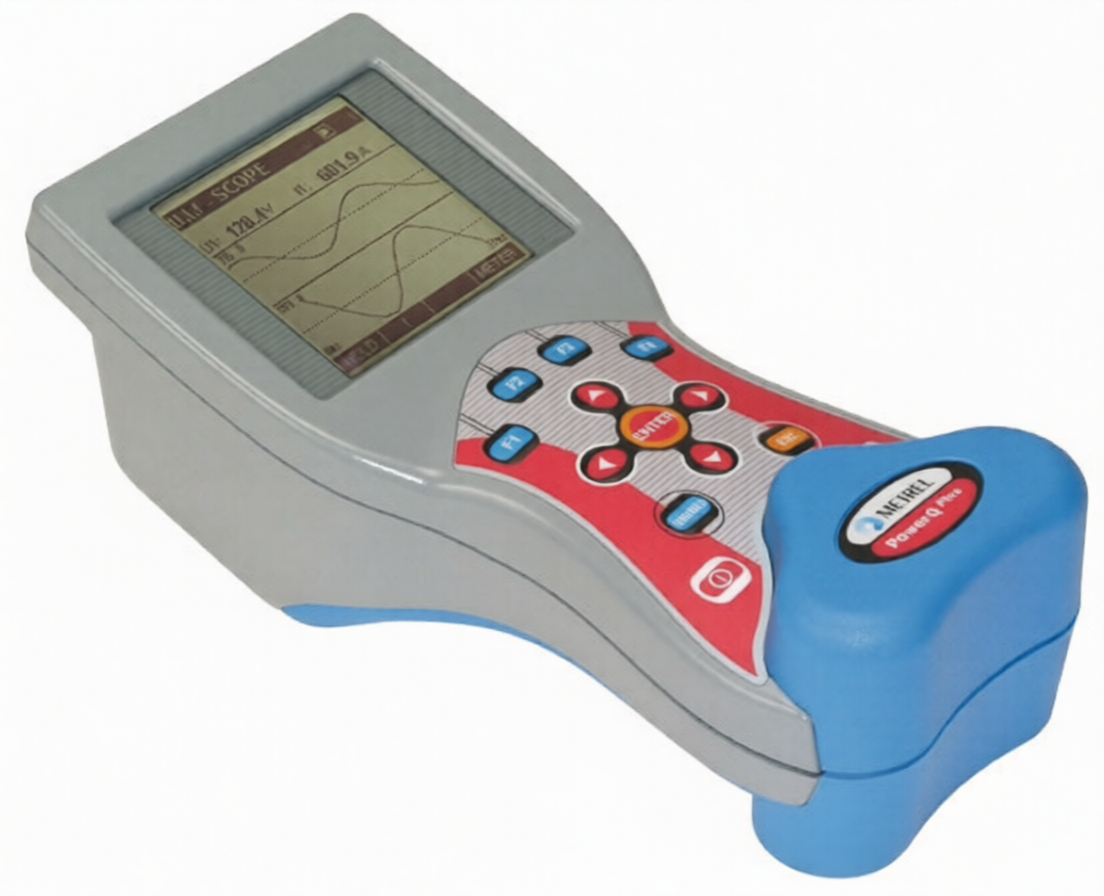

MI-2392 анализатор качества электропитания
Портативный анализатор качества электропитания в 3-фазных сетях ~U;режимы: измерение TruRMS U (до 550 В), I (до 1000 А), f (45-66 Гц), P (7Вт - 40 ГВт (ВАР, ВА)), энергии (7-40 ГВт/ч(ВАР/ч, ВА/ч)), cos φ, коэфф. мощности PF (0,00-1,00), гармонический анализ по току и напряжению (до 50-й гармоники), предустановленные экранные регистраторы, расчет разбаланса напряжения, фазовая диаграмма, регистратор (энергонезависимая память 512 кБ), графический дисплей, RS-232, ПО, питание 6х1,2 В АА + сетевой адаптер, масса 0,65 кг.
- Измерение напряжения и силы тока (TrueRMS), частоты, мощности (активной, реактивной,
- полной) и энергии (активной, реактивной, полной)
- Измерение коэфф. мощности, cos φ, коэфф. гармоник (THD)
- Режим осциллографа или регистратора данных (усреднение 1, 2, 5, 10, 15, 30 с ; 1, 2, 5, 10, 15, 30 мин)
- Быстрая оценка энергии, построение фазовых диаграмм и графиков, статистический анализ.
- Измерение и регистрация аномалий напряжения и тока от 10 мс (импульсов
- перенапряжения, провалов и пропадания напряжения, бросков тока)
- Измерение гармонических составляющих напряжения и тока (до 50-й гармоники)
- Внутренняя память 512 кб, интерфейс RS-232
- Графический ЖК-дисплей с подсветкой
- Универсальное питание
Технические данные:
| Характеристики | Параметры | Значения |
| Напряжение | Диапазон измерений | 3…70 В / 5…130 В / 10…300 В / 20…550 В (Ф-Н, Ф-Ф) |
| Разрешение | 0,1 В | |
| Погрешность | ± (1,0 % + 2 ед.сч.) | |
| Форма входного сигнала | TrueRMS, К ампл. ≤ 1,4 | |
| Входной импеданс | 3 МОм | |
| Чередование фаз | индикация | |
| Провалы напряжения, перенапряжения, пропадания напряжения (Ф1,Ф2,Ф3) | Диапазон измерений | 5…70 В / 10…130 В/ 20…300 В/ 30…550 В (Ф-Н, Ф-Ф) |
| Разрешение | 0,1 В | |
| Погрешность измерения | ± (5,0 % + 2 ед.сч.) | |
| Пределы отклонений | ± 35 % UN (с шагом 1%) | |
| Пределы пропадания | ± 20 % UN (с шагом 1%) | |
| Интервал регистрации | 1,2,5,10,15, 30 мин ; 1,2,5, 10,15, 30, 50,70 ч. | |
| Сила тока измерение с помощью преобразователя (1 А / мВ) | Диапазон измерений | 4..100А / 40…1000А (внеш. преобразователь А1033) |
| Разрешение | 0,1 А | |
| Погрешность измерения | ± (2,0 % + 6 ед.сч.) | |
| Форма входного сигнала | TrueRMS, К ампл. ≤ 2,3 | |
| Входной импеданс | 1 МОм | |
| Измерение мощности активной, реактивной, полной (P, Q, S) | Диапазон измерений (кВт, кВАР, кВА) | 0,99 / 9,99 / 999,9 / 9,99 М / 99,99 М / 999,9 М / 9,99 Г / 40 Г |
| Разрешение (кВт, к ВАР, кВА) | 0,001 / 0,01 / 0,1 / 1 к / 10 к / 100 к / 1 М / 10 М | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) (при cos φ>0,4/ КМ> 0,4) | |
| Измерение энергии (активной, реактивной, полной) | Диапазон измерений (кВтч, кВАРч, кВАч) | 0,99 / 9,99 / 999,9 / 9,99 М / 99,99 М / 999,9 М / 9,99 Г / 40 Г |
| Разрешение (Втч, ВАРч, ВАч) | 1 | |
| Погрешность измерения | ± (3,0% + 3 ед. счета) | |
| Коэфф. мощности (Pfi, Pfc), cos φ | Диапазон измерений | 0,0…0,39 / 0,4…1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 0,06 / ± 0,03 | |
| Гармоники (напряжение и ток) | Диапазон измерений | От 1 до 50-й гармоники |
| Коэффициент гармонических искажений (THD) | 2-100% | |
| Разрешение | 0,1% | |
| Погрешность измерения от результата измерения) | ± 0,2% | |
| Частота | Основная гармоника | 45 - 66 Гц |
| Разрешение | 0,01 Гц | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| Общие данные | Дисплей | Графический ЖКИ, разрешение 160х160 точек |
| Память | 512 кб | |
| Разрядность АЦП | 14- разрядов, 128 отсчетов за период частоты 45-65 Гц | |
| Условия эксплуатации | -10 °С … +55 °С, отн. влажность < 80 % | |
| Напряжение питания | 230 (±10%), 45-65 Гц 1,2 В х 6 (NiCd), | |
| Исполнение | Кат. III ~600 В ; изоляция – класс 2 (двойная) , IP 42 | |
| Габаритные размеры | 220 × 115 × 90 мм | |
| Масса | 0,65 кг | |
| Комплект поставки | Токовые клещи 1000А/1В (3), зажим типа «крокодил» (4), измерительные провода (4), наконечник-щуп (3), сетевой адаптер-зарядка, аккумуляторы (6), кабель, ПО управления, кабель RS-232, транспортная сумка, руководство по эксплуатации | |
| Опции | Чехол (1), токовые клещи 5А/1В, токовые клещи 100 А / 1 В, токовая 1Ф петля 3000 А / 1 В, токовая 3Ф петля 3000 А / 1 В, измерительные щупы с предохранителями |
