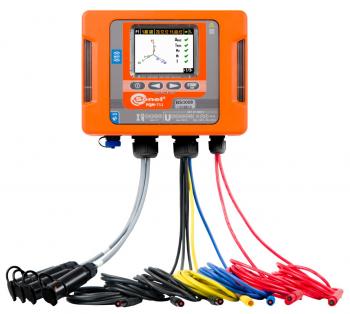

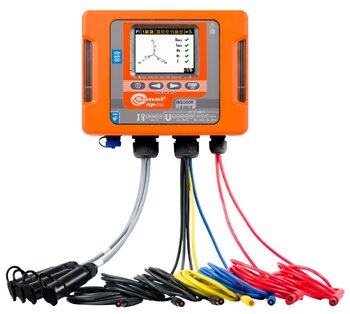

PQM-711 Анализатор параметров качества электрической энергии
PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
Основные характеристики:
- полное соответствие классу А;
- регистрация переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
- GPS модуль для синхронизации времени;
- GSM модуль для обмена данными (настройки, управление, считывание данных);
- Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;
- степень защиты корпуса IP65;
- автоматическое формирование протоколов регистрации.
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
- коэффициента пиковых значений напряжения и тока;
- частоты от 40 Гц до 70 Гц;
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
- энергии: активной (EP), реактивной (EQ), полной (ES);
- коэффициента мощности cosφ, tgφ;
- коэффициента гармонических потерь (К-фактор);
- до 50-й гармоники напряжения и тока;
- до 50-й интергармоники напряжения и тока;
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
- кратковременной и длительной дозы фликера PST и PLT;
- несимметрии по току и напряжению;
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
- осциллограмм тока и напряжения для каждого периода усреднения.
Программное обеспечение:
Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.
Конфигурация анализатора:
- версия специально адаптирована под работу на планшетном компьютере.
- возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
- возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
- установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
- установка параметров трансформаторов напряжения и/или тока.
- выбор периода усреднения.
- расписание запуска и остановки регистрации.
- установка типа токоизмерительных клещей.
- условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
- режим измерения в реальном времени
- широкий набор настроек представления и анализа (отчетов) данных регистрации.
Технические характеристики
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|---|---|---|
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В |
0,01%×Unom | ± 0,001 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom |
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom |
± 0,001%×Inom |
|
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP | 80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |  |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×Pstизм |
| Длительная доза фликера Plt | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05 ×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Управляющие сигналы сети | От 5 до 3000 Гц | 0,01 Гц | ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh |
| Переходные процессы (10 МГц) | ±6000 В | 5 В | ±(5% + 25 В) |
