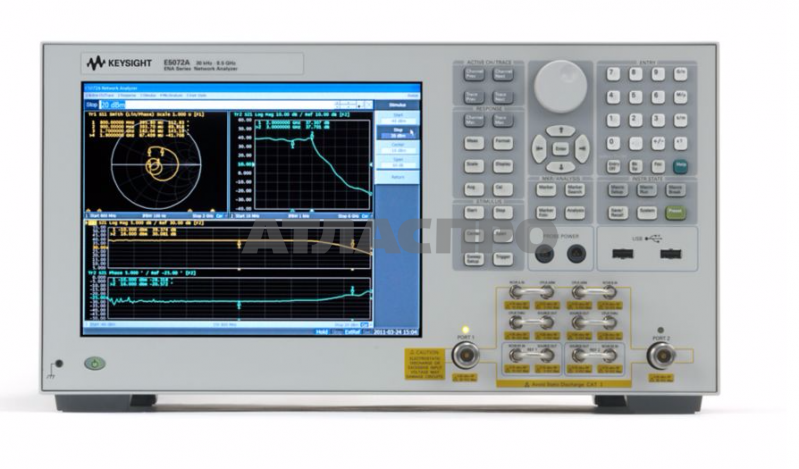

E5072A Анализатор цепей серии ENA
Диапазон частот от 30 кГц до 4,5 ГГц или до 8,5 ГГц 2 измерительных порта
Основные возможности и технические характеристики
- Диапазон частот от 30 кГц до 4,5 ГГц или до 8,5 ГГц
- 2 измерительных порта
- Повышение точности и производительности измерений благодаря динамическому диапазону 130 дБ (на измерительных портах) / 151 дБ (при прямом доступе к приемнику), скорости измерений 7 мс и температурной стабильности 0,005 дБ/°C
- Широкий диапазон выходной мощности источника от -109 дБм до +20 дБм для тестирования параметров линейных и нелинейных устройств
- Возможность модернизации прибора с использованием различных опций
Технические характеристики
| Максимальная частота | 8,5 ГГц |
|---|---|
| Динамический диапазон | 123 дБ |
| Выходная мощность | 16 дБм |
| Зашумленность графика | 0,003 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Гармоники | –25 дБн |
| Минимальный уровень шумов | –128 дБм |
| Максимальная скорость (201 точка, 1 развертка) | 3 мс |
| Приложения |
|
| Компоненты |
|
| Настольные | Да |
Опции и обновления
Опции
Для получения более подробной информации:Загрузить руководство по конфигурации
| Accessories | |||
| E5072A-820 | Add mouse | ||
| E5072A-810 | Add keyboard | ||
| E5072A-1CP | Rack mount and front handle kit | ||
| E5072A-1CN | Front handle kit | ||
| E5072A-1CM | Rack mount kit | ||
| Test set | |||
| E5072A-285 | 2-port Test Set, 30 kHz to 8.5 GHz, configurable test set | ||
| E5072A-245 | 2-port Test Set, 30 kHz to 4.5 GHz, configurable test set | ||
| Timebase stability | |||
| E5072A-UNQ | Standard stability timebase | ||
| E5072A-1E5 | High stability timebase | ||
| Hard disk drive option | |||
| E5072A-019 | Standard Data Storage | ||
| E5072A-017 | Removable Data Storage | ||
| Additional features | |||
| E5072A-010 | Time Domain Analysis | ||
| E5072A-008 | Frequency Offset Mode | ||
| E5072A-006 | Wireless Power Transfer Analysis | ||
| Calibration documentation | |||
| E5072A-A6J | ANSI Z540-1-1994 Calibration | ||
| E5072A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) | ||
