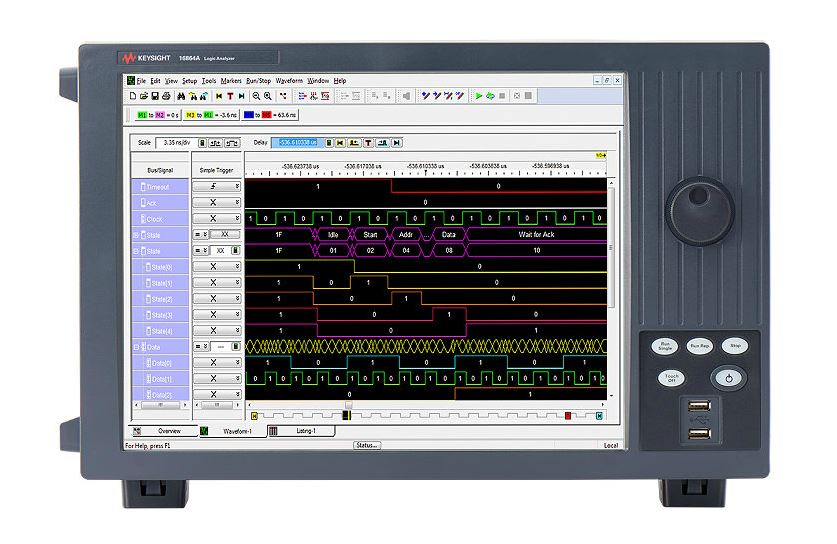

16861A Портативный логический анализатор, 34 канала
34 канала, частота тактового сигнала в режиме анализа логических состояний (АЛС) 350 МГц, частота сбора данных в режиме анализа временных диаграмм (АВД) 2,5 ГГц, функция Timing Zoom с частотой сбора данных 12,5 ГГц, глубина памяти 2 Мбайт в стандартной комплектации
Конфигурация логического анализатора
- 34 канала, частота тактового сигнала в режиме анализа логических состояний (АЛС) 350 МГц, частота сбора данных в режиме анализа временных диаграмм (АВД) 2,5 ГГц, функция Timing Zoom с частотой сбора данных 12,5 ГГц, глубина памяти 2 Мбайт в стандартной комплектации
- Цветной сенсорный дисплей с диагональю 15 дюймов (38,1 см) для просмотра и быстрого перемещения между большим количеством сигналов и шин
- Встроенный съемный твердотельный жесткий диск, порты USB 3.0 и LAN для быстрой передачи и сохранения больших объемов данных
- Устройство управления последовательностью запуска с частотой тактового сигнала 1,4 ГГц для гарантированного захвата всех событий
Анализ временных диаграмм (асинхронный режим сбора данных)
- Частота сбора данных до 2,5 ГГц (при использовании всех каналов) или до 5 ГГц (при использовании половины каналов) для захвата сигналов с высоким разрешением
- Глубина памяти: до 128 Мбайт (при использовании всех каналов) или до 256 Мбайт (при использовании половины каналов) для выявления коренных причин возникновения проблемы и признаков неисправностей, далеко отстоящих друг от друга по времени
- Функция Timing Zoom: частота сбора данных 12,5 ГГц (разрешение 80 пс) и глубина памяти 256 тыс. выборок для анализа событий запуска с высоким разрешением
Анализ логических состояний (синхронный режим сбора данных)
- Скорость передачи данных до 1,4 Гбит/с, частота тактового сигнала до 700 МГц для захвата высокоскоростных потоков данных
- Автоматическое определение порогового уровня/позиции сбора данных для точного измерения характеристик высокоскоростных шин
- Одновременное отображение глазковых диаграмм по всем каналам для более быстрого выявления проблемных сигналов
Особенности конфигурации (пробники и дополнительное программное обеспечение заказываются отдельно)
- Широкий выбор несимметричных и дифференциальных пробников (общего назначения и специализированных)
- Возможность использования различных прикладных программ для повышения эффективности отладки устройств, анализа данных и оптимизации работы измерительной системы
- Приобретение прибора в конфигурации, соответствующей текущим измерительным задачам, с возможностью его модернизации по мере изменения потребностей тестирования; для модернизации имеющегося логического анализатора 16861A используется опция 16861AU
- Стандартная комплектация включает клавиатуру, мышь, сумку для принадлежностей
Технические характеристики
| 16861A-004 | Increase acquisition memory depth to 4 Mb |
| 16861A-008 | Increase acquisition memory depth to 8 Mb |
| 16861A-016 | Increase acquisition memory depth to 16 Mb |
| 16861A-032 | Increase acquisition memory depth to 32 Mb |
| 16861A-064 | Increase acquisition memory depth to 64 Mb |
| 16861A-128 | Increase acquisition memory depth to 128 Mb |
| 16861A-700 | Increase maximum state speed to 700 MHz, 1.4 GSa/s |
| 16861A-A6J | ANSI Z540 Compliant Calibration |
| E5380B |
Probe, 34 channel single-ended Mictor connector, connects to 90-pin LA cable |
| E5381B |
Probe, 17 channel differential flying leads, connects to 90-pin Logic Analyzer cable |
| E5382B |
Probe, 17 channel single-ended flying leads, connects to 90-pin Logic Analyzer cable |
| E5403A | Kit of 5 retention modules for Pro Series Soft Touch Connectorless Probes |
| E5405B |
Probe, 17 channel, soft touch pro, differential, connects to 90-pin LA cable |
| E5845A |
Probe, 46 channel SE ZIF for DDR3 X16 DRAM data BGA probe, connects to 90-pin LA cable |
| E5847A |
Probe, 46 channel SE ZIF for DDR3 X4/X8 DRAM data BGA probe, connects to 90-pin LA cable |
| E5867A | Additional 1686x removable hard drive assembly, includes 256 GB or greater SSD |
| U4201A |
Logic Analyzer cable for use with individual probes |
| U4203A |
Probe, 34 channel, flying lead, single-ended, 160-pin direct connect |
| U4204A |
Probe, 34 channel, Soft Touch Pro, single-ended, 160-pin direct connect |
| U4205A |
Probe, 34 channel, Mictor, single-ended, 160-pin direct connect |
| W3631A |
Probe, DDR3 X16 BGA command and data, for Logic Analyzer and Scope |
| W3631A-001 | Quantity of 1 - DDR3 X16 BGA CMD and Data Probe for LA and Scope |
| W3631A-002 | Quantity of 2 - DDR3 X16 BGA CMD and Data Probes for LA and Scope |
| W3631A-004 | Quantity of 4 - DDR3 X16 BGA CMD and Data Probes for LA and Scope |
| W3633A |
Probe, DDR3 X4/X8 BGA command and data, for Logic Analyzer and Scope |
| W3633A-001 | Quantity of 1 - DDR3 X4/X8 BGA CMD and Data Probe For LA and Scope |
| W3633A-002 | Quantity of 2 - DDR3 X4/X8 BGA CMD and Data Probes For LA and Scope |
| W3633A-004 | Quantity of 4 - DDR3 X4/X8 BGA CMD and Data Probes For LA and Scope |
| W3636A |
Interposer, 96 ball BGA, DDR3 x16 non-stacked DRAM |
| W3636A-001 | Quantity of 1 - DDR3 x16 BGA interposer for non-stacked DRAM |
| W3636A-002 | Quantity of 2 - DDR3 x16 BGA interposer for non-stacked DRAM |
| W3636A-004 | Quantity of 4 - DDR3 x16 BGA interposer for non-stacked DRAM |
