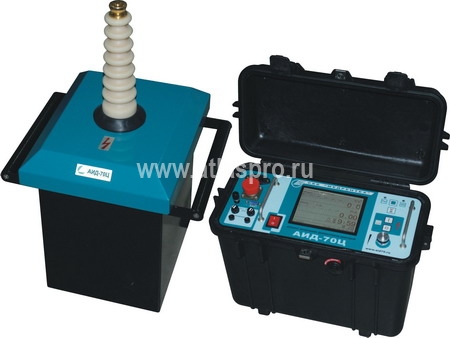

АИД-70 Ц
Программируемый аппарат для измерения электрической прочности изоляции и генерирования высокого напряжения нового поколения
На сегодняшний день аппарат АИД-70 Ц является самым современным и функционально насыщенным аппаратом для испытания изоляции и генерирования высокого напряжения.
АИД-70 Ц предназначен для испытания и диагностирования изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, для диагностирования сопротивления твердых диэлектриков синусоидальным напряжением с частотой, равной частоте питающей сети, а также для генерирования и измерения напряжения переменного или постоянного токов.
В соответствии с ТУ 16.К71-335-2004 и МЭК 60502-2-2005, выпускаемые нашим предприятием, аппараты АИД-70М и АИД-70Ц могут применяться для испытания силовых кабелей с изоляцией из сшитого полиэтилена. Испытания должны проводиться в режиме постоянного тока 4Uo в течение 15 мин.
Особенности АИД-70 Ц, отличающие его от существующей на сегодняшний день аппаратуры подобного назначения:
- возможность программирования аппарата для конкретных видов испытаний и режимов работы, например, установка предельного напряжения
- применение в аппарате жидкокристаллического графического дисплея для отображения всей информации о работе аппарата, многопозиционного джойстика и сенсорной панели управления
- запоминание показаний напряжения при пробое изоляции с выводом результатов испытаний
- автоматическое поддержание заданных значений напряжения
- установка режимов испытаний: ручной или автоматический, со скоростью изменения напряжения от 1 до 3 кВ/с с отображением установленных режимов и результатов испытаний
- запоминание до пяти ранее установленных режимов испытаний
- наличие автоматического встроенного разрядника для снятия емкостного заряда с испытуемого объекта
- возможность вывода результатов испытаний на печать с информацией о дате и времени испытаний
- возможность использования пульта управления как в вертикальном, так и в горизонтальном положении
- корпусом пульта управления является герметичный пластиковый чемодан с удобной лямкой для переноски
Технические характеристики
|
Диапазон регулирования напряжения (постоянного/переменного) |
10-70 кВ/10-50 кВ |
|
Ток нагрузки при постоянном/переменном напряжении |
0-10 мА/0-20 мА |
|
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью |
не более 3% |
|
Защита от превышения максимального напряжения и тока нагрузки |
√ |
|
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока |
0-2000 мкА/0-1000 мкА |
|
Параметры питающей сети |
(220±22) В, 50 Гц |
|
Масса установки пульта управления/блока высоковольтного, кг |
16/40 |
|
Габариты упаковки (ДхШхВ), мм |
830 х 460 х 786 |
|
Вес БРУТТО, кг |
72 |
