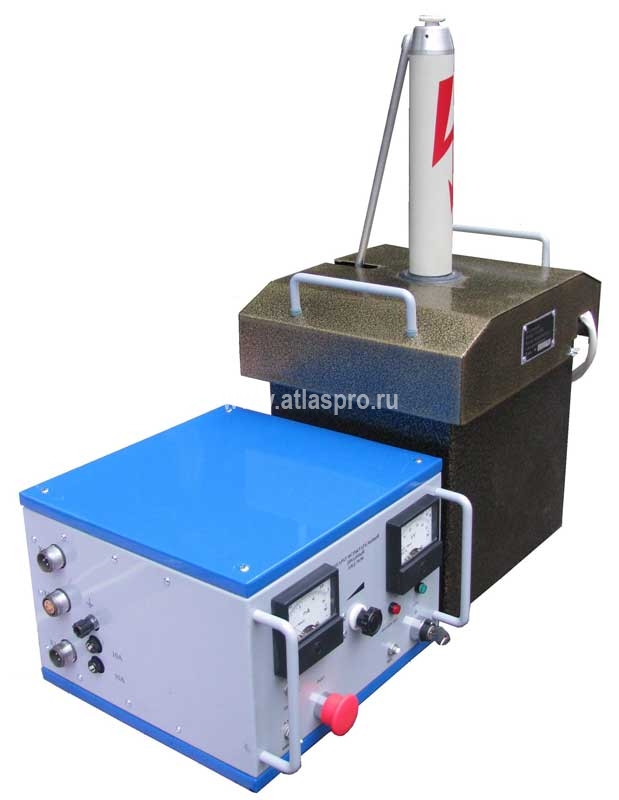

АИД-70/50

Аппарат для испытания изоляции силовых кабелей и твердых диэлектриков

1.НАЗНАЧЕНИЕ ИЗДЕЛИЯ 1.1 Аппарат испытательный АИД-70/50 (в дальнейшем по тексту – аппарат) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. 1.2 Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2.1 Напряжение питающей сети однофазного переменного тока, В 220+/-11 2.2 Параметры аппарата на выпрямленном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: - наибольшее рабочее напряжение, кВ 70 - максимальный рабочий ток, мА 14 2.3 Параметры аппарата на переменном напряжении в продолжительном (до 5 минут) режиме при номинальном значении напряжения в сети: - наибольшее рабочее напряжение (действующее значение), кВ 50 - наибольший рабочий ток (действующее значение), мА 45 2.4 Приведенная погрешность измерения выходного напряжения и тока, %, не более 3 2.5 Потребляемая мощность, кВА, не более 3 2.6 Масса, кг, не более: блок управления 15 блок высокого напряжения 35
