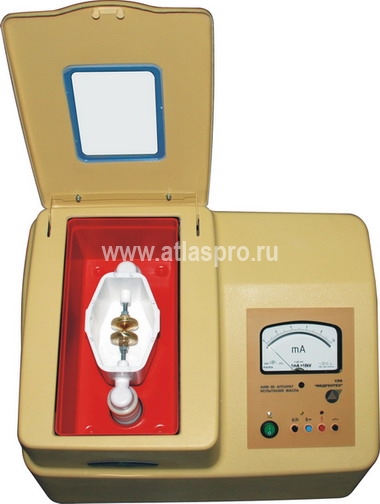

АИМ-90 Ц

Установка испытательная пробивного напряжения трансформаторного масла

Аппарат АИМ-90 определяет величину пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных устройствах.

АИМ-90 рассчитан для эксплуатации в лабораторных условиях, в капитальных жилых и других подобного типа помещениях при рабочих значениях температуры воздуха от +10 ºС до +35 ºС (предельное значение температуры: верхнее - +40 ºС, нижнее - +1 ºС). Относительная влажность – не более 80% при +25 ºС и при более низких температурах без конденсации влаги и атмосферном давлении в пределах от 630 до 800 мм.рт.ст.

Согласно ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний" аппаратура для испытания жидких диэлектриков должна соответствовать следующим требованиям:

• Объем измерительной ячейки должен быть 400 куб. см.
• Расстояние между электродами в измерительной ячейке должно быть 25 мм, т.е. максимальное напряжение рабочее напряжение аппарата должно быть 90 кВ.
• Синусоидальная форма испытательного напряжения.

Аппарат АИМ-90 полностью соответствует указанным требованиям.

Интенсивность электромагнитного поля, создаваемого аппаратом АИМ-90, на рабочем месте оператора не превышает предельно допустимого уровня, приведенного в СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".

Технические характеристики
