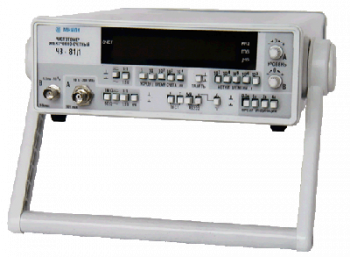

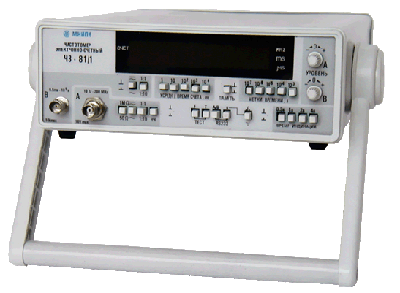

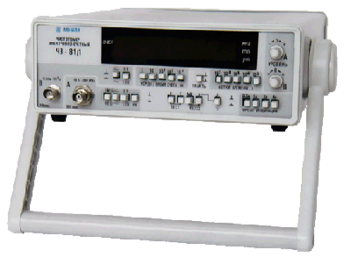

Ч3-81 цифровой частотомер
10Гц-2.5 ГГц,погрешность ОГ 10 -7 за 12 месяцев, 8- разрядный индикатор
- Погрешность задания опорной частоты - 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
- Ч3-81 - три канала (А, В, С) - диапазон 0,1 Гц-2,5 ГГц
- Ч3-81/1 - два канала (А, В) - диапазон 0,1 Гц-200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232
Частотомеры Ч3-81 и Ч3-81/1 (электронно-счетные) предназначены для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.
Технические характеристики
|
Технические характеристики |
|
|
Вход "А": |
|
|
Вид измерений |
Частота, отношение частот |
|
Форма измеряемых сигналов |
Синусоидальная и импульсная любой полярности |
|
Диапазон измеряемых частот |
10 Гц-200 МГц |
|
Уровень входных сигналов: |
|
|
Синусоидальных (эффективное значение) |
30мВ-10В |
|
Импульсных |
±100 мВ- ±10В |
|
Отношение частот |
Вход А/Вход В |
|
Входное сопротивление |
1 МОм/50 Ом |
|
Входная ёмкость |
Не более 50 пФ |
|
Вход "В": |
|
|
Вид измерений |
Период, длительность, отношение частот |
|
Форма измеряемых сигналов |
Синусоидальная и импульсная любой полярности |
|
Единичный и усреднённый периоды сигналов: |
|
|
Диапазон измеряемых периодов: |
1 мкс-10000 с |
|
Синусоидальных (эффективное значение) |
0.03-10 В |
|
Импульсных |
± (0,1-30)В |
|
Число усреднённых периодов (множитель периода) |
1, 10, 102, 103, 104. |
|
Период тактовой частоты |
10-7, 10-6, 10-5, 10-4, 10-3 с. |
|
Длительность импульсов: |
|
|
Диапазон |
1мкс-10000 с |
|
Уровень входных сигналов |
± (0,1-30)В |
|
Отношение частот |
Вход А/Вход В |
|
Входное сопротивление |
1 МОм |
|
Входная ёмкость |
Не более 50 пФ |
|
Вход "С": Только для Ч3-81 |
|
|
Вид измерений |
Частота |
|
Форма измеряемых сигналов |
Синусоидальная |
|
Диапазон измеряемых частот |
0,1-2,5 ГГц |
|
Уровень входных сигналов: |
|
|
Синусоидальных (эффективное значение) |
30мВ-1В (0,2-1)ГГц 0,02-20мВт (1-2,5)ГГц |
|
Общие характеристики: |
|
|
Встроенный опорный генератор |
|
|
Относительная погрешность по частоте |
+ 1x10-7 за 12 месяцев, ±7,5x10-9 за сутки |
|
Температурный уход частоты |
± 2,5x10-8(+5 -+40 °С) |
|
Вариация Аллана |
± 2,5x10-11 за 1 сек |
|
Общие требования: |
|
|
Формат индикации результатов измерений |
8 разрядов |
|
Питание от сети переменного тока напряжением, В |
(220 ±22) частотой (50 ±1) Гц |
|
Потребляемая мощность, В·А |
не более 20 |
|
Габаритные размеры (HxWxD) |
262х88х296 мм |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: |
|
|
Рабочая температура |
+ 5-40 °С |
|
группа 3 ГОСТ 22261-94 |
|
