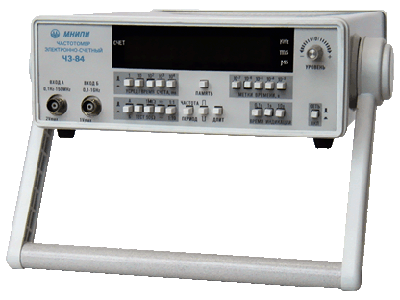

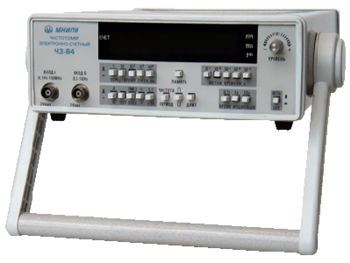

Ч3-84 цифровой частотомер

Вход "А":

Форма измеряемых сигналов

Синусоидальная и импульсная любой полярности

Диапазон измеряемых частот

0,1Гц - 150Мгц

Уровень входных сигналов:

Синусоидальных (эффективное значение)

0,02-2 В

Импульсных

0,02-2 В

Единичный и усреднённый периоды сигналов:

Диапазон измеряемых периодов

От 0,01мкс до10 с (от 10 МГц до0,1Гц)

Синусоидальных (эффективное значение)

0,02-2 В

Импульсных

0,02-2 В

Число усреднённых периодов (множитель периода)

1, 10, 10², 10³, 10⁴.

Период тактовой частоты

10^-7, 10^-6, 10^-5, 10^-4, 10^-3 с.

Длительность импульсов:

Частота следования

5 МГц

Диапазон

От 1 мкс до 10 с

Уровень входных сигналов

0,02-2 В

Входное сопротивление

1 МОм/50 Ом

Входная ёмкость

Не более 50 пФ

Вход "В":

Форма измеряемых сигналов

Синусоидальная

Диапазон измеряемых частот

От 100 до 1000 МГц

Уровень входных сигналов

От 0,03 до 1 В

Входное сопротивление

50 Ом

Относительная погрешность по частоте опорного генератора

Ч3-84, Ч3-84/1

± 5x10^-8 за 30 сут и 1x10^-7 за 12 месяцев

Ч3-84/2

± 2,5x10^-6 за 30 сут и 5x10^-6 за 12 месяцев

Общие характеристики:

Формат индикации результатов измерений

8 разрядов

Питание от сети переменного тока напряжением, В

(220 ±22) частотой (50 ±1) Гц

Потребляемая мощность, В·А

не более 20

Габаритные размеры (HxWxD)

262х88х296 мм

Масса, кг, не более

3

Условия эксплуатации:

группа 3 ГОСТ 22261-94
с диапазоном рабочих температур от 5 до 40 °С
для Ч3-84/1, Ч3-84/2 и от -10 до+50 °С для Ч3-84

Заменяемые приборы

Ч3-63, Ч3-77, Ч3-64
