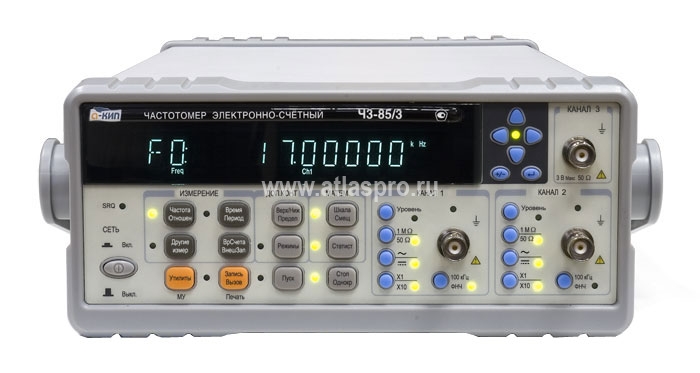

Ч3-85/3 цифровой частотомер
3 канала; диапазон частот (1 и 2: 0,14мГц…150 МГц; 3: 100…500 МГц).Опции канала 3: 1,5ГГц; 2,5 ГГц; 3 ГГц; 9 ГГц . Измерение отношения частот, период, временной интервал (разреш. 7 нс), фазовый сдвиг, длительность импульса и количество импульсов (счетчик); погрешность ОГ ± 1*10-7; автоматический допусковый контроль и статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана); сохранение до 9 профилей работы; разрешение 9 разрядов/ секунда (максимально до 12); интерфейс: LPT, RS-232C; масса 2 кг.
Краткие характеристики модели:
- Высокопроизводительный частотомер до 500 МГц (в базовой комплектации)
- Расширение частотного диапазона до 9 ГГц (опции)
- Погрешность ОГ: 1х10-7
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов
- 4 математических функции для частотных измерений
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений
- Высокое разрешение (9 разрядов/ секунда)
- Память: 9 различных профилей настроек
- Интерфейс RS-232C и LPT
- Опции: №3-6 (1,5 / 2,5 / 3 / 9 ГГц), GPIB (КОП)
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
КАНАЛЫ 1, 2 |
Диапазон частот
Диапазон периодов |
0,14 мГц – 150 МГц (каналы 1, 2) 100 МГц – 1,5 ГГц канал 2 (с опцией 6) 7 нс – 7000с |
|
Диапазон временных интервалов |
20 нс – 7000 с |
|
|
Фазовый сдвиг |
0 - 360º |
|
|
Длительность импульсов |
>20 нс при периоде следования не более 100 с |
|
|
Скважность |
1 – 99 % при периоде следования не более 100 с |
|
|
Счет импульсов |
0 – 1х1012 |
|
|
КАНАЛ 3 |
Диапазон частот |
100 МГц – 500 МГц 100 МГц – 1,5 ГГц (опция 3) 100 МГц – 2,5 ГГц (опция 4) 100 МГц – 3 ГГц (опция 5) 1,5 ГГц – 9 ГГц (опция 6) |
|
ПАРАМЕТРЫ ВХОДА |
Входное сопротивление
|
1 МОм //45 пФ и 50 Ом (каналы 1 и 2) |
|
Входное напряжение |
Диапазон частот до 100 МГц: 30 мВ – 1,5 В Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В Диапазон частот 1,5 ГГц – 9 ГГц: 30 мВ – 1 В |
|
|
Связь по входу |
Каналы 1 и 2: открытый и закрытый вход Канал 3: закрытый вход, 50 Ом |
|
|
Погрешность |
Погрешность опорного генератора |
1х10-7 |
|
Разрешение по частоте |
9 разрядов (время счета - секунда) |
|
|
ОБЩИЕ ДАННЫЕ |
Разрядность индикатора |
Максимально 12 |
|
Интерфейс |
RS-232C |
|
|
Опции |
Расширения частотного диапазона 1,5…9 ГГц (опции № 3-6) Интерфейс GPIB (КОП) |
|
|
Напряжение питания |
115 / 230 В; 50 / 60 Гц |
|
|
Габаритные размеры (ШхВхГ) |
255 х 100 х 370 мм |
|
|
Масса |
2 кг |
|
|
Комплект поставки |
Шнур питания (1), измерительный кабель (2), кабель RS-232, диск с ПО, руководство по эксплуатации |
