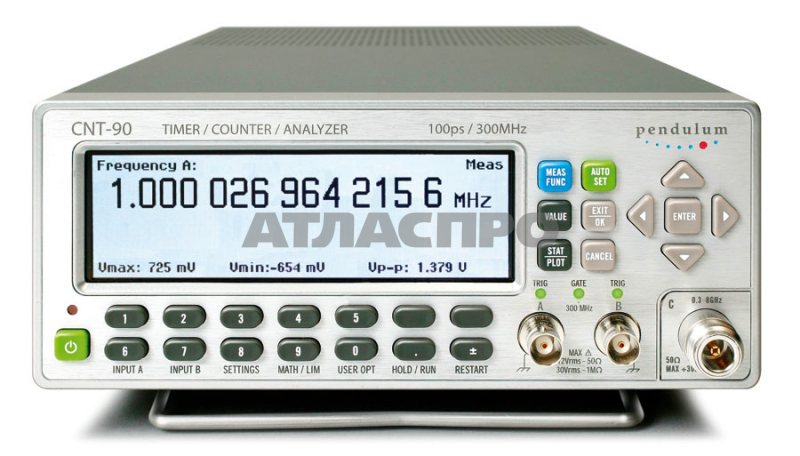

CNT-90 цифровой частотомер

Частотомер. 300 МГц, опции 3, 8 и 14 ГГц, USB, GPIB

РЕВОЛЮЦИЯ В АНАЛИЗЕ ВРЕМЕНИ И ЧАСТОТЫ

• Высочайшая скорость: 250К измерений в секунду во внутреннюю память и 2К в секунду через GPIB (универсальную интерфейсную шину)
• Высочайшая разрешающая способность: 12 цифр в секунду (частота), 100 пикасекунд (время), 0.001°(фаза)
• Дисплей с 14 символами
• Диапазон частот: стандартный 300 МГц, опции 3, 8 и 14 ГГц
• Уникальная простота в использовании: Многопараметрный Дисплей и графическое представление результатов
• Стандартная функция USB (универсальная последовательная шина) и GPIB универсальная интерфейсная шина)
• Великолепное соотношение возможностей и цены

Предлагая новый таймер/ счетчик/анализатор CNT-90, компания Pendulum Instruments предлагает Универсальный прибор для измерения, анализа и калибровки частоты, периода времени или фазы. В системе для испытаний, на научно-исследовательском стенде, в калибровочной лаборатории или при эксплуатации прибор CNT-90 является современным таймером/счетчиком/ анализатором и превосходит любой существующий на рынке счетчик. CNT-90 – это самый быстродействующий таймер/счетчик/анализатор, обладающий уникальной простотой в применении благодаря графическому дисплею и усовершенствованному управлению измерениями по замечательной цене.

Великолепное соотношение возможностей и цены

Таймер/счетчик/анализатор CNT-90 по своим функциональным возможностям превосходит любой счетчик на рынке, независимо от задач измерения. CNT-90 обладает возможностью универсального и уникального управления измерениями и может выбираться для удовлетворения любых требований и при любом бюджете, обеспечивая замечательные возможности по цене обычного счетчика.

Параметры мирового класса

Основные параметры CNT-90 делают его ведущим в мире прибором по сравнению с конкурентами:

• 2К индивидуально запускаемых измерений в секунду через GPIB/USB: CNT-90 может сэкономить до 90% времени на испытания (а значит, и деньги) в системах для испытаний за счет повышенной производительности.
• Высокая разрешающая способность имеет критическое значение для научно-исследовательских и производственных испытаний. CNT-90 выполняет это требование, обеспечивая одиночный кадр 100пс или 12 символов в секунду, тем самым позволяя отслеживать малейшие изменения времени и частоты. Это на 2 символа больше, чем у других счетчиков с интерполяцией. Полученные значения отображаются максимум 14 символами.
• Анализ диапазона модуляции выполняется путем захвата очень быстрых изменений частоты в режиме реального времени благодаря высокой скорости изменений 250К и большой емкости памяти, составляющей 750К показаний.
• Для целей калибровки быстро получаются результаты. CNT-90 обеспечивает очень высокую точность за счет встроенного термостатированного генератора опорной частоты OCXO, очень малой погрешности интервала A-B системного времени и, конечно, очень высокой разрешающей способности.
• Широкий диапазон частот, до 14 ГГц, охватывает большую часть требований к измерению частоты, от постоянного тока до СВЧ применений. Нет необходимости покупать отдельный счетчик СВЧ диапазона.

Простота в использовании

Ориентированные на меню настройки уменьшают риск ошибок. Важная информация о сигналах, выводимая в виде цифровых результатов на многопараметрическом дисплее исключает необходимость использования других приборов, таких как цифровые вольтметры и индикаторы.

Графическое представление результатов (гистограммы, тренды, области модуляции и т.п.) обеспечивают гораздо лучшее понимание произвольного распределения сигналов и изменения результатов измерений во времени, от малого ухода до быстрых флуктуаций и модуляции.

Интеллектуальное устройство автоматического запуска автоматически задает оптимальный уровень срабатывания и гистерезис в зависимости от фактического входного сигнала.

Прекрасная совместимость с компьютерами

CNT-90 в стандартной версии поставляется с высокоскоростными интерфейсами USB и GPIB. Это исключает необходимость покупать для вашего персонального компьютера дополнительный интерфейс GPIB, так как USB имеется сейчас в каждом компьютере.

Оперативное подключение к существующим системам для тестирования.

Интерфейс GPIB (универсальная интерфейсная шина) имеет два режима: SCPI/1999 плюс режим эмуляции 53131A для простой реализации в системах для испытаний, первоначально предназначенных для приборов другой марки.

Эта функция мгновенного оперативного подключения упрощает замену таймера/счетчика/анализатора и уменьшает необходимое перепрограммирование существующих команд в системе.

Улучшенные возможности управления запуском/выключением измерений CNT-90 возводит искусство измерений на небывалую высоту за счет таких функций, как блокировка/разблокировка, настраиваемая задержка блокировки/разблокировки, задержка срабатывания и определение пределов.

Функция блокировки / разблокировки обеспечивает полный контроль запуском и выключением измерений времени или частоты в сложных сигналах.

Параметры выбросов частоты автоматически обнаруживаются благодаря настраиваемой задержке блокировки/разблокировки и задержке срабатывания с разрешающей способность, составляющей 10 нс.

Функция определения пределов позволяет пропускать нежелательные значения параметров.

Современный прибор CNT-90 – это революция, это единственный прибор для измерения времени и частоты, анализа и калибровки, который вам нужен сейчас и будет нужен в будущем.

Революционное графическое представление

Одна из уникальных функций прибора CNT-90 – графический дисплей и ориентированные на меню настройки. Даже неспециалист может легко выполнить правильную настройку без риска дорого обходящихся ошибок. Дисплей с отображением большого числа измеряемых параметров, такими как Vmin/ Vmax/Vp-p при измерении частоты и измерениях частоты/ослабления/фазы, исключает необходимость применения дополнительных контрольных приборов и обеспечивает ответы на часто задаваемые вопросы, такие как "Каково ослабление и фазовый сдвиг этого фильтра?" Результаты измерений представляются как в цифровом, так и в графическом виде. Графическое представление результатов (гистограммы, тренды и т.п.) обеспечивают гораздо лучшее понимание характера флуктуаций. Оно обеспечивает также гораздо лучший вид изменений во времени, от медленного ухода до быстрых модуляций (график трендов). Возможен статистический просмотр одного и того же массива данных трех видов: цифровой, гистограмма и тренд.

Очень просто вызывать и переключать различные виды одних и тех же данных. При настройке источника частоты в заданных пределах графическое представление обеспечивает быструю и точную визуальную информацию по калибровке.

Дополнительные технические функции

Прибор CNT-90 не только предлагает рабочие параметры мирового класса, он является универсальным прибором для более специализированных измерений. Вот еще несколько уникальных функций CNT-90:

• Метод с нулевой зоной нечувствительности и непрерывная отметка метками времени событий срабатывания. Быстрая отметка метками времени событий срабатывания позволяет вызывать ВСЕ отдельные периоды без зоны нечувствительности, до 250К измерений. Эта функция очень полезна при механических (например, в испытаниях поворотных кодировщиков) и медицинских (например, циклы нервных импульсов/ дыхательные циклы) измерениях.
• ИНТЕЛЛЕКТУАЛЬНЫЕ измерения периодов времени методом одиночного прохода. В отличие от традиционных методов, при которых нужно заранее определять диапазоны запуска и выключения (например, период A-B), теперь можно с помощью прибора CNT-90 автоматически обнаруживать запуск и выключение. Больше не будет ложных результатов из-за того, что сигнал выключения происходит перед сигналом включения.
• ИСТИННЫЕ измерения фазы и рабочего цикла методом одиночного прохода. При традиционных методах фаза вычисляется как (Интервал времени A-B)/Период*360 °, а цикл работы – как (Ширина импульса)/Период, где интервал времени A-B, ширина импульса и период измерялись по отдельности, а не одновременно. Однопроходные измерения фазы и рабочего цикла в приборе CNT-90 позволяют осуществлять ИСТИННЫЕ измерения фазы между сигналами переменной частоты. Эта функция очень полезна для проверки относительной фазы между взаимно перпендикулярными выходными импульсами (90°) поворотных кодировщиков, в которых скорость вращения в процессе измерения может изменяться.
• Определение пределов позволяет пользователю принимать или отбрасывать результаты измерений в заданных пределах или вне заданных пределов. Эта функция очень полезна для выполнения правильных расчетов статистических параметров, например, для проверки среднеквадратичных флуктуаций цифровых импульсов, появляющихся в дискретных кластерах (например, в CD-плейерах или в данных с кодировкой HDB3). Путем настройки пределов можно изолировать один кластер при вычислениях.
• Пошаговые измерения определяют точную частоту выборки для измерений, обеспечивая выборку через точные и равно разнесенные интервалы. Настройка, например, времени шага, равного 600 с (одно измерение каждые 10 минут в течение периода контроля, равного 24 часам), уменьшает объем данных до 144 результатов измерений, равномерно распределенных в течение суток.
• Коррекция гистерезиса при измерениях интервалов времени уменьшает погрешность уровня срабатывания от типичного значения 15-20 мВ, характерного сегодня для большинства счетчиков на рынке, до 2.5 мВ. Это обеспечивает повышение точности срабатывания в 6-8 раз в критических измерениях интервалов времени. Если CNT-90 не может выполнить измерение, то этого не сможет ни один другой счетчик!

Технические данные CNT-90

Функции измерения

Все результаты измерений отображаются в виде крупных символов значения основного параметра и меньших символов значений дополнительных параметров (с меньшим разрешением). Некоторые результаты измерений отображаются только в виде дополнительных параметров.

Частота A, B, C

Диапазон:

• Вход A, B: 0,001 Гц – 300 МГц
• Вход C: до 3 ГГц, 8 ГГц или 14 ГГц

Разрешение: 12 цифр за период измерения 1 с

Доп. параметры: Vmax, Vmin, Vp-p

Выброс частоты A, B, C

Частота и частота повторяющихся импульсов выброса (PRF) могут быть измерены без внешнего управляющего сигнала и с настраиваемой задержкой блокировки включения.

Функции:

• Частота в выбросе (в Гц)
• Частота следования (в Гц)
• Количество циклов в выбросе

Диапазон: Вход A, B, C: См. характеристики частоты.

Минимальная длительность выброса: 40 мс (80 мс при частоте свыше 160 МГц)

Минимальное количество импульсов в выбросе:

• Вход A или B: 3 (6 при частоте свыше 160 МГц)
• Вход C: 3 х масштабный коэффициент
• Диапазон PRF: 0,5 Гц – 1 МГц

Диапазон задержки включения:10 нс – 2 с, разрешение 10 нс

Доп. параметры: Vmax, Vmin, Vp-p

Период A, B, C средний

Диапазон:

• Вход A, B: 3,3 нс – 1000 с
• Вход C: 330 пс – 10 нс (опция 10)
• 125 пс – 5 нс (опция 13)

Разрешение: 100 пс (одиночное), 12 цифр (среднее)

Доп. параметры: Vmax, Vmin, Vp-p

Соотношение A/B, B/A, C/A, C/B

Диапазон: (10-9) – 1011

Входная частота:

• Вход A, B: 0,1 Гц – 300 МГц
• Вход C (опция): До 3 ГГц, 8 ГГц или 14 ГГц

Доп. параметры: Freq 1, Freq 2

Интервал времени A – B, B – A, A – A, B – B

Диапазон:

• Обычный расчет: -5 нс - +106 с
• Интеллектуальный расчет: -106 с - +106 с

Разрешение: 100 пс

Мин. ширина импульса: 1,6 нс

Интеллектуальный расчет: Интеллектуальный интервал времени для определения знака (A до B или A после B)

Положительная или отрицательная ширина импульса

Диапазон: 1,6 нс – 106 с

Мин. ширина импульса: 1,6 нс

Доп. параметры: Vmax, Vmin, Vp-p

Время переднего и заднего фронта A, B

Диапазон: 700 пс – 1000 с

Уровни срабатывания: 10% и 90% амплитуды сигнала

Мин. ширина импульса: 1, 6 мс

Доп. параметры: Скорость просмотра, Vmax, Vmin

Фаза A относительно B, B относительно A

Диапазон: -180° - +360°

Разрешение: 0,001° - 10 кГц, уменьшение до 1° > 10 МГц

Можно улучшить разрешение усреднением (статистика).

Диапазон частот: до 160 МГц

Доп. параметры: Freq (A), Va/Vb (в дБ)

Положительный и отрицательный коэффициент режима A, B

Диапазон: 0,000001 – 0,999999

Диапазон частот: 0,1 Гц – 300 МГц

Доп. параметры: Период, ширина импульса

Vmax, Vmin, Vp-p A. B

Диапазон: -50 В - +50 В, -5 В - +5 В

Диапазон ограничен заданием максимального входного напряжения без повреждения (см. вход A, B)

Диапазон частот: DC, 1 Гц – 300 МГц

Режим: Vmax, Vmin, Vp-p

Разрешение: 2,5 мВ

• Vmax Доп. параметры: Vmin, Vp-p
• Vmin Доп. параметры: Vmax, Vp-p
• Vp-p Доп. параметры: Vmin, Vmax

Временные метки A, B

Необработанные данные о временных метках вместе с количеством импульсов на входе A, B, их вызов возможен только через шину GPIB или USB.

Макс. частота квантования: См. данные GPIB

Макс. частота: 160 МГц

Разрешение временной метки: 100 пс

Характеристики входов и выходов

Входы A и B

Диапазон частот:

• DC-соединение: DC – 300 МГц
• AC-соединение: 10 Гц – 300 МГц

Импеданс: 1 МОм//20 пФ или 50 Ом (КСВН . 2:1)

Градиент срабатывания: Положительный или отрицательный

Макс. рассинхронизация канала: 500 пс

Чувствительность:

• DC-100 МГц: 10 мВ (среднеквадр.)
• 100-200 МГц: 30 мВ (среднеквадр.)
• 200-300 МГц: 40 мВ (среднеквадр.)

Ослабление: х1, х10

Динамический диапазон (х1): 30 мВ (p-p) – 10 В (p-p) в диапазоне ± 5 В

Уровень срабатывания: Показания на дисплее

Разрешение: 2.5 мВ

Неопределенность (х1): ± (10 мВ + 1% уровня срабатывания)

Уровень срабатывания в автоматическом режиме: Уровень срабатывания автоматически устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)

Гистерезис в автоматическом режиме:

Время: Мин. период гистерезиса (коррекция на гистерезис)

Частота: Одна треть амплитуды входного сигнала

Аналоговый шумовой фильтр: Номинал 100 кГц. RC-типа

Цифровой низкочастотный фильтр: Переменная частота среза 1 Гц – 50 МГц

Макс. выдерживаемое напряжение:

• 1 МОм 350 В (DC + ACpk) – 440 Гц с уменьшением до 12 В (среднеквадр.) при 1 МГц
• 50 Ом 12 В (среднеквадр.) Разъем: BNC (миниатюрный байонетный соединитель?)

Вход C

Рабочий диапазон входного напряжения:

• 100 – 300 МГц: 20 мВ – 12 В (среднеквадр.)
• 0.3 – 2.5 ГГц: 10 мВ – 12 В (среднеквадр.)
• 2.5 – 2.7 ГГц: 20 мВ - 12 В (среднеквадр.)
• 2.7 – 3.0 ГГц: 40 мВ – 12 В (среднеквадр.)

Масштабный коэффициент: 16

Импеданс: ном. 50 Ом, КСВН < 2.5:1

Макс. выдерживаемое напряжение: 12 В среднеквадр. с диодной защитой выводов

Разъем: Тип N, розетка

Вход C (опция 13)

Рабочий диапазон входного напряжения:

• 200 – 300 МГц: 20 мВ – 7 В (среднеквадр.)
• 0.5 – 3.0 ГГц: 10 мВ – 7 В (среднеквадр.)
• 3.0 – 4.5 ГГц: 20 мВ – 7 В (среднеквадр.)
• 4.5 – 6.0 ГГц: 40 мВ – 7 В (среднеквадр.)
• 6.0 – 8.0 ГГц: 80 мВ – 7 В (среднеквадр.)

Масштабный коэффициент: 256

Импеданс: ном. 50 Ом, КСВН < 2.5:1

Макс. выдерживаемое напряжение: 7 В (среднеквадр.)

Соединитель: Тип N, розетка

Вход C (опция 14) – (будет реализована позже)

Диапазон частот: 0.3 ГГц – 14 ГГц

Входы и выходы на задней панели

Опорный входной сигнал: Синусоида 1, 5 или 10 МГц, 0.1 – 5 В среднеквадр., импеданс > 1 кОм

Опорный выходной сигнал: Синусоида 10 МГц, > 1 В среднеквадр. для 50 Ом

Вход блокировки: Блокировка/разблокировка всех функций измерения

Импеданс: Примерно 1 кОм

Диапазон частот: DC – 80 МГц

Измерительные входы на задней панели: A, B, C (опция)

Импеданс: 1 МОм//50 пФ или 50 Ом (КСВН . 2:1)

Соединители: Тип N, розетка для входа C на задней панели, BNC для всех остальных входов/выходов

Дополнительные функции

Задержка срабатывания

Диапазон задержки: 20 нс– 2 с, разрешение 10 нс

Внешнее управление пуском и остановом

Режимы: Пуск, Останов, управление пуском и остановом

Входные каналы: A, B или E

Макс. частота следования управляющего сигнала:

• Канал A, B 160 МГц
• Канал E 80 МГц

Диапазон задержки пуска: 20 нс – 2 с, разрешение 10 нс

Статистика

Функции: Максимум, минимум, среднее, Δmax – Min, стандартное отклонение и Allan-отклонение

Дисплей: Цифровой, гистограммы или графики трендов

Размер выборки: от 2 до 2 х 109 образцов

Определение пределов: Значения OFF или Capture, верхний предел/нижний предел/в диапазоне или за пределами диапазона

Частота измерений

Диапазон периода измерений: 2 мкс – 1000 с

Математика

Функции: (K*X+L)/M и (K/X+L)/MX.

X – текущее показание, а K, L и M – константы; задаются с клавиатуры или как "замороженное" опорное значение (Xo).

Другие функции

Период измерения: 20 нс – 1000 с для частоты, выброса и среднего значения за период. Одиночный цикл для других функций измерения.

Опорная временная база: Внутренняя, внешняя или автоматическая.

Блокировка дисплея: Результат замораживается до начала нового измерения при рестарте

Аварийный сигнал по предельному значению: Графическая индикация на передней панели и/или SRQ по шине GPIB

Предельные значения: Нижний предел, верхний предел

Настройки: OFF (выключение) или Alarm (аварийный сигнал), если значение выше/ниже предела, в диапазоне или вне диапазона

Активный аварийный сигнал (ON): STOP или CONTINUE

Дисплей: Цифровой + графический

Сохраненные настройки прибора: Можно сохранить/ вызвать из внутренней энерго-независимой памяти 17 настроек прибора; 10 из них могут быть защищены пользователем.

Дисплей: Графический ЖК-дисплей с задней подсветкой для управления меню, цифровых показаний и информации о состоянии.

Количество цифр: 14 цифр в цифровом режиме

Разрешение: 320*97 пикселей

Интерфейс GPIB

Совместимость: Режим совместимости согласно IEEE 488.2-1987, SCPI 1999 53131A

Функции интерфейса: SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2

Макс. скорость измерений

По шине GPIB: 2К показаний, индивидуальное срабатывание

Во внутреннюю память: 250К показаний

Размер внутренней памяти: До 750К показаний

Интерфейс USB

Версия USB: 1.1, полная

Макс. скорость измерений: См. данные для GPIB

Калибровка

Режим: В закрытом корпусе, управление с помощью меню

Частота калибровки: 0.1, 1, 5, 10, 1.544 и 2.048 МГц

Общие технические данные

Данные об окружающей среде:

Рабочая температура: от 0°C до +50°C

Температура хранения: -40°C - +70°C

Вибрация: 3g при 55 Гц согласно MILPRF-28800F

Удар: Полусинусоида 40g согласно

MIL-PFR-28800F

Работа на стенде.

Транспортировочный контейнер

Надежность: Средняя наработка на отказ 30000 часов

Безопасность: EN 61010-1 и EN 61010-2, CE

Электромагнитная совместимость: EN 55011 ISM Группа 1, класс B, EN 61326 (1997), A1(1998) с повышенным уровнем испытаний согласно EN 50082-2, CE

Требования к электропитанию

Базовая версия: 90 – 265 В (среднеквадр.), 45 – 440 Гц, < 40 Вт

Размеры и вес

Ширина х высота х глубина:

210х90х395 мм (8,25х3,6х15,6 дюймов)

Вес: Нетто 4 кг (8,5 фунтов)

Транспортировочный 7 кг (15 фунтов)

В комплект прибора входят:

• шнур питания,
• документация пользователя на CD,
• Сертификат калибровки

Варианты входной частоты

• Опция 10 Вход C, 3 ГГц
• Опция 13 Вход C, 8 ГГц
• Опция 14 Вход C, 14 ГГц
• Опция 14B Вход C, 20 ГГц

Опции временной базы

• Опция 30/90 Временная база термостата очень высокой стабильности; 0.01 ppm/месяц
• Опция 40/90 Временная база термостата ультравысокой стабильности; 0.003 ppm/месяц

Дополнительные аксессуары

• Опция 11/90 Входы на задней панели
• Опция 22/90 Комплект крепления на стойке
• Опция 27 Переносной корпус – мягкий
• Опция 27H Ручной переносной корпус для тяжелых условий
• Опция 29/90 Программное обеспечение Timeview for Windows для CNT-90
• Опция 90/01 Сертификат калибровки с протоколом, стандартный генератор
• Опция 90/06 Сертификат калибровки с протоколом, генератор с термостатом
• Опция 90/00 Сертификат калибровки с протоколом, изменение частоты в состоянии пробоя в неделю
• Опция 95/03 Увеличенная гарантия на 3 года
• Опция 95/05 Увеличенная гарантия на 5 лет

Опции временной базы

Модель опции:	Стандартная	30/90	40/90
Тип временной базы:	Стандартная	OCXO	OCXO
Причина неопределенности: - Старение за 24 часа за месяц за год - Колебания температуры: 0° - 50°C, 20° - 26°C (типичные значения)	не определена <5x10-7 <5x10-8 <1x10-5 <5x10-9	<5x10-10(1) <1x10-8 <5x10-8 <2.5x10-9 <3x10-6	<3x10-10(1) <3x10-9 <1.5x10-8 <1x10-9 <4x10-10
Кратковременная стабильность τ . 1 с (среднеаллановское отклонение) τ . 10 с	не задана	<1x10-11 <1x10-11	<5x10-12 <5x10-12
Стабильность при включении питания - Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева	не определена 30 минут	<1x10-8 10 минут	<5x10-9 10 минут
Типичная общая неопределенность для рабочей температуры 20° - 26°C при интервале достоверности 2σ (95%) - через год после калибровки - через 2 года после калибровки	<7x10-6 <1.2x10-5	<0.6x10-7 <1.2x10-7	<1.7x10-8 3.4x10-8

Технические характеристики могут изменяться

без предварительного уведомления
