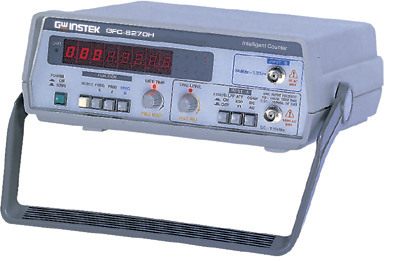

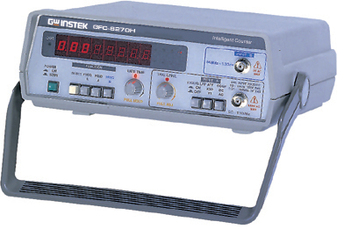

GFС-8270Н цифровой частотомер
0,01 Гц...2700 МГц, измерение периода, масса 2,2 кг
- Измерение частоты, периода, числа оборотов в минуту
- Частотный диапазон 0,01 Гц…2,7 ГГц
- Разрешение (0,01 мкГц/10-15сек)
- Чувствительность 10 мВ
- Стабильность опорного генератора 10-6
- Микропроцессорное управление
- Регулировка уровня запуска
- Удержание показаний
- Два измерительных канала
- 8-разрядныйцифровой дисплей
- Программа самодиагностики
- Индикация переполнения
- Встроенный ФНЧ для точности измерений в НЧ-области
- Простота, компактность, надежность
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
Канал А |
||
|
Частота |
Частотный диапазон |
0,01Гц…120МГц (связь по постоянному току) |
|
30Гц…120МГц (связь по переменному току) |
||
|
Погрешность измерения |
+(10-6 + 1 ед.) |
|
|
Разрешение |
0,01мкГц на пределе 1Гц |
|
|
1Гц на пределе 100МГц |
||
|
Чувствительность |
> 10мВ |
|
|
Период |
Временной диапазон |
8нс…100с |
|
Погрешность измерения |
+(10-6 +разрешение) |
|
|
Разрешение |
10-7 с на пределе 1Гц |
|
|
10-15 с на пределе 100МГц |
||
|
Число оборотов |
Диапазон |
0,6…7,2х109 оборотов/мин. |
|
Измерительный вход |
Макс. входной уровень |
150В (0…10КГц), 5В (10КГц…120МГц) |
|
Уровень запуска |
+2,5В |
|
|
Входной импеданс |
1МОм/40пФ |
|
|
Входной атенюатор |
20дБ |
|
|
Подключение |
(переключение) переменный/постоянный ток |
|
|
Входной фильтр |
ФНЧ-100КГц (-3дБ) |
|
|
Канал В |
||
|
Частота |
Частотный диапазон |
50МГц…2,7ГГц |
|
Погрешность измерения |
+(10-6 + 1 ед.) |
|
|
Чувствительность |
> 10мВ |
|
|
Измерительный вход |
Макс. входной уровень |
3В |
|
Входное сопротивление |
50 Ом |
|
|
Подключение |
По переменному току |
|
|
Опорный генератор |
Опорная частота |
10МГц |
|
Стабильность генератора |
+10-6 за 30 суток |
|
|
+5х10-6 при 23° С + 5° С |
||
|
+5х10-9 при 10%- напряжения питания |
||
|
Дисплей |
Время счета |
60мс…10с (регулируется) |
|
Погрешность индикации |
+1 еденица младшего разряда |
|
|
Формат индикации |
8 десятичных разрядов (СД-индикаторы) |
|
|
Общие данные |
Напряжение питания |
100В/120В/220В/240В+10%, 50/60Гц |
|
Габаритные размеры |
230х95х280 мм. |
|
|
Масса |
2,2 кг. |
|
