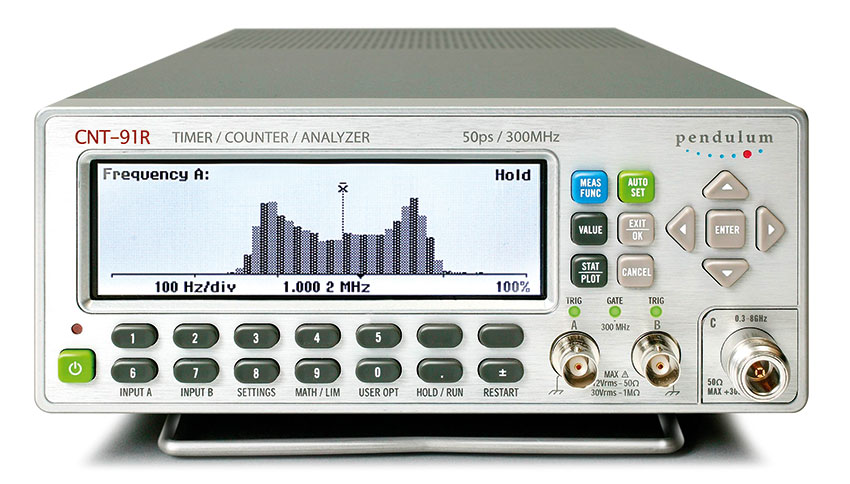

СNT-91 цифровой частотомер
Частотомер электронно-счётный.
- 2 канала: А, В (опция - канал С)
- Частотный диапазон 0,001 Гц … 300 МГц (опции до 3/ 8/ 14/ 20 ГГц)
- Высокая стабильность опорного генератора: 5×10-11 (рубидий)
- Скорость измерений: до 250 К в секунду, внутренняя память 3,5 М
- Разрешение: 12 разрядов при времени измерения 1 с
- Временное разрешение для однократного измерения 50 пс
- Программируемый импульсный выход: 0,5 Гц … 50 МГц
- Режим анализа джиттера частоты и модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
- Дисплей с возможностью числового (14 разрядов, разрешение 320×97) и графического представления результатов (статистика: уход, гистограммы, отклонение/девиация Аллана)
- Внутренняя память настроек прибора: 17 профилей (10 с защитой)
- Скорость передачи на ПК: 2600 измерений /сек (15000/сек в пакетном режиме с предварительной обработкой)
- Небольшое время прогрева (~12 мин до 5×10-10)
- Интерфейсы USB и КОП
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
||||||||
|
|
|
CNT-91,CNT-91R |
||||||||
|
|
|
КАНАЛ А/В |
||||||||
|
ЧАСТОТА |
Диапазон измерений Разрешение |
0,001 Гц... 300 МГц 12 разрядов при времени счета 1 с |
||||||||
|
ПЕРИОД |
Диапазон измерений Разрешение |
3,3 нс ... 1000 с 50 пс - однократное измерение, 12 разрядов за 1 с при усреднении |
||||||||
|
ОТНОШЕНИЕ А/В, В/А, С/А, С/В |
Диапазон измерений |
10"9... 1011 |
||||||||
|
ДЛИТЕЛЬНОСТЬ ИМПУЛЬСОВ |
Диапазон измерений Минимальная длительность |
3,3 нс ... 106с 3,3 нс |
||||||||
|
ПОДСЧЕТ ИМПУЛЬСОВ |
Режимы Диапазон |
А, В, А+В, А-В, А/В До1010 |
||||||||
|
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ |
Диапазон |
0,000001 ... 0,999999 в диапазоне частот 0,1 Гц - 300 МГц |
||||||||
|
ИНТЕРВАЛ ВРЕМЕНИ А-В, В-А, А-А, В-В |
Диапазон |
-5 нс...+106с -106...+106 с при интеллектуальном расчете |
||||||||
|
ФАЗОВЫЙ СДВИГ «А ОТНОСИТЕЛЬНО В» |
Диапазон измерений Разрешение Диапазон частот |
-180°.+360°
0,001 ° до 10 кГц, 1 ° свыше 10 МГц
До 160 МГц |
||||||||
|
ИЗМЕРИТЕЛЬНЫЙ ВХОД |
Макс. входной уровень
Максимальная чувствительность
Входной импеданс Уровень запуска
Фильтр низких частот |
350 В (до 440 Гц), 12 В (до 1 МГц) при 1 МOм 12 В при 50 Ом
10мВ(до50МГц) 30 мВ (свыше 50 МГц)
1 МОм или 50 Ом Разрешение 2,5 мВ Ослабление х1, хЮ Диапазон (х1): 30 мВ - 10 В
100 кГц - аналоговый 1 Гц - 50 МГц - цифровой |
||||||||
|
|
КАНАЛ С (ОПЦИЯ) |
|||||||||
|
ЧАСТОТА |
Диапазон измерений Разрешение |
100 МГц... 3/8/14/20 ГГц 12 разрядов за время счета 1 с |
||||||||
|
ИЗМЕРИТЕЛЬНЫЙ ВХОД |
Входной уровень
Входной импеданс |
20 мВ ...12 В (0,1 ГГц... 0,3 ГГц) 10 мВ ...12 В (0,3 ГГц ... 2,5 ГГц) 20 мВ ...12 В (2,5 ГГц ... 3,0 ГГц) 80 мВ... 7 В (3... 8 ГГц) 80мВ...5В(8...20ГГц)
50 Ом, КСВН< 2,5:1 |
||||||||
|
|
|
|
|
CNT-91 |
|
|
CNT- |
|
||
|
|
|
|
|
|
|
|
91R |
|
||
|
ВНУТРЕННИЙ ОПОРНЫЙ |
Опорный генератор |
Станд. |
Опц. 19 |
Опц. 30* |
Опц. 30* |
Опц. 40* |
|
|
||
|
ГЕНЕРАТОР 10 МГЦ |
Тип |
|
ОCXO |
осхо |
ОСХО |
ОСХО |
рубид ий |
|
||
|
|
Старение: в месяц |
<5x10-7 |
<6x10-8 |
< 1x10-8 |
<ЗхЮ9 |
<ЗхЮ9 |
<5x10- |
|
||
|
|
в год |
<5x10-6 |
<2x10-7 |
<5x10-8 |
< 1,5x10-8 |
< 1,5x10-8 |
<ЗхЮ" 10 |
|
||
|
|
Влияние температуры: |
< 1x10-5 |
<5x10-8 |
<5x10-9 |
< 2,5x10-9 |
<2,5x10-9 |
< 1x10- |
|
||
|
|
0 °С ...45 °С |
<ЗхЮ6 |
< 1x10-8 |
< 1x10-9 |
< 4x10-10 |
<4x10-10 |
10 |
|
||
|
|
20 °С... 26 °С |
|
|
|
|
|
<2хЮ" 11 |
|
||
|
|
Кратковрем. стабильность: |
|
1х10-10 |
1х10- |
5х1 0-12 |
5х1 0-12 |
1х10- |
|
||
|
|
Т = 1 с (девиация Аллана) |
|
|
|
|
|
|
|
||
|
|
Стабильность: |
|
< 1x10-7 |
< 1x10-8 |
<5x10-9 |
<5x10-9 |
<5x10- |
|
||
|
|
после времени прогрева: |
30 мин |
30 мин |
10 мин |
10 мин |
10 мин |
10 12 мин |
|
||
|
|
Суммарная погрешность (95%): |
|
|
|
|
|
|
|
||
|
|
1 год после калибровки |
< 7x10-6 |
<5x10-8 |
< 0,6x10-7 |
< 1,8х1 0-8 |
< 1,8х1 0-8 |
< |
|
||
|
|
2 года после калибровки |
< 1,2x10-5 |
<2x10-8 |
< 1,2x10-7 |
< 3,5х10-8 |
< 3,5х1 0-8 |
3,5х10- 10 |
|
||
|
|
(при температуре 20 °С ... 26 °С) |
|
|
|
|
|
< 7х10- 10 |
|
||
|
ОБЩИЕ ДАННЫЕ |
Надежность |
Наработка |
на отказ 30000 часов |
|
|
|
|
|||
|
|
Условия эксплуатации |
0°С ... 45 ° |
°С |
|
|
|
|
|
||
|
|
Напряжение питания |
90 В ... 265 |
i В, 45 ... 0 |
440 Гц |
|
|
|
|
||
|
|
Габаритные размеры |
210x90x395 мм |
|
|
|
|
|
|||
|
|
Масса |
4 кг |
|
|
|
|
|
|
||
|
|
Комплект поставки |
Сетевой шнур, Руководство пользователя |
|
|
||||||
|
|
Опция |
ПО ТimeView для частотного анализа модуляции |
|
|
||||||
