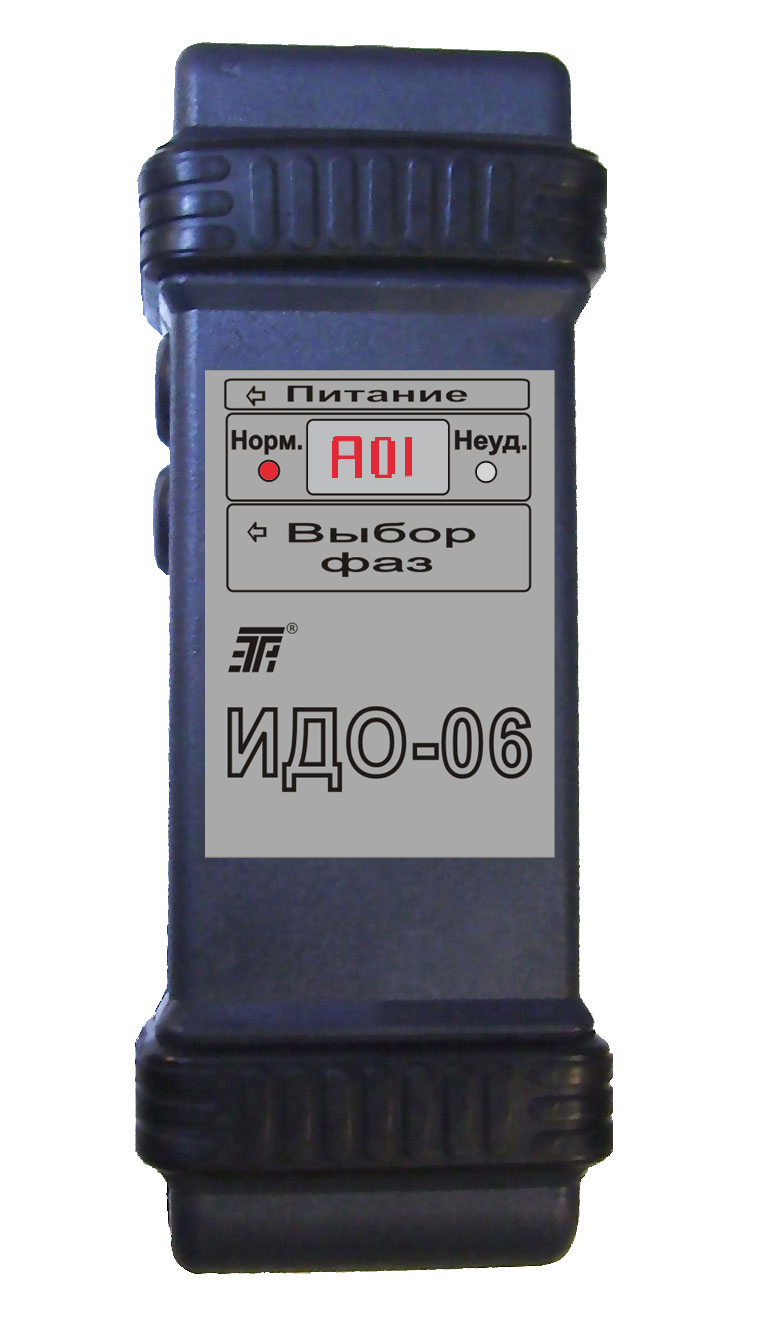

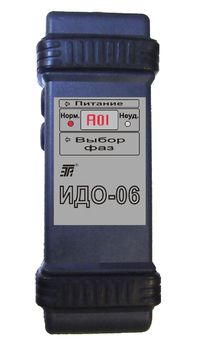

Индикатор дефектов обмоток ИДО-06

ИДО-06 - это портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин.

Обеспечивает обнаружение:

• междувитковых замыканий;
• обрыва проводников;
• неправильного соединения схемы обмотки;
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В

• без демонтажа и разборки последней.

Принцип работы индикатора:

• при проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока и контролируется ток утечки.

Технические данные:

1) контролируемые параметры:

• при проверке обмотки на наличие между-витковых замыканий, обрыва проводников и на правильность соединения схемы коэффициент несимметрии фазных токов (Кн);
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи);

2) диапазон измерения Кн, % 0-99;

3) параметры выходного переменного тока при измерении Кн:

• действующее значение, мА 1,5±0,15;
• частота, кГц 10± 1;

4) чувствительность (величина Кн при замыкании одного витка в фазе), %, не менее 5;

5) выходное постоянное напряжение при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками, В 1000±100;

6) индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная;

7) питание автономное или от внешнего блока питания;

8) напряжение питания, В 7-1,2+1,6;

9) потребляемая мощность, Вт, не более 3;

10) габаритные размеры, мм 205 х 80 х 50

11) масса, кг, не более 0,5;
