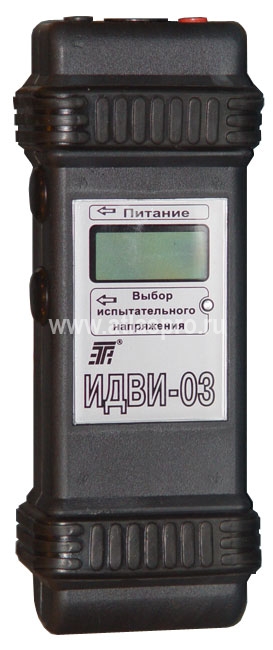

Индикатор контроля междувитковой изоляции ИДВИ-04

это портативный прибор, предназначенный для контроля междувитковой изоляции и цепей катушек электрических машин, изоляции обмоток относительно корпуса машины и между обмотками

ИДВИ-04 обеспечивает обнаружение:

• пазов и катушек с короткозамкнутыми (КЗ) витками;
• пазов и катушек с обрывом проводников в якорях коллекторных машин:
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.

ИДВИ-04 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.

Принцип работы индикатора:

• при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговыми значениями.

Технические характеристики:

• контролируемые параметры:
  • при проверке междувитковой изоляции и цепей катушек - ток в проверяемой катушке;
  • при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками - сопротивление изоляции (Rи);
• максимальная ширина шлица (открытия) проверяемого паза - 12 мм;
• минимальная длина пакета жестей проверяемой машины - 45 мм;
• амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи - 1,2,4,8,16 В/виток;
• выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками - 1000 В;
• индикация - алфавитно-цифровая и звуковая
• питание - автономное или от внешнего блока питания;
• напряжение питания - 5 (-1,0 + 0,6) В;
• потребляемая мощность -не более 4 Вт;
• габаритные размеры - 205 x 80 x 50 мм;
• масса - не более 0,5 кг.
