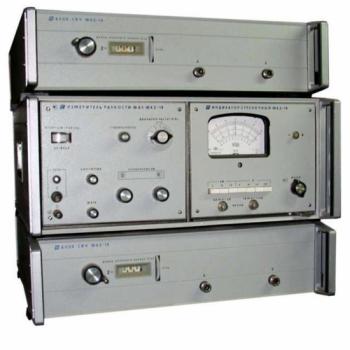

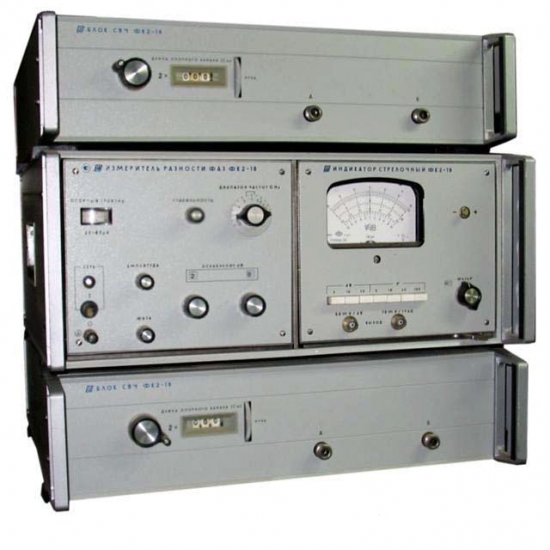

ФК2-18 фазометр

0,11 - 12,05 ГГц, 0±180°, отношение уровней 0 - 60 дБ, аналоговая индикация

Прибор измеряет разность фаз между двумя сигналами одинаковой частоты, ГВЗ сигналов, полную систему параметров четырехполюсников (S-параметры) при использовании Оправленных ответвителей. Предусмотрена одновременная индикация измеряемых параметров на стрелочном измерительном приборе. Измеритель имеет аналоговые выходы для подключения осциллографа, что дает возможность наблюдать АЧХ и ФЧХ в режиме свипирования частоты. В составе комплекта прибора имеются развязывающие аттенюаторы с малым КСВН для измерения объектов со значительным рассогласованием. Может использоваться для регулировки и испытании пассивных и активных элементов ВЧ и СВЧ трактов, антенных систем.

Основные данные:

• Диапазон частот 0,11-12,4 ГГц
• Пределы измерения:
  • разности фаз 0±180° (шкалы 0±6°, 0±18°, 0±60°, 0±180°);
  • модуля коэффициента передачи 0-60 дБ (Рвых.макс = 10-3 Вт, Рвых.мин. = 10-11 Вт)
• Погрешность измерения:
  • разности фаз коэффициента передачи:
    • в динамическом диапазоне до 40 дБ не более ± (1+0,034 φ пер + 0,075 А)°,
    • при компенсационном способе отсчета не более 3°
  • модуля коэффициента передачи ± (0,5±0,02 Ах +0,03А), дБ, (0-50 дБ), не более ±4 дБ (50-60 дБ)
• Динамический диапазон измерения уровня сигнала в опорном канале 15 дБ при Рвх =10-4 - 10-7 Вт
• Разрешающая способность измерения:
  • разности фаз сигналов менее 0,2°;
  • модуля коэффициента передачи менее 0,2 дБ
• Волновое сопротивление тракта 50 Ом (7/3 мм)
