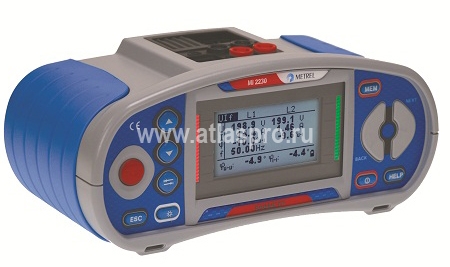

MI-2230 фазометр
Вольтамперфазометр MI 2230 – портативный многофункциональный прибор, являющийся незаменимым инструментом для служб главного энергетика, РЗА, а также для специалистов энергосбытовых компаний. Прибор имеет высокоинформативный экран, на котором измерительная информация отображается в числовом и графическом виде (векторные диаграммы токов и напряжений).
Функции:
- Измерение напряжения на 2 каналах (TRMS).
- Измерение силы тока на 2 каналах (TRMS).
- Измерение углов между напряжениями и токами(φU-I), между токами (φI-I), между напряжениями (φU-U).
- Измерение активной, реактивной и полной мощности, коэффициента мощности, cos φ.
- Измерение коэффициента искажения синусоидальности кривых тока и напряжения.
- Измерение сопротивления проводников с помощью токов 200 мА и 7 мА.
- «Прозвонка» электрической цепи (звуковой сигнал срабатывает, если сопротивление цепи менее 2 Ом).
Отличительные особенности:
- Одновременное отображение на экране прибора до 10 параметров.
- Отображение на экране прибора векторной диаграммы токов и напряжений.
- Возможность измерения мощностей в трехфазной системе по методу 2 ваттметров (метод Аарона).
- Встроенная память для сохранения 1500 результатов измерения.
- Передача данных на ПК посредством USB и RS 232 интерфейсов (кабели и ПО в базовом комплекте поставки).
- Питание от алкалиновых или аккумуляторных батарей, время работы на одном заряде батарей 20 часов.
Комплект поставки:
- прибор MI 2230;
- тестовый кабель, 4 шт. по 1,5м;
- тестовый наконечник, 4 шт.;
- токоизмерительные клещи А 1398, 2 шт.;
- зажим типа «крокодил», 4 шт.;
- аккумуляторные батареи, 6 шт.;
- адаптер питания;
- СD-диск с ПО EuroLink;
- сумка для переноски.
Технические характеристики:
|
Функция |
Диапазон измерений |
Разрешение |
Погрешность измерений |
|
Напряжение |
10,0…600,0 В |
0,1В |
±(0,5% от измер.+3 ед. мл. р.) |
|
Сила тока с клещами А1398 |
50,0…99,9 мА |
0,1 мА |
±(5% от измер.+2 ед. мл. р.) |
|
100,0…999,9 мА |
0,1 мА |
±(1,5% от измер.+2 ед. мл. р.) |
|
|
1,00…9,99 А |
0,01 А |
±(1,5% от измер.+2 ед. мл. р.) |
|
|
10,00…19,99 А |
0,1А |
±(1,5% от измер.+2 ед. мл. р.) |
|
|
Сила тока с клещами А 1395 |
3,0…29,9 А |
0,1А |
±(3% от измер.+2 ед. мл. р.) |
|
30,0…299,9 А |
0,1А |
±(3% от измер.+2 ед. мл. р.) |
|
|
300,0…999,9 А |
0,1А |
±(3% от измер.+2 ед. мл. р.) |
|
|
±(3% от измер.+2 ед. мл. р.) |
|||
|
1000…6000 А |
1А |
±(3% от измер.+2 ед. мл. р.) |
|
|
Угол сдвига фаз |
-180,0°…180,0° |
0,1° |
±0,5° |
|
Полная/ активная/ реактивная мощность с клещами А 1398 |
0…9999 кВА/кВт/кВар |
4 ВА/Вт/Вар |
±(2% от измер.+ 4 ед. мл. р.) |
|
Полная/ активная/ реактивная мощность с клещами А 1398 |
0…9999 кВА/кВт/кВар |
4 ВА/Вт/Вар |
±(3,5% от измер.+ 4 ед. мл .р.) |
|
Коэффициент мощности |
-1,00…1,00 |
0,01 |
±0,04 |
|
Cos φ |
0,00-1,00 |
0,01 |
±0,04 |
|
Коэффициент искажения синусоидальности напряжения |
0…20% |
0,1% |
±0,5% |
|
Коэффициент искажения синусоидальности силы тока |
0…100% |
0,1% |
±0,6% |
|
Сопротивление проводникам (испытательный ток 200 мА) |
0,00…19, 99 |
0,01 |
±(3% от измер.+ 3 ед. мл. р.) |
|
20,0…199,9 |
0,1 |
±(5% от измер.) |
|
|
200…1999 |
1 |
±(5% от измер.) |
|
|
Подключение к ПК |
USB, RS232 |
||
|
Дисплей |
ЖК дисплей 128х64 с подсветкой |
||
|
Память |
1500 ячеек |
||
|
Питание |
9В DC (алкалиновые или аккумуляторные батареи) |
||
|
Категория перенапряжения |
600 В, САТ II |
||
|
Класс защиты |
Двойная изоляция |
||
|
Габаритные размеры |
140х80х23мм |
||
|
Вес |
1 кг |
||
