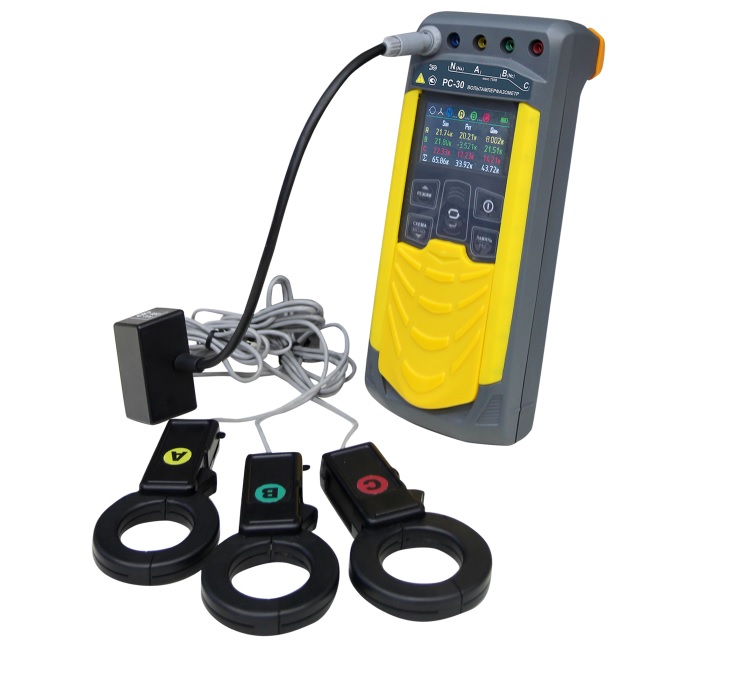

Вольтамперфазометр РС-30 с клещами КТИР-30
Промышленный вольтамперфазометр с клещами КТИР-30 (до 30А)
Возможности прибора:
- Измерение действующих значений переменного напряжения и тока;
- измерение напряжения постоянного тока;
- измерение активной, реактивной, полной мощности и коэффициента мощности;
- измерение фазовых углов между напряжениями, между напряжениями и током, между токами;
- измерение частоты напряжения и силы переменного тока;
- показание уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
- индикация порядка чередования фаз.
Схемы подключения:
- 3-фазная 4-проводная схема работы
- 3-фазная 3-проводная схема работы
- 2-фазная схема (изолированная)
Комплект поставки:
- Вольтамперфазометр РС-30 1шт.
- Руководство по эксплуатации РАПМ.411259.001 РЭ 1экз.
- Блок питания 1шт.
- Кабели измерительные, длиной 1,5м, цветные 4шт.
- Зажим типа «крокодил» 4шт.
- Bluetooth-USB адаптер 1шт.
- Сумка для переноски 1шт.
- Батарейный отсек РАПМ.436244.007 1шт.
- Датчики токоизмерительные - клещи токоизмерительные КТИ-30.
Или из следующих вариантов (указываются при заявке), цена калькулируется исходя из требуемых датчиков:
- клещи токоизмерительные КТИР-30 (до 30А)
- клещи токоизмерительные КТИР-500 (до 500А)
- датчик гибкий токоизмерительный ПТИР-3000 (до 3 кА)
- датчик гибкий токоизмерительный ПТИ-3000 (до 30кА)
Технические характеристики
| 1. Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, |
10,00 … 700,0 В |
| 2 Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока |
10,00 … 700,0 В |
| 3 Измерение силы переменного тока | |
| с датчиками токоизмерительными КТИР-30 и КТИ-30 | 0,030 … 30,00 А |
| с датчиком токоизмерительным КТИР-500 | 0,20 … 500,0 А |
| с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 | 1 … 3000 А |
| 4 Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В-А): |
|
| с датчиками токоизмерительными КТИР-30 и КТИ-30 | 0,001 … 21,00 кВт (квар, кВ-А) |
| с датчиком токоизмерительным КТИР-500 | 0,005 … 350,0 кВт (квар, кВ-А) |
| с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 | 0,100 … 2100 кВт (квар, кВ-А) |
| 5 Измерение частоты переменного тока Диапазон измерения частоты, Гц |
от 45,00 до 55,00 Гц |
| 6 Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц |
от - 179,9 до 180,0 град |
| 7 Вычисление коэффициента мощности Кр Диапазон вычисления Кр |
-1,00 … 1,00 |
