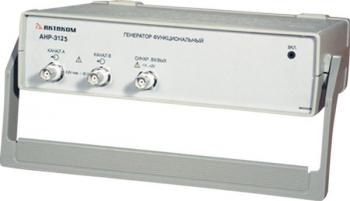

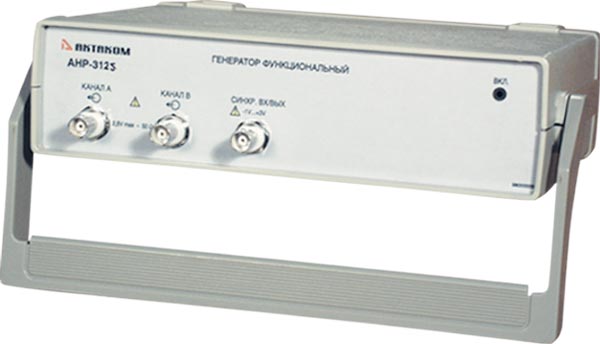

Генератор АНР-3125
2-х канальный генератор измерительных телевизионных сигналов — внешняя приставка к ПК с USB 1.1 и LPT (через EPP) интерфейсом, фильтр на выходе 10 МГц, амплитуда 1,5 В, ПО для Win95/98/2000/XP
Прибор предназначен для измерения основных качественных показателей телевизионных трактов линий связи, радиопередающих телевизионных станций, трактов аппаратно-студийных комплексов, радиорелейных, тропосферных и космических линий связи чёрно-белого и цветного телевидения по периодическим испытательным сигналам в соответствии с ГОСТ 18471-83.Генератор формирует периодические сигналы, предусмотренные ГОСТ 18471-83, а также любые измерительные сигналы, состоящие из стандартных элементов измерительных сигналов по ГОСТ 18471-83 размером до 25 строк. Задание формы и параметров сигналов производится пользователем с помощью компьютера. Дополнительно прибор также вырабатывает выходной сигнал для синхронизации запуска других приборов. Прибор предназначен для работы с компьютером по интерфейсам LPT в режиме EPP и USB 1.1.
- Качественный контроль телевизионного тракта!
- Генерация измерительных телевизионных сигналов по ГОСТ 18471-83
Генератор обеспечивает:
- выдачу на первом аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM, периодических сигналов по ГОСТ 18471-83, а также любых измерительных сигналов, состоящих из стандартных элементов измерительного сигнала, предусмотренных ГОСТ 18471-83, размером до 25 строк;
- выдачу на втором аналоговом выходе синхронизирующих и гасящих импульсов строк в соответствии со стандартом SECAM;
- выдачу на цифровом выходе сигналов синхронизации прямоугольной формы с амплитудой, соответствующей уровню ТТЛ на нагрузке 1 кОм, длительностью не менее 25 нс;
- возможность плавной регулировки амплитуды видеосигнала (уровень белого), синхронизирующих импульсов строк и уровень чёрного;
- исключение синхронизирующих и гасящих импульсов строк из сигнала;
- синхронизацию с внешними устройствами;
- запись и чтение данных в файлы и из файлов как в универсальном текстовом формате, так и в графическом виде;
- обработку полученных данных с помощью внешних редакторов;
- распечатку полученных данных на принтере;
- выбор и настройку пользовательского интерфейса;
- возможность сохранения и считывания настроек прибора.
Технические характеристики
Количество аналоговых выходов: 2
Количество цифровых выходов: 1
Максимальное количество строк в сигнале: 25
Номинальная амплитуда сигнала (на нагрузке 75 Ом): –0,3 В...+0,7 В
Пределы регулирования амплитуды видео сигнала: 0,25 В...1,5 В
Пределы регулирования амплитуды «уровня чёрного»: 0 В...1,5 В
Пределы регулирования амплитуды синхросигналов: 0 В...–0,5 В
