Генератор GAG-810
10 Гц-1 МГц (5 п/диапазонов), синус, прямоуг., макс.выход 5 В ср. кв. (600 Ом), коэф.-гармоник 0,02%, аттенюатор -50 дБ (6 ступеней), внеш. синхронизация, 2,5 кг

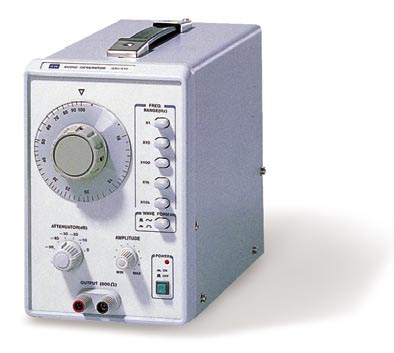

Генератор сигналов низкой частоты GAG 810
GOOD WILL INSTRUMENT CO., LTD.
- Частотный диапазон 10 Гц…1 МГц
- Низкий уровень гармонических искажений 0,02%
- 6-ступенчатый калиброванный аттенюатор
- Вход внешней синхронизации·
- Прост и удобен в эксплуатации
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ |
Диапазон частот |
10 Гц…1 МГц (5 поддиапазонов) |
|
Погрешность установки |
± (3% + 1Гц) |
|
|
Индикация частоты |
Шкала лимба |
|
|
Выходной уровень |
5 Вср.кв. на нагрузку 600 Ом |
|
|
Неравномерность уровня |
± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом |
|
|
Коэффициент гармоник |
500 Гц - 20 кГц < 0.02% 100 Гц - 100 кГц < 0.05% 50 Гц - 200 кГц < 0.3% 20 Гц - 500 кГц < 0.5% 10 Гц - 1 МГц < 1.5% |
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ |
Размах сигнала |
> 10 Впик-пик |
|
Время нарастания/среза |
< 200 нс |
|
|
Выбросы на вершине импульса |
< 2% на частоте 1 кГц, при максимальном выходном уровне |
|
|
Неравномерность вершины |
< 5% на частоте 50 Гц |
|
|
Коэф. заполнения |
50% (± 5%) |
|
|
ВЫХОД |
Выходное сопротивление |
600 Ом (± 10%) |
|
Аттенюатор |
0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ |
|
|
Погрешность ослабления |
± 1 дБ при нагрузке 600 Ом |
|
|
СИНХРОВХОД |
Полоса синхронизации |
± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала |
|
Макс. уровень синхросигнала |
15 В (DC + AСпик.) |
|
|
Входное сопротивление |
150 кОм |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц |
|
Габаритные размеры |
132 x 211 x 297 мм |
|
|
Масса |
2,5 кг |
|
|
Комплект поставки |
Сетевой шнур (1), соединительный кабель GTL-103 (1) |
