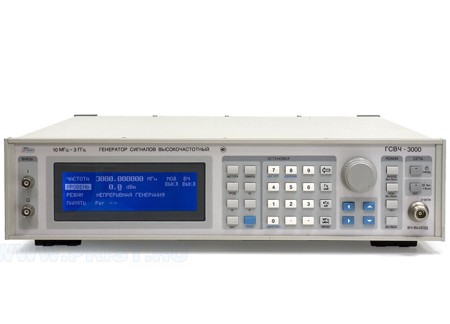

Генератор ГСВЧ-3000
10 МГц…3000 МГц (± 2*10-6, разрешение 1 Гц); вых. уровень –120…0 дБм (разрешение 0,1 дБ) на 50 Ом; защита выхода до 25 Вт макс.; цифровая индикация; память до 20 профилей; RS-232C; масса 14 кг
- Частотный диапазон 10 МГц ... 3000 МГц
- Прямой цифровой синтез сигналов
- Высокое разрешение выходной частоты (1 Гц)
- Низкий уровень фазовых шумов
- Девиация частоты до 100 кГц с разрешением 0,1 кГц
- Широкий диапазон установки выходного уровня (-120 ... 0 дБм)
- Защита выхода от внешнего источника (25 Вт максимально)
- Запись в память до 20 профилей
Технические данные:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ВЫХОДНАЯ ЧАСТОТА |
Диапазон |
10 МГц…3000 МГц |
|
Дискретность установки |
1 Гц |
|
|
Погрешность установки |
± 5Ч10-8 (0,05 ppm) |
|
|
Защита выхода |
Обеспечивается защита при подаче от внешнего источника: до 25 Вт (максим.) |
|
|
ВЫХОДНОЙ УРОВЕНЬ |
Диапазон |
Минус 120…0 дБм |
|
Дискретность установки |
0,1 дБ |
|
|
Погрешность установки уровня |
± 2 дБ (-30…110 дБм) |
|
|
КСВН |
< 1,5 |
|
|
Выходное сопротивление |
50 Ом |
|
|
СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ |
Фазовый шум |
-92,0 дБс/Гц (при отстройке на 10 кГц) |
|
Гармоники несущей |
≤ минус 30 дБс |
|
|
Негармонические составляющие |
≤ минус 50 дБс |
|
|
ВНУТРЕННЯЯ ЧМ МОДУЛЯЦИЯ |
Девиация частоты |
0,0…100 кГц |
|
Дискретность установки |
0,1 кГц |
|
|
Частота модуляции |
100 Гц …20 кГц |
|
|
ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ |
Входной уровень |
1 В пик. |
|
Импеданс |
50 Ом |
|
|
Тип соединителя |
BNC |
|
|
ОБЩИЕ ДАННЫЕ |
Габаритные размеры |
130 х 430 х 435 мм |
|
Напряжение питания |
115 / 230 В, 50 / 60 Гц |
|
|
Масса |
18 кг |
|
|
Комплект поставки |
Сетевой шнур (1), соединительный кабель N-типа (1), предохранитель, руководство по эксплуатации |
