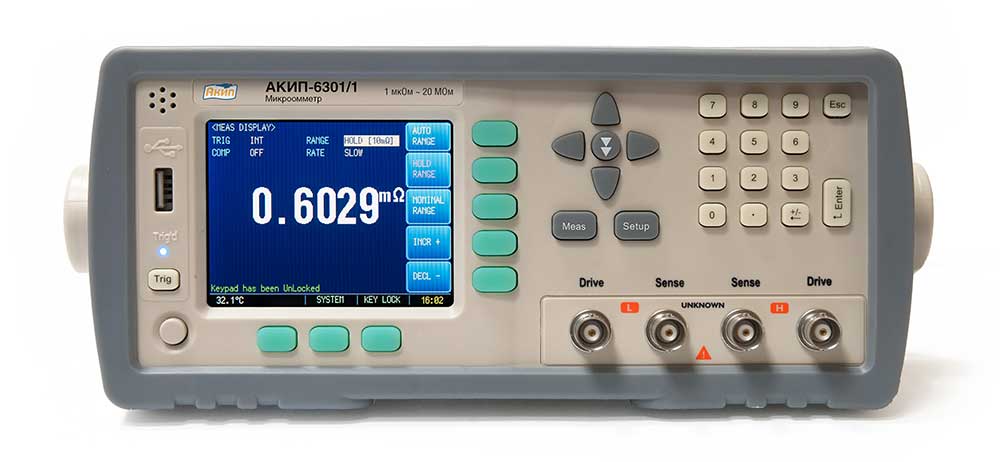

Микромметр АКИП-6301/1

Микроомметр цифровой: 1 мкОм…20 МОм, базовая погрешность 0,05%, 5-разрядная индикация, макс. ток измерения 1 А, ручной и автоматический выбор предела, измерение в абсолютных и относительных единицах, 4-х проводная схема измерения с термокомпенсацией, скорость измерения - 140/ 67 / 35/ 12/ 2 изм./с, режим компарирования, звуковая сигнализация в режиме допускового контроля, запись до 20 профилей, интерфейс RS-232, масса 4 кг

Представляем серию цифровых микроомметров АКИП-6301, -6301/1, -6301/2 предназначенных для точного измерения на постоянном токе (Rdc) малых и сверхмалых сопротивлений резисторов, шунтов, переключателей, реле, соединителей, коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных микросхем. Приборы предназначены также для измерений переходного сопротивления контактов и надежности гальванических соединений (металлосвязи).

Старшая модель АКИП-6301 является новаторским прецизионным  микрометром с высокой скоростью измерений и многоразояжным графическим индикатором высокого разрешения.  Скорость измерений выбирается из 4-х фиксированных значений (макс. 167 изм/с).  Диапазон измерения сопротивленя 0,1мкОм – 1 ГОм. Максимальная индикация на дисплее при отображении результата измерений «1.200.000». Для обеспечения заявленной прецизионности измерений малых сопротивленгий необходимо использовать 4-х проводную  схему подключения объекта измерений (с разносом токовых и потенциальных точек).

Новинка может предлагаться как вариант замены устаревших цифровых омметров  (типа  Щ306-2 и др.). Основные технические характеристки АКИП-6301 приведены в таблице 1.

АКИП-6301/1 и АКИП-6301/2

Данные микроомметры представляют собой новое поколение измерителей сопротивления постоянного тока, имеющих высокую точность и повышенную  стабильность измерений, которая обеспечивается применением 32-разрядных  процессоров на базе ARM-технологии. Приборы оснащены большим цветным графическим дисплеем (диаг. 9 см). Основные технические характеристки моделей приведены в таблице 1.

Новинки поддерживают использование стандартных команд удаленного управления от внешнего ПК (язык SCPI для типовых задач программирования прибора), что обеспечивает полное и эффективное дистанционное управление измерителем. Встроенный компаратор АКИП-6301/1 в режиме допускового контроля (Comp - тест по заданному лимиту) обеспечивает вывод результата сравнения для сортировки компонентов внешним манипулятором по 10 областям допуска.

Наличие интерфейса Handler (механическая «рука») позволяет легко реализовать на базе АКИП-6301/1 автономную систему измерений параметров с автоматической отбраковкой деталей для повышения производительности тестирования компонентов при сортировке, а также для автоматизации обработки данных в системе контроля качества.

АКИП-6301/1 и АКИП-6301/2 могут применяться для измерения различных типов резисторов сверхмалых номиналов, сопротивлений контактов коммутаторов, сопротивлений контактных групп разъемов, катушек реле, трансформаторов, дросселей, двигатели, сопротивления катушек приводов и соленоидов, контактов. Технические характеристики  приборов позволяют оценивать надежность сварных швов металлов, качество пайки проводников, измерять электрическое сопротивления металлических заклепок (автомобили, маломерные суда и катера из сборных металлоконструкций, авионика и самолетостроение), тестировать дорожки печатных плат для обнаружения трещин, отслоения монтажа,  выявления неоднородностей и других дефектов производства.

Технические характеристики
