Микроомметр ИКС-5
Микроомметр 1...10000мкОм
Прибор ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в том числе переходного сопротивления высоковольтных выключателей и разъединителей.
Прибор ИКС-5 позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм.
Прибор формирует стабильный измерительный ток, усиливает и преобразует в цифровой код сигнал, снимаемый с потенциальных зондов, индицирует измеренное значение сопротивления.
Прибор предназначен для применения на предприятиях энергетики, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.
Прибор ИКС-5 тепло-, холодо-, влагопрочный и обладает прочностью при транспортировании в соответствии с ГОСТ 22261-94 для средств измерений 4 группы.
Технические характеристики
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ |
Диапазон измеряемого электрического сопротивления |
1...10000мкОм |
|
Допускаемая основная относительная погрешность |
±(0,5+0,01(10000//R-1))% |
|
|
Входное сопротивление прибора, не менее |
9 кОм |
|
|
Цена единицы наименьшего разряда кода при измеряемом электрическом сопротивлении менее 1000 мкОм |
0,1 мкОм |
|
|
Цена единицы наименьшего разряда кода при измеряемом электрическом сопротивлении 1000 мкОм и более |
1 мкОм |
|
|
Время одного измерения, не более |
2 с |
|
|
Время установления рабочего режима, не менее |
5 с |
|
|
Интервал времени между измерениями, не менее |
4 с |
|
|
ОБЩИЕ ДАННЫЕ |
Сопротивление токовых измерительных проводов, не более |
0,2 Ом |
|
Габаритные размеры прибора |
140x55x100 мм |
|
|
Масса без измерительных проводов, не более |
1 кг |
|
|
Питание прибора |
свинцово-кислотная аккумуляторная батареи 6В/1,3А-ч. или от сети переменного тока напряжением 220 В и частотой 50 Гц через зарядно-питающее устройство. |
|
|
Время заряда аккумулятора, не более |
15 часов |
|
|
Средний срок службы прибора, не менее |
5 лет |
|
|
Средняя наработка на отказ, не менее |
20000 ч. |
|
|
Рабочие условия эксплуатации |
температура окружающей среды |
-10...55°С |
|
относительная влажность воздуха |
90 % при 30°С |
|
|
атмосферное давление |
84. ..106,7 кПа |
|
|
напряженность электрического поля частотой |
50 Гц до 5 кВ/м |
|
|
напряженность магнитного поля частотой |
50 Гц до 400 А/м |
|
|

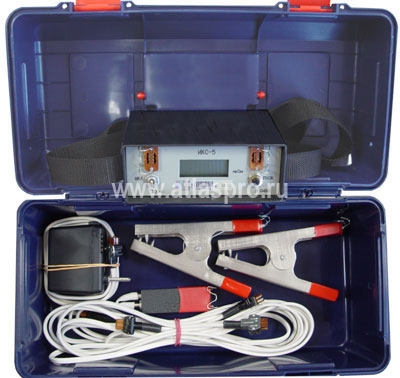

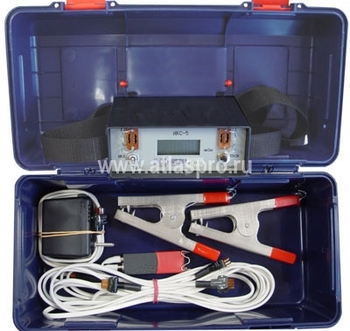

Состав прибора |
Измерительный прибор |
1 шт. |
|
Длинные измерительные провода |
2 шт. по 12 метров |
|
|
Короткие измерительные провода |
2 шт. по 3 метра |
|
|
Щупы в виде зажимов типа «крокодил» |
2 шт. |
|
|
Щуп штыревой |
1 шт. |
|
|
Аккумуляторная батарея, 6 В емкостью не менее 1,2 Ач (установлена внутри прибора) |
1 шт. |
|
|
Зарядно-питающее устройство |
1 шт. |
