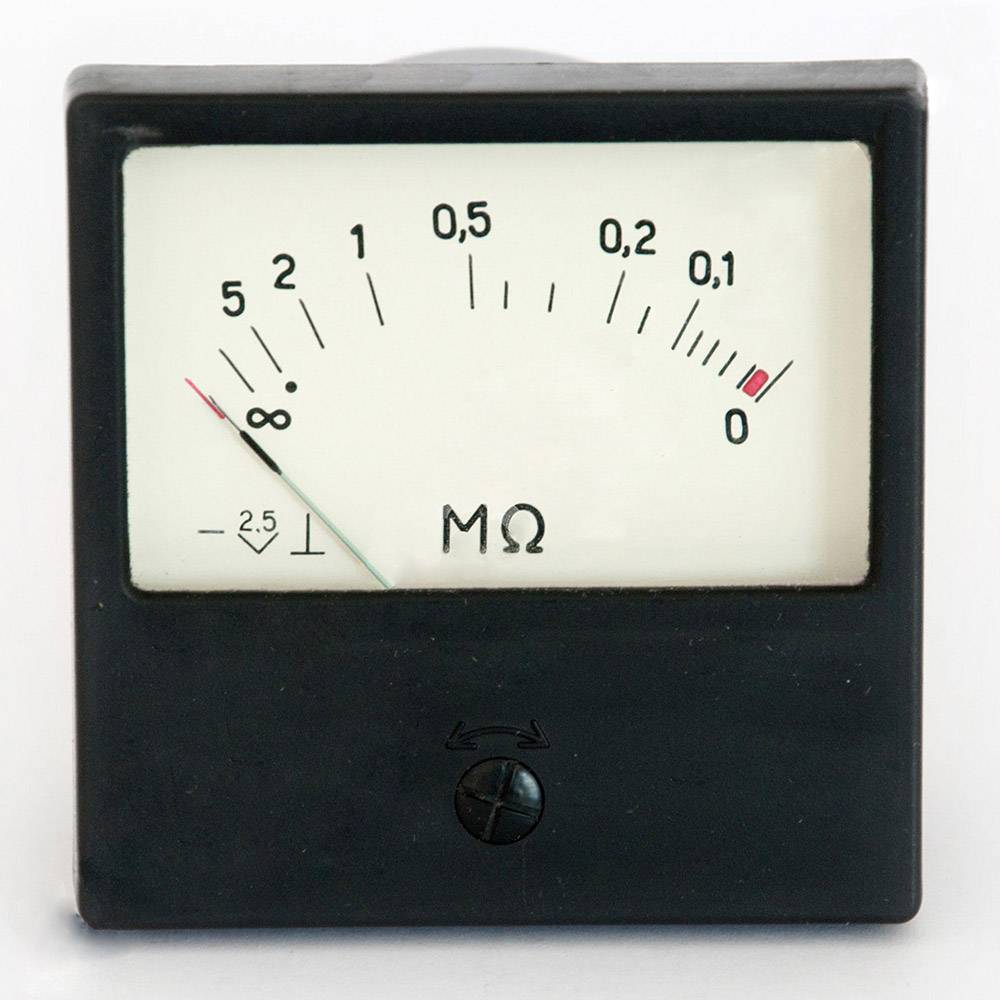

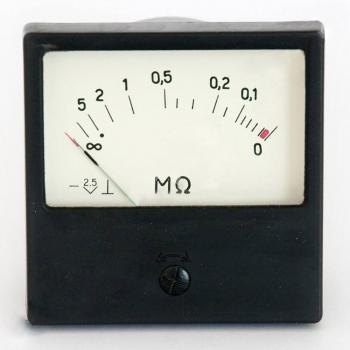

Омметр М-419
Омметр, 0-5 МОм, щитовой для сетей переменного тока, кл.т. 2,5
Измерительный прибор - Омметр щитовой М419 определяет сопротивление изоляции однофазных или трехфазных сетей переменного тока, находящихся под напряжением с изолированной нейтралью напряжением до 420 В, частотой 45-500 Гц.
Технические характеристики измерительного прибора - омметр М419:
- Диапазон измерения омметра– 0 - 5 МОм.
- Минимальная цена деления шкалы - 0.02 Мом
- Класс точности измерительного прибора – 2,5.
- Напряжение питания – 220 В частотой 45-500 Гц.
- Потребляемая мощность омметра - не более 1 Вт
- Входное сопротивление - не менее 250 кОм.
- Условия эксплуатации - от минус 50 ° С до плюс 70 ° С.
- Габаритные размеры, мм – 80х80х100.
- Масса, кг , не более – 0,2.
- Режим работы - непрерывный, продолжительность непрерывной работы не ограничена.
Допускается прерывистый режим работы.
Не разрешается включать одновременно два омметра в одну сеть.
Зажим "3" омметра должен быть заземлен или соединен с корпусом, так как омметр измеряет эквивалентное сопротивление изоляции сети по отношению к земле или к корпусу.
Если омметр не включен в сеть - то его указатель находится на отметке механического нуля (крайней отметке красного цвета в левом конце шкалы). Если при правильном включении омметра указатель остается на отметке механического нуля - это указывает на неисправность омметра.
