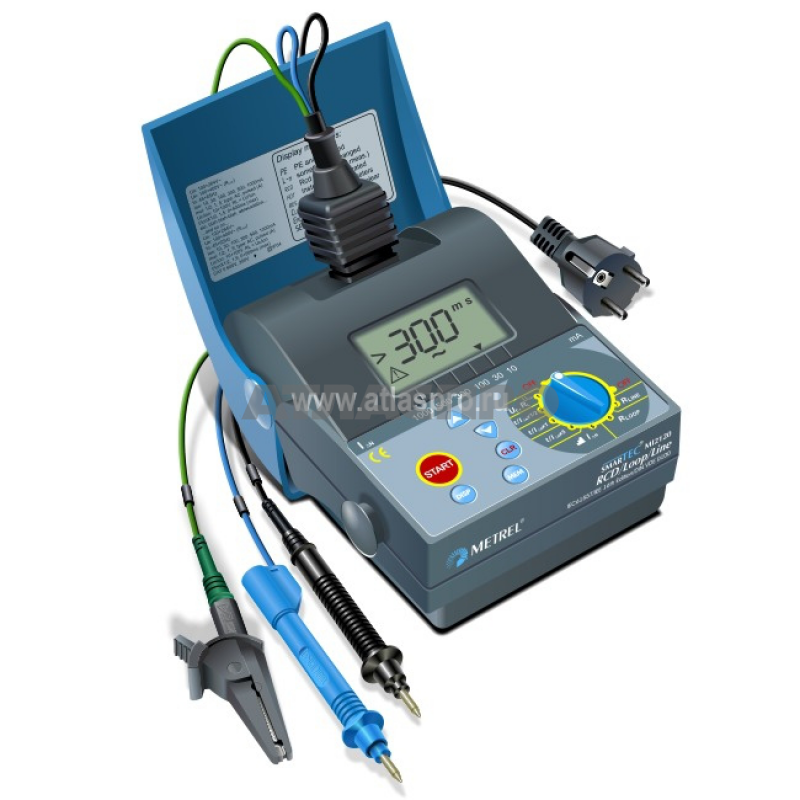

MI-2120 измеритель УЗО
MI 2120 - измерительный прибор прибор для тестирования УЗО, а также измерения параметров линии (контура) без отключения УЗО.
2 измерительных прибора в 1
- Измерение сопротивления петли КЗ, фаза-ноль, фаза-земля
- Измерение сопротивления петли фаза-земля, фаза-ноль
- Измерение напряжения фаза-ноль, фаза-земля
- Измерение сопротивления шины земля, нейтраль и фаза
- Автоматический расчет значения предполагаемого тока короткого замыкания (Ipsc)
- Быстрое тестирование всех видов УЗО (10, 30, 100, 500, 1000 мА), как стандартного, так и селективного типа, АС и А типов
- Множитель испытательного тока х0,5, х1, х5, для проверки времени отключения на предельных значениях тока
- Возможность выбора угла сдвига фаз 0° (положительный), 180° (отрицательный)
- Измерение тока отключения УЗО (IΔ) с линейно изменяющимся значением тестируемой величины с высоким разрешением
- Измерение времени отключения УЗО (tΔ) при номинальном дифференциальном токе в соответствии со стандартами
- Измерение контактного напряжения (Uc) для проверки системы заземления. Измерение сопротивления шлейфа (заземления) без отключения УЗО
- Измерение напряжения между линейным и нейтральным проводами, а также измерение частоты
- 1000 ячеек памяти, а также программное обеспечение для распечатки протокола измерений
- Индикация, предупреждающая о неправильных или выходящих за пределы результатах
- Розетка для подключения внешнего зарядного устройства
- Автовыключение
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
||||
|
Измерение напряжения прикосновения |
Диапазон измерений |
от 0,1 В до 99,99 В |
||||
|
Разрешение |
0,01 и 0,1 В |
|||||
|
Погрешность измерения |
± (0,1 х Uc + 2 В). Uc - измеренное значение напряжения прикосновения |
|||||
|
Измерение электрического сопротивления заземления без отключения УЗО |
Диапазон измерений |
от 0,01 до 1999 Ом |
||||
|
Разрешение |
0,01, 0,1 и 1 Ом |
|||||
|
Погрешность измерения |
± (0,1 х RL + 0,2 Ом), Rl - измеренное значение сопротивления заземления |
|||||
|
Измерение действующего значения тока отключения УЗО |
Диапазон измерений |
от 2 до 1500 мА–УЗО типа А |
от 10 до 1100 мА – УЗО типа АС |
|||
|
Номинальный ток срабатывания УЗО |
||||||
|
10, 30, 100, 300, 500 и 1000 мА |
||||||
|
Разрешение |
1 мА |
|||||
|
Погрешность измерения |
±(0,1 хIΔN), IΔn - номинальный ток срабатывания УЗО |
|||||
|
Измерение времени срабатывания устройств защитного отключения |
Диапазон |
от 1 до 300 мс, УЗО типа А |
от 1 до 500 мс, УЗО типа АС |
|||
|
Погрешность |
±3 мс |
±3 мс |
||||
|
Разрешение |
1 мс |
1 мс |
||||
|
Измерение электрического сопротивления контура «фаза - земля» (петли короткого замыкания) |
Коэффициент усиления по току |
0,5, 1 и 5 |
||||
|
Диапазон |
от 1 до 300 мс, УЗО типа А |
от 1 до 500 мс, УЗО типа АС |
||||
|
Разрешение |
1 мс |
1 мс |
||||
|
Погрешность измерения |
±3 мс |
|||||
|
Измерение электрического сопротивления контура «фаза - земля» (петли короткого замыкания) (Rloop) |
Диапазон |
от 0,01 Ом до 1999 Ом |
||||
|
Разрешение |
0,01; 0,1 и 1 Ом |
|||||
|
Погрешность |
Определяется по основной абсолютной погрешности измерения |
|||||
|
электрического сопротивления контура «фаза – земля» (Rloop) |
||||||
|
Измерение электрического сопротивления линии «фаза - фаза», «фаза - нейтраль» (RLINE) |
||||||
|
Диапазон |
от 0,01 Ом до 1999 Ом |
|||||
|
Разрешение |
0,01; 0,1 и 1 Ом |
|||||
|
Погрешность |
± (0,05 х RLINE. + 0,05 Ом) |
|||||
|
Общие данные
|
Дисплей |
ЖК-индикатор монохромный |
||||
|
Условия эксплуатации |
0 С … 40 С |
10 С … 30 С (норм. условия) |
||||
|
отн. влажность < 85% |
40…60% (норм. условия) |
|||||
|
Объем памяти |
1000 тестов |
|||||
|
Напряжение питания |
1,5 В х 6 (тип АА) (в комплект не входят) |
|||||
|
Ресурс батарей |
до 150 часов |
|||||
|
Исполнение |
МЭК 61010-1(прибор), МЭК 61010-2-31(принадлежности) Защита по входу - кат. III ~300 В ; Защита изоляции – кат. II |
|||||
|
Габаритные размеры |
95 х 155 х 190 мм |
|||||
|
Масса |
1,2 кг |
|||||
|
Комплект поставки |
Измеритель параметров УЗО Ml 2120 (1), Силовой измерительный кабель 1,5 м (1), Универсальный тестовый кабель 3 х 1,5 м (1), Тестовый наконечник (2), Зажим (2), Руководство по эксплуатации (1), Методика поверки (1) |
|||||
|
Опции |
Транспортная сумка, плечевой ремень для переноски, универсальный тестовый кабель 3Х1,5 м, 2 тестовых наконечника, зажим «крокодил», аккумуляторы с зарядным устройством, ПО управления + кабель RS-232 |
|||||
