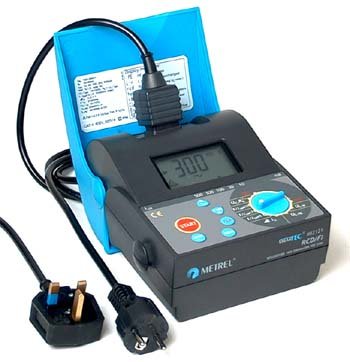

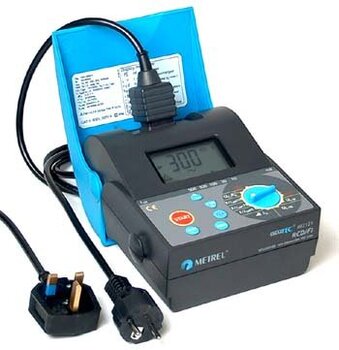

MI-2121 измеритель УЗО
Измеритель параметров УЗО (АС типа, общих и селективных): время отключения 0-300/500 мс (4 диапазона),токи отключения 5 мА-2500мА (15 фикс.значения); напряжение прикосновения 0-100 В; измерение U = 0-440В, 45-65 Гц; измерение R петли без отключения УЗО,память 1000 ячеек, ЖК-дисплей; интерфейс RS-232, ПО, питание 6 х 1,5В; масса 1,2 кг.
- Измерение времени и тока отключения УЗО
- Выбор типа УЗО (общего или селективного)
- Измерение сопротивления петли (без отключения УЗО)
- Измерение напряжения прикосновения
- Измерение напряжения и частоты
- Номинальный ток УЗО от 5 мА до 2500 мА
- Задание начальной фазы тестирования
- Внутренняя память до 1000 тестов, интерфейс RS-232
- Большой ЖК-индикатор с наклонным расположением
- Защита измерительного входа
- Батарейное питание, автовыключение питания
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
|
ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК |
Номинальные значения (I N) |
10 мА, 30 мА , 100 мА, 300 мА, 500 мА |
|
|
Множители (I NхM) |
0,5; 1; 5 |
||
|
Начальная фаза теста |
Выбирается вручную: 0 или 180 (цепь «фаза – земля») |
||
|
ИЗМЕРЕНИЕ ТОКА ОТКЛЮЧЕНИЯ |
Диапазон измерений, мА |
0,2 – 1,1 I N |
|
|
Разрешение (мА) |
0,05 I N |
||
|
Погрешность измерения |
±10% I N |
||
|
ИЗМЕРЕНИЕ ВРЕМЕНИ ОТКЛЮЧЕНИЯ |
Тип УЗО |
Общего типа |
селективные |
|
Диапазон измерений, мс (для режима I N Х 5) |
0…300 |
0…500 |
|
|
(0…40) |
(0…150) |
||
|
Разрешение |
1 мс |
||
|
Погрешность измерения |
3мс |
||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ И ЧАСТОТЫ |
Диапазон / Разрешение |
0…440 В / 1 В |
|
|
Погрешность измерения |
±(3%+3В) |
||
|
Индикация частоты |
45-65 Гц (номинал) или DC |
||
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ |
Пределы напряжения / ток |
25 – 50 В / тестовый ток < 0,5 I N |
|
|
Диапазон измерений |
0,00 -19,99 В |
20-99,9 В |
|
|
Разрешение |
0,01В |
1 В |
|
|
Погрешность измерения |
(0…10) % +0,2 В |
||
|
ПОЛНОЕ СОПРОТИВЛЕНИЕ ПЕТЛИ (БЕЗ ОТКЛ. УЗО) |
Диапазон измерений |
0,00 – 19,99; 20,0 – 199,9; 200 - 1999 |
|
|
Разрешение |
0,01; 0,1; 1 |
||
|
Погрешность |
Определяется по основной погрешности напряжения прикосновения |
||
|
Тестовый ток |
< 0,5 I N |
||
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
ЖК-индикатор монохромный |
|
|
Условия эксплуатации |
0 С … 40 С |
10 С … 30 С (норм. условия) |
|
|
отн. влажность < 85% |
40…60% (норм. условия) |
||
|
Объем памяти |
1000 тестов |
||
|
Напряжение питания |
1,5 В х 6 (тип АА) (в комплект не входят) |
||
|
Ресурс батарей |
до 150 часов |
||
|
Исполнение |
МЭК 61010-1(прибор), МЭК 61010-2-31(принадлежности) Защита по входу - кат. III ~300 В ; Защита изоляции – кат. II |
||
|
Габаритные размеры |
95 х 155 х 190 мм |
||
|
Масса |
1,2 кг |
||
|
Комплект поставки |
Силовой измерительный кабель 1,5 м, руководство по эксплуатации |
||
|
Опции |
Транспортная сумка, плечевой ремень для переноски, универсальный тестовый кабель 3Х1,5 м, 2 тестовых наконечника, зажим «крокодил», аккумуляторы с зарядным устройством, ПО управления + кабель RS-232 |
||
