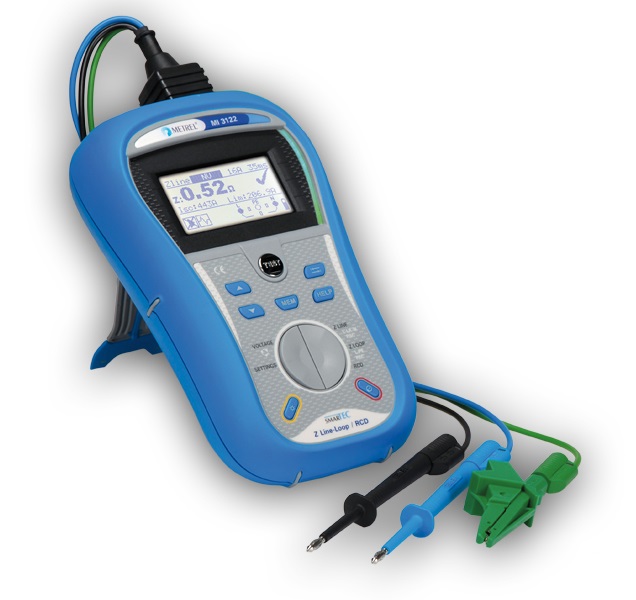

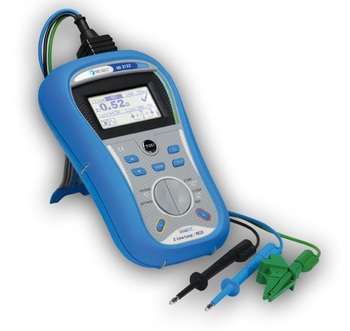

MI-3122 измеритель УЗО
С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции:
- Измерение времени срабатывания УЗО
- Измерение тока срабатывания УЗО
- Измерение напряжения прикосновения
- Измерение полного сопротивления контура без отключения УЗО
- Измерение полного сопротивления контура и линии
- Расчет предполагаемого тока КЗ
- Проверка последовательности чередования фаз
- Измерение напряжения и частоты
Отличительные особенности:
- Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный)
- Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА
- Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5
- Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО
- Встроенная память позволяет сохранить до 1500 измерений
- Измерение полного сопротивления контура при измерительном токе 6,5A
- Опциональный трехфазный адаптер
- Подключение к ПК посредством RS-232- или USB- интерфейосов
- Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений
- Магнит для фиксации прибора рядом с испытываемым объектом
- Размеры: 135 x 230 x 75 мм
Технические характеристики
|
Функции |
Диапазон измерений |
Разрешение |
Погрешность измерений |
| Номинальный дифференциальный ток УЗО I?N | 10, 30, 100, 300, 500, 1000 мА | ||
| Множитель I?N | x 0,5, x 1, x 2, x 5 | ||
| Ток срабатывания УЗО | (0,2...1,1)x I?N син. ток (тип AC) | 0,05 x I?N | ± 0.1 I?N |
| (0,2...1,5)x I?N имп. ток (тип A, I?N≥30 мА) | 0,05 x I?N | ± 0.1 I?N | |
| (0,2.. .2,2)x I?N имп. ток (тип A, I?N<30 мА) | 0,05 x I?N | ± 0.1 I?N | |
| Время срабатывания УЗО | 0,0…40,0 мс | 0,1 мс | ± 1 мс |
| 40,1 … 2000,0 мс | 0,1 мс | ± 3 мс | |
| Полное сопротивление линии | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
| 100…999 Ом | 1 Ом | ±10 % от измер. | |
| 1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
| Полное сопротивление контура | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
| 100…999 Ом | 1 Ом | ±10 % от измер. | |
| 1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
| Напряжение | 0…550 В | 1В | ±(2 % от измер. + 2 емр) |
| Частота | 10…550 Гц | ||
| Чередование фаз | 1.2.3 или 3.2.1 | ||
| Питание | 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА) | ||
| Категория перенапряжения | 600V CAT III, 300V CAT IV | ||
| Степень защиты | Двойная изоляция | ||
| Рабочие условия | От -10 до 40 С ° | ||
| Подключение к ПК | RS 232 или USB |
