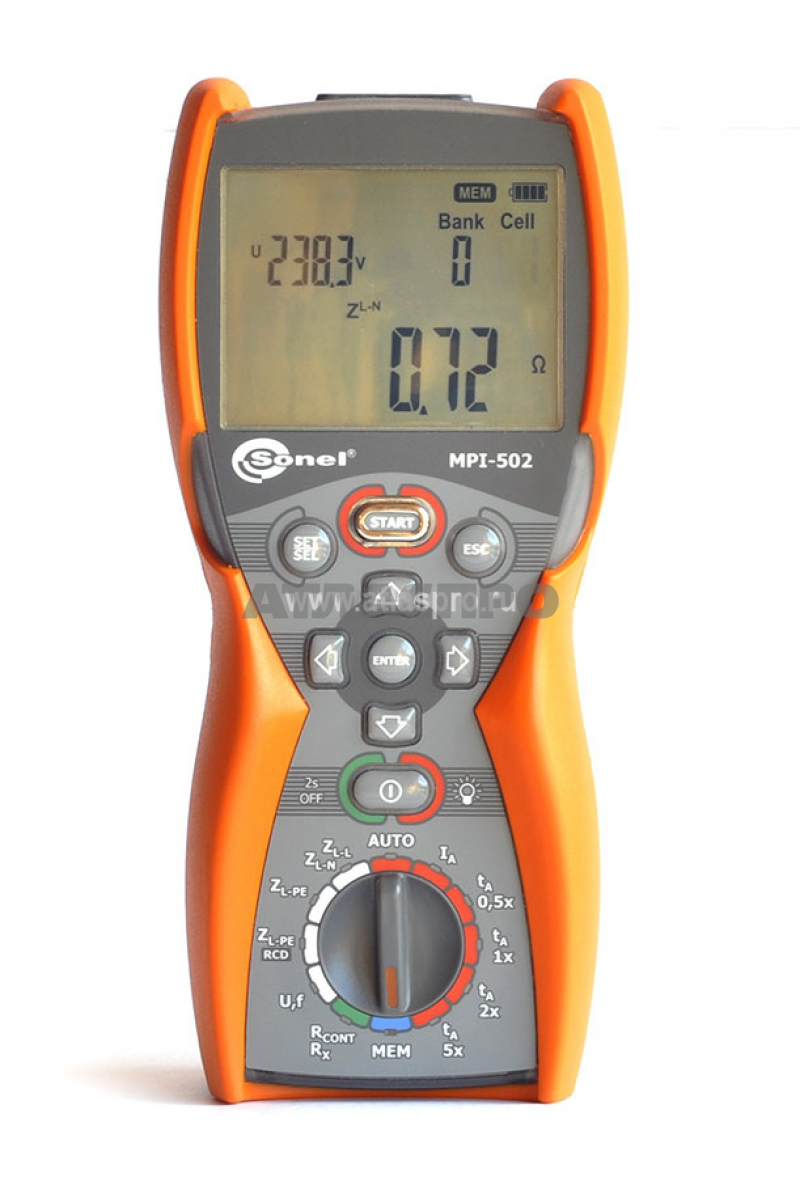

Измеритель параметров электробезопасности электроустановок
Назначение и область применения:
Предназначен для электромонтажников и энергетических служб предприятий, выполняющих большое количество измерений. Удобство MIE-500 - в его многофункциональности. Можно использовать один прибор для контроля параметров работы всех видов защит. Прибор применяется в сетях системы с номинальным напряжением 220В.
Основные характеристики:
- вычисление значения ожидаемого тока короткого замыкания;
- быстрая проверка целостности и правильности подключения нулевых проводников;
- измерение сопротивления заземляющих устройств;
- измерение напряжения прикосновения;
- измерение параметров устройств защитного отключения (УЗО) типа АС и А;
- создаваемый ток утечки, выбранный Пользователем
- Времени отключения сети при срабатывании УЗО
- Сопротивления защитного заземления
- Напряжения прикосновения относительно номинального дифференциального тока;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током;
- Для вычисления:
Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений)
- Для запоминания и передачи в компьютер:
Данных измерений и вычислений
Технические характеристики
| Диапазон |
Разрешение |
Погрешность основная |
| 0…299,9 В |
0,1 В |
± (2 %U + 6 е.м.р.) |
| 300…500 В |
1 В |
± (2 %U + 2 е.м.р.) |
| Диапазон |
Разрешение |
Погрешность основная |
| 45,0…65,0 Гц |
0,1 Гц |
± (0,1% f + 1 е.м.р.) |
| Диапазон |
Разрешение |
Погрешность основная |
| 0...19,99 Ом |
0,01 Ом |
± (5% Zs + 3 е.м.р.) |
| 20,0...199,9 Ом |
0,1 Ом |
| 200...1999 Ом |
1 Ом |
| Диапазон |
Разрешение |
Погрешность основная |
| 0...19,99 Ом |
0,01 Ом |
± (5% Zs + 5 е.м.р.) от Zs |
| 20...199,9 Ом |
0,1 Ом |
| Диапазон |
Разрешение |
Основная погрешность |
| 0,058…1,999 A |
0,001 A |
Определяется по основной погрешности полного
сопротивления петли короткого замыкания |
| 2,00…19,99 A |
0,01 A |
| 20,0…199,9 A |
0,1 A |
| 200…1999 A |
1 A |
| 2,00…19,99 кA |
0,01 кA |
| 20,0…40,0 кA |
0,1 кA |
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 0…19,99 Ом |
0,01 Ом |
± (6% Zs+ 10 е.м.р.) |
| 20,0…199,9 Ом |
0,1 Ом |
± (6% Zs+ 5 е.м.р.) |
| 200…1999 Ом |
1 Ом |
| Диапазон |
Разрешение |
Погрешность основная |
| 0...19,99 Ом |
0,01 Ом |
± (6% Zs + 10 е.м.р.) от Zs |
| 20...199,9 Ом |
0,1 Ом |
± (6% Zs + 5 е.м.р.) от Zs |
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 0,058…1,999 A |
0,001 A |
Определяется по основной погрешности полного
сопротивления петли короткого замыкания |
| 2,00…19,99 A |
0,01 A |
| 20,0…199,9 A |
0,1 A |
| 200…1999 A |
1 A |
| 2,00…19,99 кA |
0,01 кA |
| 20,0…24,0 кA |
0,1 кA |
| Тип выключателя |
Установка кратности |
Диапазон измерения |
Разрешение |
Основная погрешность |
| Общего типа |
0,5 IΔn |
0..300 мс |
1 мс |
± (2% tA+ 2 е.м.р.)* |
| 1 IΔn |
| 2 IΔn |
0…150 мс |
| 5 IΔn |
0…40 мс |
| Селективный |
0,5 IΔn |
0..500 мс |
| 1 IΔn |
| 2 IΔn |
0…200 мс |
| 5 IΔn |
0…150 мс |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мА |
0,01 кОм ..5,00 кОм |
0,01 кОм |
4 мА |
0…+10% RE ± 8 е.м.р. |
| 30 мA |
0,01 кОм ..1,66 кОм |
12 мА |
0…+10% RE ± 5 е.м.р. |
| 100 мA |
1 Ом..500 Ом |
1 Ом |
40 мA |
0…+5% RE ± 5 е.м.р. |
| 300 мA |
1 Ом..166 Ом |
120 мA |
| 500 мA |
1 Ом..100 Ом |
200 мA |
| 1000 мA |
1 Ом..50 Ом |
400 мA |
| Диапазон |
Разрешение |
Номинальный ток |
Основная погрешность |
| 0..9,9 В |
0,1 В |
0,4*IΔn |
0..10% UB ± 5 е.м.р. |
| 10..99,9 В |
0..15% UB |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мA |
3,3..10,0 мA |
0,1 мA |
0,3 × IΔn..1,0 × IΔn |
± 5% IΔn |
| 30 мA |
9,0..30,0 мA |
| 100 мA |
33..100 мA |
1 мA |
| 300 мA |
90..300 мA |
| 500 мA |
150..500 мA |
| 1000 мA |
330..1000 мA |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мA |
4,0..20,0 мA |
0,1 мA |
0,4 × IΔn..2,0 × IΔn |
± 10 % IΔn |
| 30 мA |
12,0..42,0 мA |
0,4 × IΔn..1,4 × IΔn |
±10 % IΔn |
| 100 мA |
40..140 мA |
1 мA |
| 300 мA |
120..420 мA |
| 500 мA |
200..700 мA |
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00…19,99 Ом |
0,01 Ом |
± (2% R + 3 е.м.р.) |
| 20,0…199,9 Ом |
0,1 Ом |
| 200…400 Ом |
1 Ом |
| Диапазон |
Разрешение |
Основная погрешность |
| 0,00…199,9 Ом |
0,1 Ом |
± (3% R + 3 е.м.р.) |
| 200…2000 Ом |
1 Ом |
| Дополнительные технические характеристики |
|
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 |
IP67 |
| Питание измерителя |
батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА |
| Температура хранения |
-20…+70°C |
| Температура рабочая |
0…+50°C |
| Время до самовыключения |
устанавливается в меню прибора |
| Количество измерений Z, RE или RCD (для щелочных батареек) |
>3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных батареек) |
>2000 |
| Память результатов измерения |
990 ячеек, 10000 результатов |
