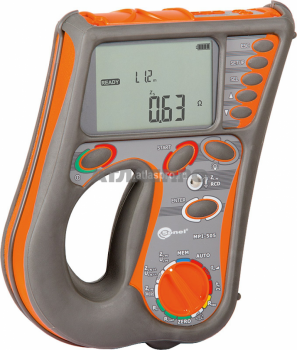

MPI-505 измеритель УЗО
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики:
- измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания
- измерение параметров УЗО АС и А типов: ток и время срабатывания
- измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В
- измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом
- определение последовательности чередования фаз и перекоса фаз по напряжению
- память результатов измерений 990 ячеек
- передача данных в компьютер (USB интерфейс)
Номер в Госреестре: 44170-10
Класс защиты: IV 300 В (III 600V) согласно PN-EN 61010-1
Температурный диапазон: 0+40°C
Габариты ШxВxГ: 260x190x60 мм
Масса: около 2,2 кг
Технические характеристики
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…440 В | 1 В | ± (2 %U + 2 е.м.р.) |
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,055…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
| 200…1999 Ом | 1 Ом |
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом | ± (6% Zs + 5 е.м.р.) от Zs |
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…24,0 кA | 0,1 кA |
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс |
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA | ||
| 1000 мA | 1 Ом..50 Ом | 400 мA |
| Диапазон | Разрешение | Номинальный ток | Основная погрешность |
|---|---|---|---|
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. |
| 10..99,9 В | 0..15% UB |
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA | |||
| 1000 мA | 330..1000 мA |
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 12,0..30,0 мA | 0,35 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA | |||
| 500 мA | 200..700 мA |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…400 Ом | 1 Ом |
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…199,9 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
| 200…1999 Ом | 1 Ом |
| Диапазон отображения для Un= 100В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…500 MОм | 1 MОм |
| Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм |
| Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм | |
| 1,00…2,00 ГОм | 0,01 ГОм |
| Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
|---|---|---|
| 0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм | |
| 200…999 MОм | 1 MОм | |
| 1,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
| Температура хранения | -20…+60°C |
| Температура рабочая | 0…+40°C |
| Время до самовыключения | 120 секунд |
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 |
| Память результатов измерения | 990 ячеек, 3500 результатов |
| Интерфейс | USB |
