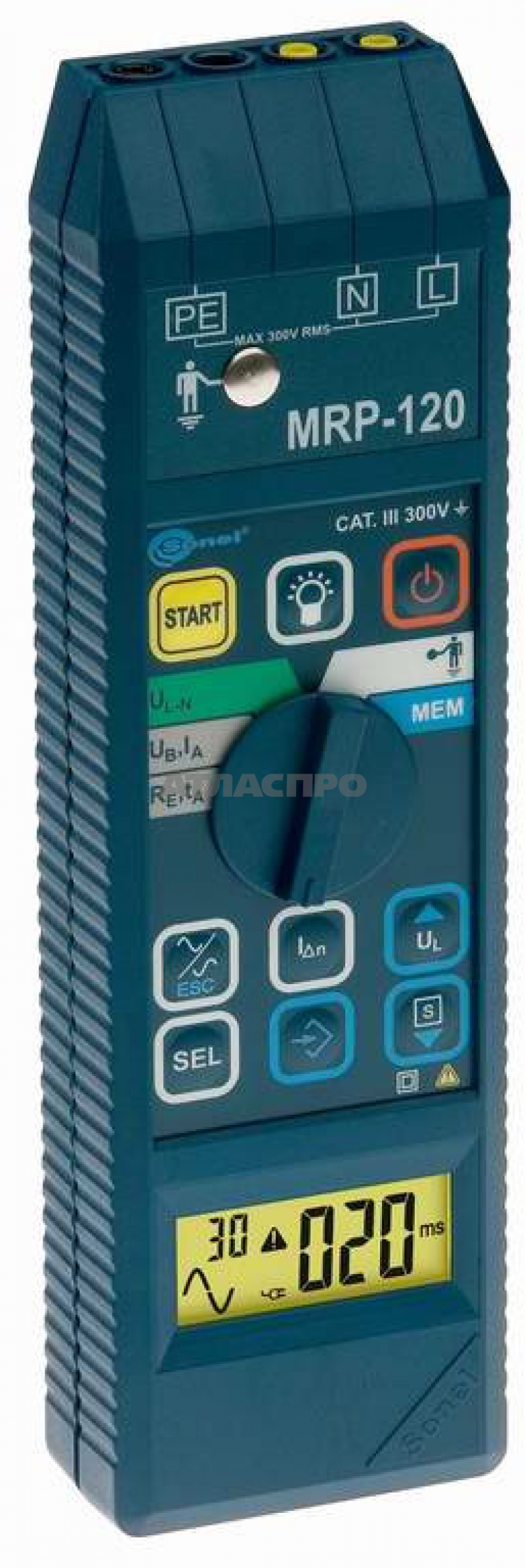

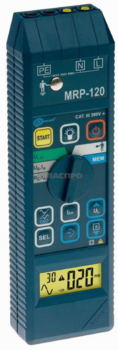

MRP-120 измеритель УЗО
Измеритель напряжения прикосновения и параметров устройств защитного отключения
Назначение и область применения:
Предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных электрических цепях переменного тока с номинальным напряжением 220В.
Основные характеристики:
- измерение параметров выключателей дифференциального тока типа АС (тока и времени отключения УЗО);
- форма создаваемого тока - синусоидальная;
- измерение параметров отключения выключателей дифференциального тока общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для выключателей дифференциального тока селективного типа - 12,5 В;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- обеспечение защиты от превышения безопасного напряжения во время измерения;
- измерение напряжения сети;
- память результатов измерений (400 ячеек);
- передача данных в компьютер.
Технические характеристики
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...250 В |
1 В |
± (1% и. в. + 2 ед. мл. разряда) |
|
Выбранный номинальный ток выключателя |
Диапазон отображения |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0...50 В |
0,1 В |
4 мА |
± (0...10% и. в. + 5 ед. мл. разряда) |
|
30 мА |
12 мА |
|||
|
100 мА |
40 мА |
± (0...4% и. в. + 5 ед. мл. разряда) |
||
|
300 мА |
120 мА |
|||
|
500 мА |
200 мА |
|
Тип выключателя |
Диапазон |
Разрешение |
Погрешность основная |
|
Общего типа |
0...200 мс |
1 мс |
± (2% и. в. + 1 ед. мл. разряда) |
|
Селективного |
0...500 мс |
|
Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
3,3...10 мА |
0,1 мА |
0,3 IΔn...1,0 IΔn |
± 5%IΔn |
|
30 мА |
9,0...30 мА |
|||
|
100 мА |
33...100 мА |
1 мА |
||
|
300 мА |
90...300 мА |
|||
|
500 мА |
150...500 мА |
|
Выбранный номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0,01 кОм...5,00 кОм |
0,01 кОм |
4 мА |
± (0%...+ 10% и. в. + 5 ед. мл. разряда) |
|
30 мА |
0,01 кОм...1,66 кОм |
12 мА |
± (0%...+ 10% и. в. + 3 ед. мл. разряда) |
|
|
100 мА |
1 Ом...500 Ом |
1 Ом |
40 мА |
± (0%...+ 4% и. в. + 4 ед. мл. разряда) |
|
300 мА |
1 Ом...166 Ом |
120 мА |
||
|
500 мА |
1 Ом...100 Ом |
200 мА |
± (0%...+4% и. в. + 3 ед. мл. разряда) |
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Диапазон напряжения, при котором производится измерение УЗО |
187...250 В |
|
Номинальная частота сети |
50 Гц |
|
Питание измерителя |
два алкалиновых элемента питания LR6 (размер АА) |
|
Температура хранения |
- 20...+ 60°C |
|
Температура номинальная |
+ 20...+ 25°C |
|
Коэффициент температурный: |
- |
|
для напряжения прикосновения |
± 1% измеряемой величины ± ед. мл. разряда / 10°C |
|
для измерения тока отключения |
0,5% измеряемой величины / 10°C |
|
Время до самовыключения |
120 секунд |
|
Дисплей |
жидкокристаллический, 3 цифры высотой 14 мм |
|
Стандарт качества |
разработка, проект и производство согласно ISO 9001 |
|
Прибор выполняет требования норм IEC 61557 |
|
| Стандартная комплектация: | Индекс |
| Провод измерительный 1,2м с острым зондом желтый | 113969058 |
| Провод измерительный 1,2 м с острым зондом черный | 113969050 |
| Зажим «Крокодил» изолированный чёрный | 115861044 |
| Кабель с сетевой вилкой UNI-SCHUKO (MRP-XXX, MIE-500) | 112411315 |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
| Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 227292001 |
| Дополнительная комплектация: | Индекс |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
| Адаптер трёхфазных гнёзд AGT-32 (MRP-120, MRP-200, MIE-500) | 094285016 |
| Кабель последовательного интерфейса OPTO-RS-232 (MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 112542007 |
| Адаптер трёхфазных гнёзд AGT-16 (MRP-120, MRP-200, MIE-500) | 094285008 |
