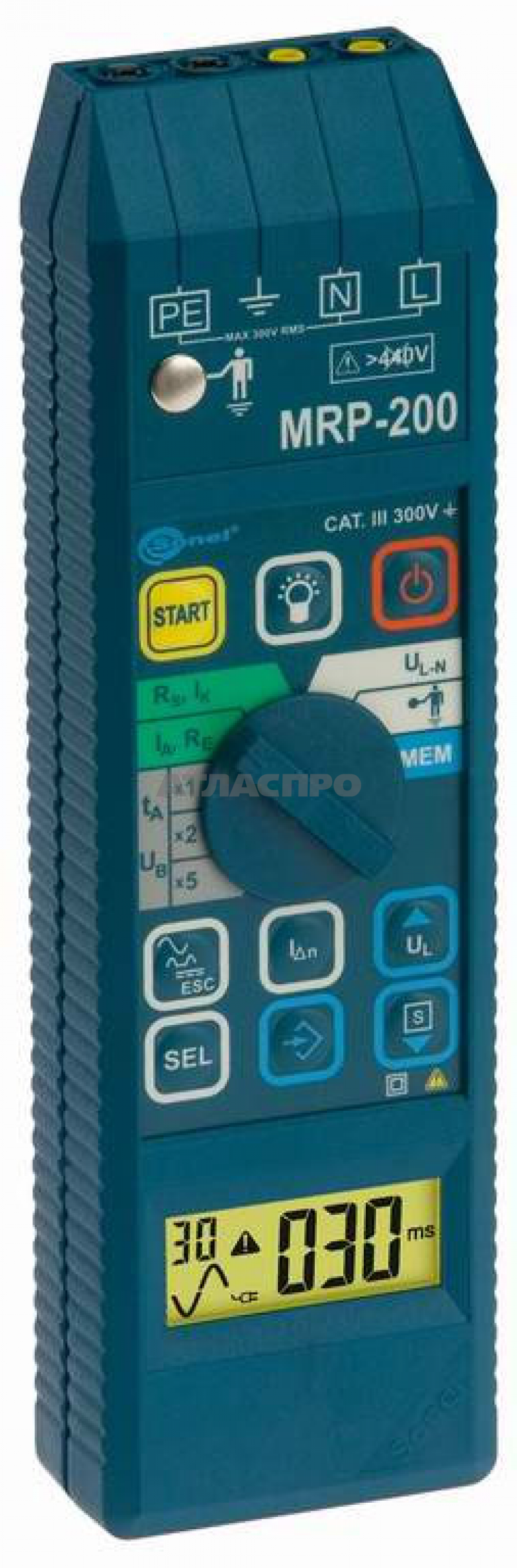

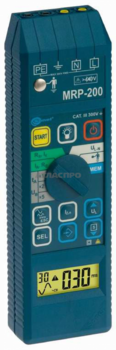

MRP-200 измеритель УЗО
Измеритель напряжения прикосновения и параметров устройств защитного отключения
Назначение и область применения:
Предназначен для измерения параметров устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. В отличие от MRP-120 оснащен дополнительной возможностью - измерение параметров петли короткого замыкания.
Основные характеристики:
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
- создаваемый ток - синусоидальный, постоянный пульсирующий и постоянный;
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- возможность измерения напряжения прикосновения и сопротивления заземляющего устройства без отключения питания и УЗО;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа - 12,5 В;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- обеспечение защиты от превышения безопасного напряжения во время измерения;
- оценка активного сопротивления петли короткого замыкания и вычисление значения ожидаемого тока короткого замыкания;
- память результатов измерений (400 ячеек) и возможность передачи результатов измерений в компьютер.
Технические характеристики
|
Номинальный ток выключателя |
Диапазон измерения |
Ток измерения |
Погрешность основная |
|
10 мА |
3,3 ...10,0 мА |
0,3 IΔn...1,0 IΔn |
±5% IΔn |
|
30 мА |
9,0 ...30,0 мА |
||
|
100 мА |
33 ...100 мА |
||
|
300 мА |
90 ...300 мА |
||
|
500 мА |
150 ...500 мА |
|
Номинальный ток |
Диапазон измерения |
Ток измерения |
Погрешность основная |
|
10 мА |
4,0 ...20 мА |
0,4 IΔn...2,0 IΔn |
±8 % IΔn |
|
30 мА |
12,0...42,0 мА |
0,4 IΔn...1,4 IΔn |
±7% IΔn |
|
100 мА |
40 ...140 мА |
||
|
300 мА |
120 ...420 мА |
|
Номинальный ток |
Диапазон измерения |
Ток измерения |
Погрешность основная |
|
10 мА |
4,0 ...20 мА |
0,4 IΔn...2 IΔn |
±8% IΔn |
|
30 мА |
12,0...60,0 мА |
||
|
100 мА |
40 ...200 мА |
||
|
300 мА |
120 ...600 мА |
|
Тип выключателя |
Установленная кратность |
Диапазон отображения |
Разрешение |
Погрешность основная |
|
Общего типа |
1 IΔn |
0...200 мс |
1 мс |
±(2% и.в. + 1 ед.мл.разряда) |
|
2 IΔn |
0...150 мс |
|||
|
5 IΔn |
0...40 мс |
|||
|
Селективного |
1 IΔn |
0...500 мс |
||
|
2 IΔn |
0...200 мс |
|||
|
5 IΔn |
0...150 мс |
|
Номинальный ток выключателя |
Диапазон |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0...50 В |
0,1 В |
4 мА |
±(0...10% и.в. +5 ед.мл.разряда) |
|
30 мА |
12 мА |
|||
|
100 мА |
40 мА |
±(0...4% и.в. +5 ед.мл.разряда) |
||
|
300 мА |
120 мА |
|||
|
500 мА |
200 мА |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,00...9,99 Ом |
0,01 Ом |
±(5% и.в. + 0,2 Ом) |
|
10,0...99,9 Ом |
0,1 Ом |
±(5% и.в. + 0,3 Ом) |
|
100...999 Ом |
1 Ом |
±(5% и.в. + 2 Ом) |
|
1,00...1,99 кОМ |
0,01 кОм |
±(2 % и.в. + 0,02 кОм) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,22...9,99 А |
0,01 А |
Определяется по основной погрешности активного сопротивления петли короткого замыкания |
|
10,0...99,9 А |
0,1 А |
|
|
100...999 А |
1 А |
|
|
1,00...9,99 кА |
0,01 кА |
|
|
10,0...22,0 кА |
0,1 кА |
|
Номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Погрешность основная |
|
10 мА |
0,01...5,00 кОм |
0,01 кОм |
4 мА |
±(0...+ 10% и.в. + 5 ед.мл.разряда) |
|
30 мА |
0,01...1,66 кОм |
12 мА |
±(0...+ 10% и.в. + 3 ед.мл.разряда) |
|
|
100 мА |
1 ...500 Ом |
1 Ом |
40 мА |
±(0...4% и.в. + 4 ед.мл.разряда) |
|
300 мА |
1 ...166 Ом |
120 мА |
||
|
500 мА |
1 ...100 Ом |
200 мА |
±(0...4% и.в. + 5 ед.мл.разряда) |
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN-EN 60529 |
IP40 |
|
Диапазон напряжения, при котором производится измерение УЗО и петли короткого замыкания |
187...250 В |
|
Номинальная частота сети |
50 Гц |
|
Питание |
два элемента питания LR6 (размер AA), алкалиновые |
|
Температура хранения |
-20...+60°C |
|
Температура номинальная |
+20...25°C |
|
Время до самовыключения |
2 минуты |
|
Количество ячеек памяти измерителя |
999 |
|
Стандартный интерфейс |
RS-232 |
|
Дисплей |
жидкокристаллический, 3 цифры высотой 14 мм |
|
Стандарт качества |
разработка, проект и производство согласно ISO 9001 |
|
Прибор выполняет требования норм IEC 61557 |
|
| Стандартная комплектация: | Индекс |
| Провод измерительный 1,2м с разъёмами «БАНАН» чёрный | 113969052 |
| Зажим «Крокодил» изолированный чёрный | 115861044 |
| Провод измерительный 1,2 м с острым зондом черный | 113969050 |
| Провод измерительный 1,2м с острым зондом желтый | 113969058 |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
| Кабель с сетевой вилкой UNI-SCHUKO (MRP-XXX, MIE-500) | 112411315 |
| Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 227292001 |
| Дополнительная комплектация: | Индекс |
| Провод измерительный 25м на катушке с разъёмами «банан» голубой | 115869642 |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
| Зонд измерительный для забивки в грунт (30см) | 115869645 |
| Адаптер трёхфазных гнёзд AGT-32 (MRP-120, MRP-200, MIE-500) | 094285016 |
| Адаптер трёхфазных гнёзд AGT-16 (MRP-120, MRP-200, MIE-500) | 094285008 |
| Катушка для намотки измерительного провода | 115861042 |
| Кабель последовательного интерфейса OPTO-RS-232 (MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 112542007 |
| Зонд измерительный для забивки в грунт (80см) | 115869662 |
| Футляр для двух зондов (80см) | 227292009 |
