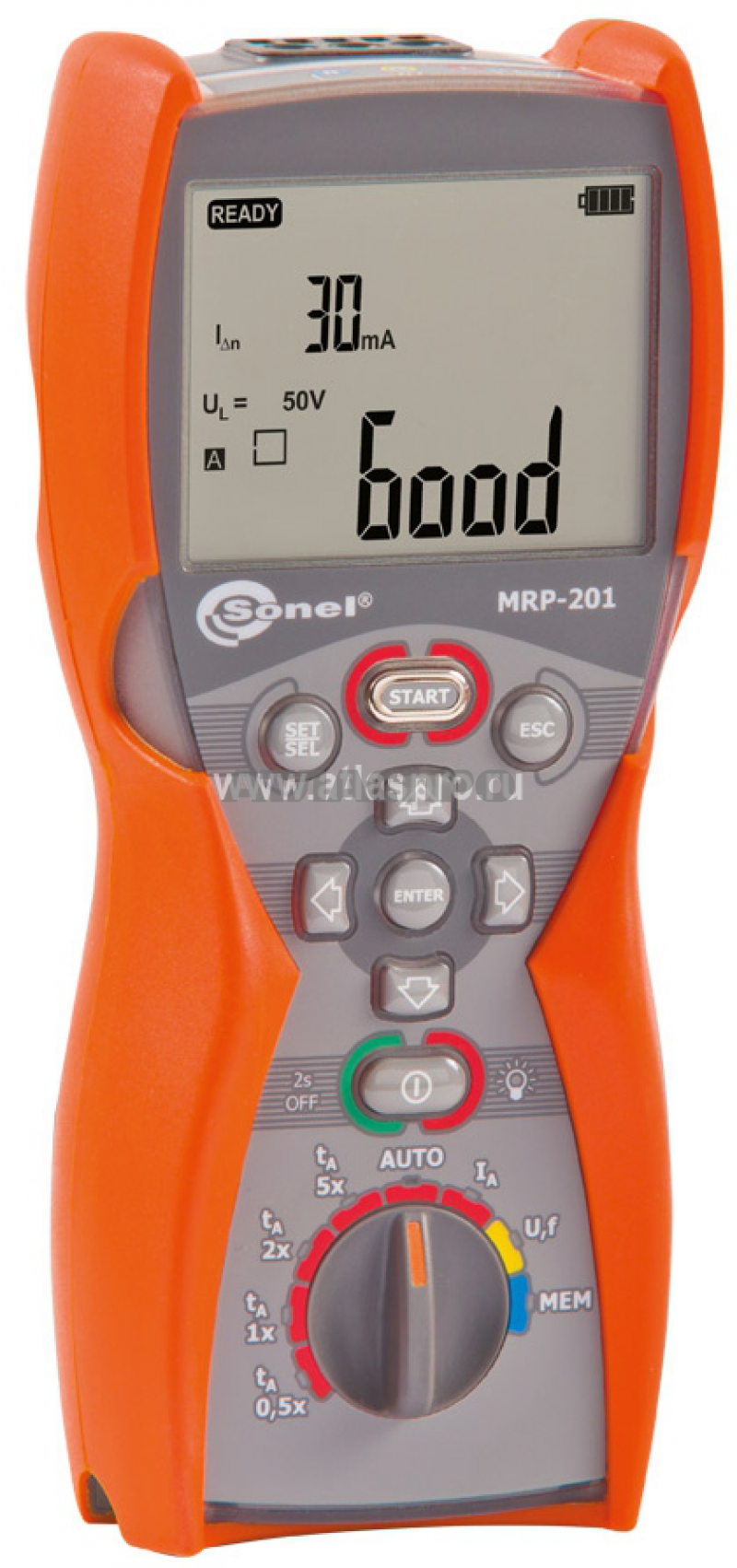

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока. Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.
Основные возможности:
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО)
- создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°)
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току
- автоматический режим измерения параметров УЗО
- измерение напряжения прикосновения
- возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО
- память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер
Технические характеристики
| Диапазон |
Разрешение |
Погрешность основная |
| 0…299,9 В |
0,1 В |
± (2 %U + 6 е.м.р.) |
| 300…500 В |
1 В |
± (2 %U + 2 е.м.р.) |
| Диапазон |
Разрешение |
Погрешность основная |
| 45,0…65,0 Гц |
0,1 Гц |
± (0,1% f + 1 е.м.р.) |
| Тип выключателя |
Установка кратности |
Диапазон измерения |
Разрешение |
Основная погрешность |
Общего типа
и с малой задержкой |
0,5 IΔn |
0..300 мс |
1 мс |
± (2% tA+ 2 е.м.р.)* |
| 1 IΔn |
| 2 IΔn |
0…150 мс |
| 5 IΔn |
0…40 мс |
| Селективный |
0,5 IΔn |
0..500 мс |
| 1 IΔn |
| 2 IΔn |
0…200 мс |
| 5 IΔn |
0…150 мс |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мА |
0,01 кОм ..5,00 кОм |
0,01 кОм |
4 мА |
0…+10% RE ± 8 е.м.р. |
| 30 мA |
0,01 кОм ..1,66 кОм |
12 мА |
0…+10% RE ± 5 е.м.р. |
| 100 мA |
1 Ом..500 Ом |
1 Ом |
40 мA |
0…+5% RE ± 5 е.м.р. |
| 300 мA |
1 Ом..166 Ом |
120 мA |
| 500 мA |
1 Ом..100 Ом |
200 мA |
| 1000 мA |
1 Ом..50 Ом |
400 мA |
| Диапазон |
Разрешение |
Номинальный ток |
Основная погрешность |
| 0..9,9 В |
0,1 В |
0,4*IΔn |
0..10% UB ± 5 е.м.р. |
| 10..99,9 В |
0..15% UB |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мA |
3,3..10,0 мA |
0,1 мA |
0,3 × IΔn..1,0 × IΔn |
± 5% IΔn |
| 30 мA |
9,0..30,0 мA |
| 100 мA |
33..100 мA |
1 мA |
| 300 мA |
90..300 мA |
| 500 мA |
150..500 мA |
| 1000 мA |
330..1000 мA |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мA |
1,5..20,0 мA |
0,1 мA |
0,15 × IΔn..2,0 × IΔn |
± 10 % IΔn |
| 30 мA |
4,5..42,0 мA |
0,15 × IΔn..1,4 × IΔn |
±10 % IΔn |
| 100 мA |
15..140 мA |
1 мA |
| 300 мA |
45..420 мA |
| Выбранный номинальный ток выключателя |
Диапазон измерения |
Разрешение |
Ток измерения |
Основная погрешность |
| 10 мA |
4,0..20,0 мA |
0,1 мA |
0,2 × IΔn..2,0 × IΔn |
± 10 % IΔn |
| 30 мA |
6..60 мA |
1 мA |
| 100 мA |
20..200 мA |
| 300 мA |
60..600 мA |
| Дополнительные технические характеристики |
|
| Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности |
IV 300 В (III 600V) согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 |
IP67 |
| Питание измерителя |
щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. |
| Температура хранения |
-20…+70°C |
| Температура рабочая |
-10…+50°C |
| Количество измерений (для аккумуляторов) |
>6000 (2 измерения / минуту) |
| Память результатов измерения |
990 ячеек, 10000 результатов |
| Интерфейс |
радиоканал OR-1 (USB) |
