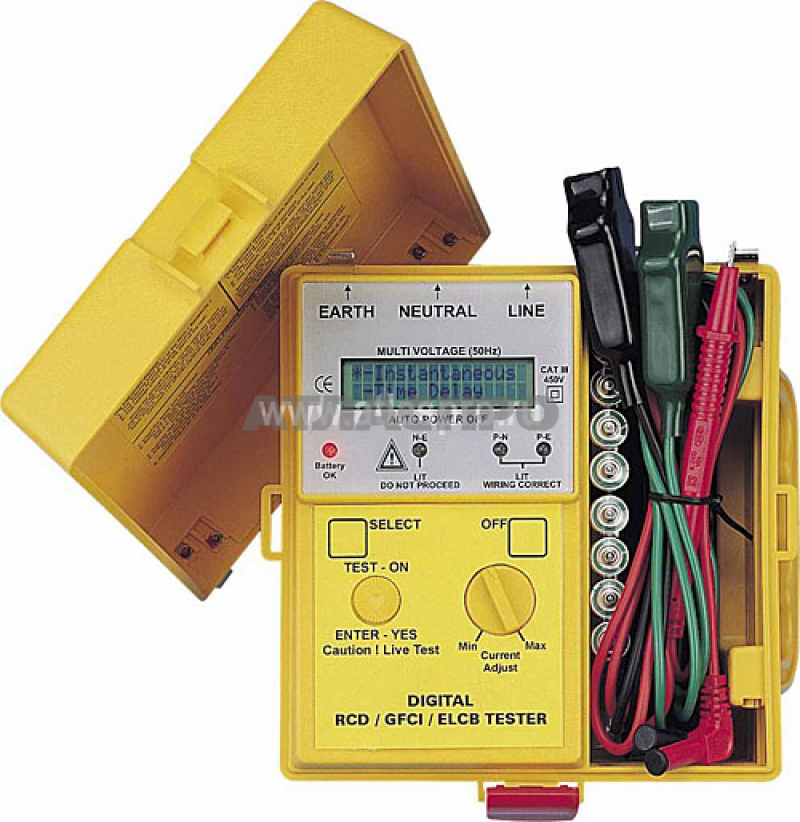

SEW-1811 EL измеритель УЗО
Измерители параметров устройств защитного отключения
|
Характеристики |
Параметры |
Значения |
|
отключающий дифференциальный ток |
Диапазон измерений |
0 ... 999 мА (макс. ток для 450 В, 50 Гц): (1811 EL) 2 ... 999 мА (макс. ток для 240 В, 50 Гц): (1813 EL) |
|
Разрешение |
1 мА |
|
|
Погрешность измерений |
± (1 % + 1 ед. счета) |
|
|
Установка начального значения дифф. тока |
С помощью потенциометра |
|
|
Начальная фаза теста |
Выбирается вручную: 0° или 180° (цепь «фаза – земля») |
|
|
Индикация полярности |
Определяется полярность волны, выключающей УЗО |
|
|
время отключения |
Диапазон измерений |
1 мс ... 10 с: (1811 EL) 1 мс ... 20 с: (1813 EL) |
|
Разрешение |
1 мс |
|
|
Погрешность измерений |
± (1 % + 1 ед. счета) |
|
|
Установка тестового значения дифф. тока |
С помощью потенциометра |
|
|
Начальная фаза теста |
Выбирается вручную: 0° или 180° (цепь «фаза – земля») |
|
|
напряжение в тестируемой цепи |
Диапазон рабочих напряжений |
50…550 В, 50 Гц: (1811 EL) 50 ... 450 В, 50 Гц: (1813 EL) |
|
Номинальное напряжение (фаза – земля) |
110…450 В: (1811 EL) 110…317 В: (1813 EL) |
|
|
Измеряемое напряжение |
значение в момент выключения УЗО: (1811 EL) значение в момент начала теста: (1813 EL) |
|
|
Разрешение |
1 В |
|
|
Погрешность измерений |
± ( 1 % + 1 ед. счета) для 50 ... 350 В; ± ( 5 % + 1 ед. счета) для 350 ... 550 В: (1811 EL) ± (2 % + 1 ед. счета) для 50 ... 350 В; ± (5 % + 1 ед. счета) для 350 ... 450 В: (1813 EL) |
|
|
Общие данные |
Дисплей |
2-строчный ЖКИ (2 х 16) |
|
Условия эксплуатации |
Минус 5 °С … 45 °С, отн. влажность < 80 % |
|
|
Напряжение питания |
1,5 В х 8 (тип АА) |
|
|
Габаритные размеры |
170 х 165 х 92 мм |
|
|
Масса |
800 г |
|
|
Комплект поставки |
Измерительные провода (2 – 1811 EL, 3 – 1813 EL), источник питания (8), предохранитель (1), плечевой ремень, руководство по эксплуатации |
