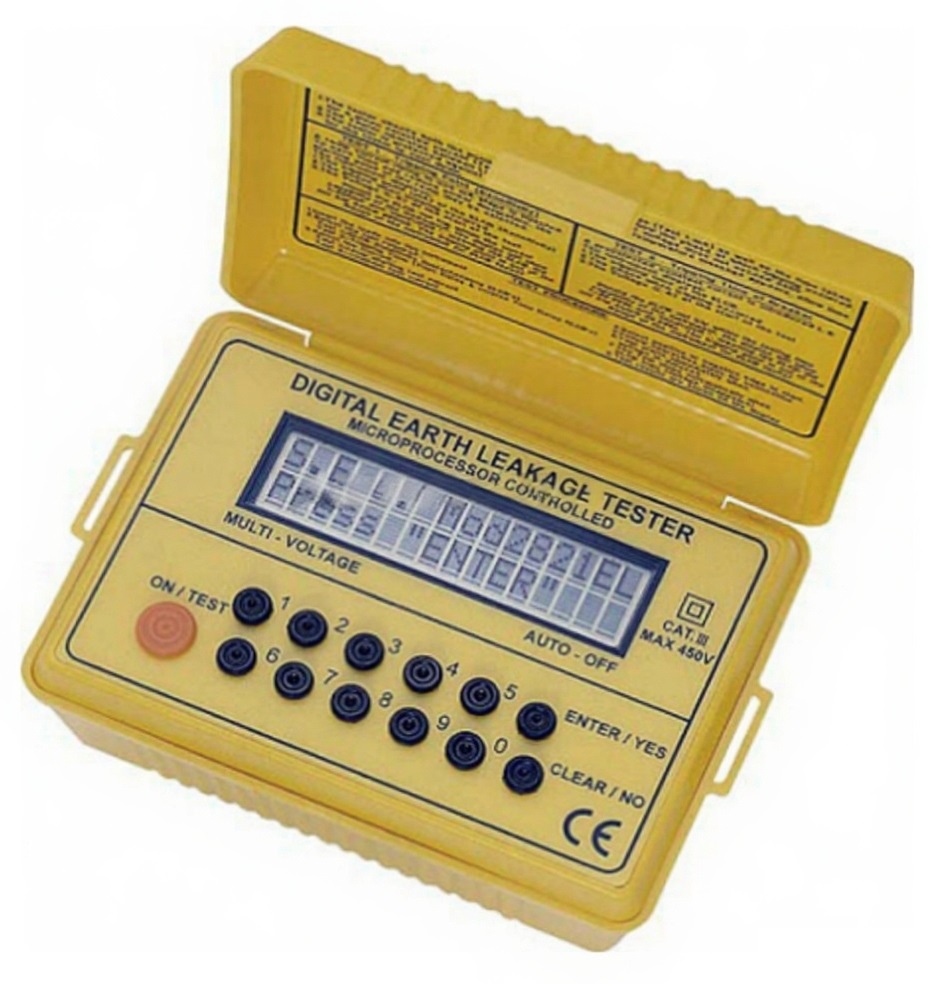

SEW-2821 EL измеритель УЗО
Измеритель параметров устройств защитного отключения, цифровой
| Характеристики | Параметры | Значения |
| отключающий дифференциальный ток | Диапазон измерений | 0 … 1000 мА (макс. ток для 317 В; 50 Гц) |
| Разрешение | 1 мА | |
| Погрешность измерения | ± (1 % + 1 ед. счета) | |
| Установка начального значения дифф. тока | с помощью потенциометра: (2820 EL) дискретный набор: (2821 EL) | |
| Начальная фаза теста | Выбирается вручную: 0° или 180° (цепь «фаза – земля») | |
| Индикация полярности | Определяется полярность волны, выключающей УЗО | |
| измерение времени отключения | Диапазон измерений | 1 мс … 100 с |
| Разрешение | 1 мс | |
| Погрешность измерения | ± (1 % + 1 ед. счета) | |
| Установка тестового значения дифф. тока | с помощью потенциометра: (2820 EL) дискретный набор: (2821 EL) | |
| Начальная фаза теста | Выбирается вручную: 0° или 180° (цепь «фаза – земля») | |
| напряжение в тестируемой цепи | Номинальное напряжение (фаза – земля) | 110 … 450 В, 50 Гц |
| Измеряемое напряжение | Значение в момент выключения УЗ | |
| Погрешность измерения | ±( 3 % + 1 В) | |
| Разрешение | 1 В | |
| Общие данные | Дисплей | 2-строчный ЖКИ (2 х 16) |
| Условия эксплуатации | Минус 5 °С … 45 °С, отн. влажность < 80 % | |
| Напряжение питания | 1,5 В х 8 (тип АА) | |
| Габаритные размеры | 170 х 120 х 95 мм | |
| Масса | 625 г | |
| Комплект поставки | Измерительные провода (2), источник питания (8), предохранитель (1), плечевой ремень, руководство по эксплуатации |
