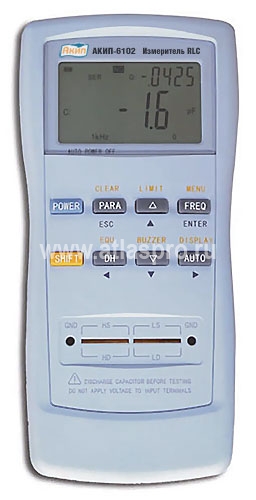

АКИП-6102 измеритель LCR
Диап. индикации: 0,1 пФ - 10 мФ, 0,1 мкГн - 10 кГн, 0,1 мОм - 1 ГОм, Z/Q/D/фазовый сдвиг, тест-сигнал 100/120 Гц/1/1/10 кГц и 0,3 В, базовая погрешность 0,3%, компенсация параметров ХХ и КЗ, Δ-измерения, режим сортировки компонентов, портативный, масса 0,4 кг
- Портативный измеритель сопротивления, модуля комплекс сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности
- Дисплей для основного (5 разрядов) и вспомогательного параметров (4 разряда)
- Базовая погрешность 0,3%
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц
- Программная компенсация начальной емкости и сопротивления (кз/хх)
- Автоматический и ручной выбор пределов измерения
- Режим относительных измерений (Δ-измерение, Δ-измерение в %)
- Эквивалентные схемы измерений: параллельная/последовательная
- Режим сортировки компонентов (4 ячейки)
- Автовыключение питания
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ИЗМЕРЕНИЕ RLC |
Сопротивление (Z, R) |
До 1 ГОм с макс. разрешением 0,1 мОм |
|
Емкость (C) |
До 10 мФ с макс. разрешением 0,01 пФ |
|
|
Индуктивность (L) |
До 10 кГн с макс. разрешением 0,01 мкГн |
|
|
Добротность (Q) |
0,0001 – 9999 |
|
|
Тангенс угла потерь (D) |
0,0001 – 9999 |
|
|
Базовая погрешность |
± 0,3 % в основном диапазоне |
|
|
Скорость измерения |
3 изм/сек |
|
|
Запуск измерений |
Автоматический или ручной |
|
|
Схема измерения |
Параллельная/последовательная (ручной выбор) |
|
|
ТЕСТ СИГНАЛ |
Частота тест-сигнала |
100 Гц, 120 Гц, 1 кГц, 10 кГц |
|
Уровень тест-сигнала |
0,3 В скз |
|
|
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Режим индикации измерений |
Абсолютное значение, Δ-измерение, Δ-измерение в % |
|
Режим сортировки компонентов |
4 ячейки (компаратор) |
|
|
ДИСПЛЕЙ |
Формат индикации |
ЖКИ, 5 разрядов на основной шкале, 4 разряда на дополнительной шкале |
|
ОБЩИЕ ДАННЫЕ |
Условия эксплуатации |
10°С…50°С и относительная влажность до 85% |
|
Напряжение питания |
9 В «Крона» |
|
|
Габаритные размеры |
95 × 200 × 40 мм |
|
|
Масса |
0,4 кг |
