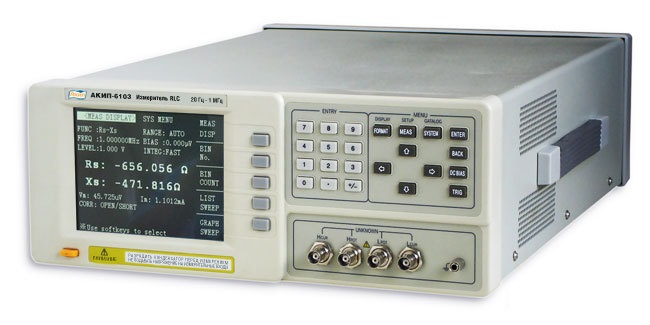

АКИП-6103 измеритель LCR
Диап. индикации: 0,00001 пФ - 10 Ф, 0,01 нГн - 100 кГн, 0,01 Ом - 100 МОм, Z/Q/D/фазовый сдвиг/ЭПС, тест-сигнал 20 Гц - 1 МГц, 5 мВ - 2 В, внутреннее пост. смещение до 2 В,1 В, базовая погрешность 0,05%, скорость измерения до 20 изм/сек., калибровка ХХ/ КЗ / нагрузка, Δ-измерения/ % / режим свипирования, двойная шкала 6 разрядов, интерфейсы RS-232С, USB, LAN, опция КОП, масса 5 кг
- Прецизионное измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, комплекс. сопротивления и фазового сдвига
- Режимы работ: измеритель (6 разрядов) на фиксированных частотах и табличные измерения по 10 точкам (качание)
- Базовая погрешность 0,05%
- Широкий диапазон частот: от 20 Гц до 1 МГц
- Высокая скорость измерений (до 20 изм/сек)
- Расширенный алгоритм программной калибровки (кз/хх/нагрузка)
- Режим сортировки компонентов (10 ячеек)
- Источник постоянного внутреннего смещения до 2 В
- Интерфейсы: RS-232, USB, LAN, КОП (опция)
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ИЗМЕРЕНИЕ RLC |
Сопротивление (Z,R) |
До 100 МОм с макс. разрешением 0,01 Ом |
|
Емкость (C) |
До 10 Ф с макс. разрешением 0,00001 пФ |
|
|
Индуктивность (L) |
До 100 кГн с макс. разрешением 0,00001 мкГн |
|
|
Добротность (Q) |
0,01 – 99999 |
|
|
Тангенс угла потерь (D) |
0,00001 – 99999 |
|
|
Фазовый сдвиг (θ) |
-180°…+180° |
|
|
Базовая погрешность |
От ± 0,05% в основном диапазоне |
|
|
Скорость измерения |
До 20 изм/сек в быстром режиме |
|
|
Запуск измерений |
Автоматический или ручной |
|
|
Схема измерения |
Параллельная/последовательная (ручной выбор) |
|
|
Выбор предела измерения |
Автоматический или ручной |
|
|
ТЕСТ СИГНАЛ |
Частота тест-сигнала |
20 Гц – 1 МГц |
|
Разрешение по частоте |
0,001 Гц |
|
|
Погрешность по частоте |
±0,02% |
|
|
Уровень сигнала |
5 мВ – 2 В |
|
|
Выходное сопротивление |
30 Ом /100 Ом, переключаемое |
|
|
Постоянное смещение |
До 2 В |
|
|
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Режим индикации измерений |
Абсолютное значение, Δ-измерение, Δ-измерение в %, усреднение, качание по 10 точкам частоты/уровня/смещения |
|
Режим сортировки компонентов |
10 ячеек |
|
|
ДИСПЛЕЙ |
Формат индикации |
6 разрядов на основной шкале, 6 разрядов на дополнительной шкале |
|
Экран |
Графический ЖКИ (320х240) |
|
|
ОБЩИЕ ДАННЫЕ |
Условия эксплуатации |
10°С…50°С и относительная влажность до 85% |
|
Напряжение питания |
220 В/50 Гц |
|
|
Габаритные размеры |
285 × 95 × 410 мм |
|
|
Масса |
5 кг |
