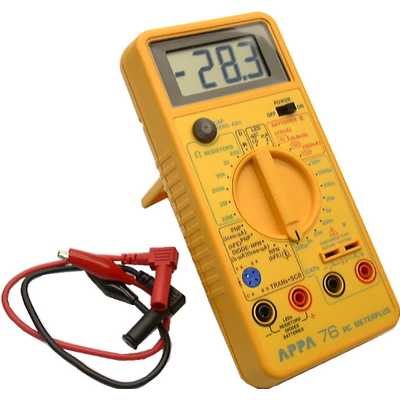

APPA-76 измеритель LCR
RC-метр, сопротивление 0,1 Ом-20 МОм, ёмкость 0,1 пФ-20 мФ, измерение параметров транзисторов, диодов и батарей, масса 550 г
- Тест-сигнал: 8/80/800 Гц; 1,2 В (автовыбор)
- Погрешность: ± 0,5 %
- Макс. разрешение 0,1 Ом; 0,1 пФ
- Предел измерения 20 МОм; 20 мФ
- Измерение параметров транзисторов, диодов, светодиодов, тиристоров
- Тестирование источников ЭДС типа “Крона” 9 В; АА 1,5 В; “таблетка” 1,55 В
- Гнезда для прямого подключения компонентов
- Ручная установка нуля
- Портативный, батарейное питание (9 В)
- Индикация разряда батареи
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% |
АРРА-76 |
|
|
ЕМКОСТЬ |
Пределы измерений |
200 пФ; 2; 20; 200 нФ; 2; 20; 200; 2000 мкФ; 20 мФ |
|
Погрешность |
± (0,5 % + 1 ед. счета) на пределе 200 пФ;…200 мкФ ± (1,0 % + 1 ед. счета) на пределе 2000 мкФ ± (1,5 % + 1 ед. счета) на пределе 20 мФ |
|
|
Макс. разрешение |
0,1 пФ |
|
|
Тестовое напряжение |
Не более 3,2 В |
|
|
Установка нуля |
Ручная (± 20 пФ) |
|
|
Защита входа |
Предохранитель 250 В/0,25 А |
|
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
200 Ом; 2; 20; 200 кОм; 2; 20 МОм |
|
Погрешность |
± (0,5 % + 1 ед. счета) на пределе 200 Ом;…2 МОм ± (2,0 % + 1 ед. счета) на пределе 20 МОм |
|
|
Макс. разрешение |
0,1 Ом |
|
|
Защита входа |
500 В |
|
|
ТЕСТ ТРАНЗИСТОРОВ |
Тип транзисторов |
P-N-P; N-P-N |
|
Диапазон измерений коэф. h21 |
0…1000 |
|
|
Ток базы |
10 мкА |
|
|
Напряжение К-Э |
3 В |
|
|
Диапазон измерений тока К-Э |
10 нА…20 мкА |
|
|
ТЕСТ ДИОДОВ |
Индикация |
Напряжение прямого смещения |
|
Тестовый ток |
10 мкА |
|
|
Тестовое напряжение |
Не более 3,2 В |
|
|
ТЕСТ СВЕТОДИОДОВ |
Индикация |
Светодиод светится; на дисплее - напряжение прямого смещения |
|
Тестовый ток |
2 мА; 10 мА |
|
|
Тестовое напряжение |
Не более 3,2 В |
|
|
ТЕСТ ТИРИСТОРОВ |
Индикация |
Годен - негоден |
|
ТЕСТ ИСТОЧНИКОВ ЭДС |
Индикация |
Напряжение источника ЭДС под нагрузкой |
|
Тип батареи |
9 В (тип «Крона»); 1,5 В (тип АА); 1,55 В (тип «таблетка») |
|
|
Ток нагрузки |
15 мА (9 В); 150 мА (1,5 В); 0,8 мА (1,55 А) |
|
|
ОБЩИЕ ДАННЫЕ |
Макс. индицируемое число |
1999 |
|
Скорость измерения |
2,0 изм./с |
|
|
Автовыключение |
Н |
|
|
Источник питания |
9 В (тип «Крона») |
|
|
Срок службы батареи |
300 ч |
|
|
Условия эксплуатации |
Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
|
|
Габаритные размеры |
84 х 175 х 31 мм |
|
|
Масса |
330 г |
|
|
Комплект поставки |
Измерительные провода TL-70 (2), батарея (1), защитный чехол, руководство по эксплуатации |
|
