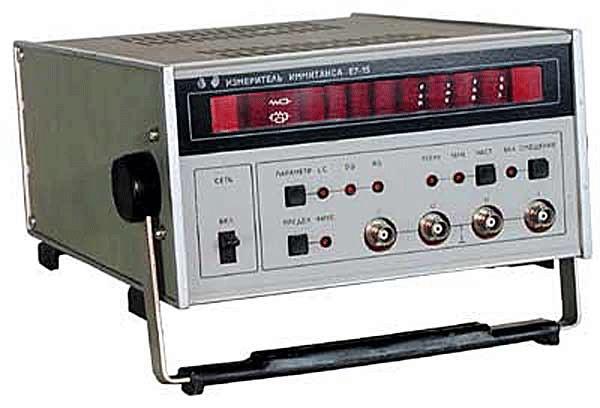

Е7-15 измеритель LCR
0.1 пФ - 20 мФ, 1 мОм - 20 МОм, 0.1мГн - 16 кГн, две частоты измерения 100 Гц и 1 кГц, управление процессором, масса 5 кг
Назначение и технические данные.
Измеритель иммитанса Е7-15 предназначен для измерения иммитансных параметров электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности. Рабочие частоты прибора 0.1 и 1 кГц с погрешностью установки не более 0.02%. Уровень измерительного сигала (при отсутствии измеряемого объекта) 2+0.4В среднеквадратичного значения. Выходное сопротивление источника сигнала 1000+100 Ом. Прибор измеряет следующие иммитансные параметры:
- Емкость (С);
- Индуктивность (L);
- Сопротивление (R);
- Проводимость (G);
- Фактор потерь (D);
- Добротность (Q);
По параллельной или последовательной схеме. Диапазон измеряемых параметров C,G,L,R разбит на 8 пределов.
| Предел измерения | Емкость С на частотах, кГц | Проводимость, G | |
| 0.1 | 1 | ||
| 1 | 1-1600 pF | 0.1-160.0 pF | 1-50 nS |
| 2 | 0.01-16.00 nF | 1-1600 pF | 0.01-1.00 m S |
| 3 | 0.1-160.0 nF | 0.01-16.00 nF | 0.1-10.0 m S |
| 4 | 1-1600 nF | 0.1-160.0 nF | 1-100 mS |
| 5 | 1.600-16.00 mF | 160.0-1600 nF | - |
| 6 | 16.00-160.0 mF | 1,600-16.00 mF | - |
| 7 | 160.0-1600 mF | 16.00-160.0 mF | - |
| 8 | 1.600-20.00mF | 160.0-1600 | - |
| Предел измерения | Индуктивность L на частотах, кГц | Сопротивление, R | |
| 0.1 | 1 | ||
| 1 | 1.600-16.00 кН | 160.0-1600 Н | 1.000-20.00 МОм |
| 2 | 160.0-1600 Н | 16.00-160.0 Н | 100.0-1000 кОм |
| 3 | 16.00-160.0 Н | 1.600-16.00 Н | 10.00-100.0 кОм |
| 4 | 1.600-16.00 Н | 1-1600 mН | 1.000-10.00 кОм |
| 5 | 1-1600 mН | 0.1-160.0 mН | 1-1000 Ом |
| 6 | 0.1-160.0 mН | 0.01-16.00 mН | 0.1-100.0 Ом |
| 7 | 0.01-16.00 mН | 1-1600 | 0.01-10.00 Ом |
| 8 | 1-1600 mН | 0.1-160.0 mН | 1-1000 мОм |
Фактор потерь измеряется в пределах от 10-3 до 2; добротность в пределах от 10-3 до 0.5;
Таблица допускаемого значения основной погрешности измерения
С, L, R, G, D, Q- измеренные значения величин.
С`, L`, R`, G`, D`, Q`- максимальные значения величин в данном пределе измерения.
| Параметр | Предел измерения | Погрешность измерения |
| С | 1 2-4 5-7 8 | [2.5(1+D)C+1.3C`]10-3 [2.5(1+D)C+0.63C`]10-3 [2.5(1+D)+6.3C/C`]10-3C [2.5(1+D)+13C/C`]10-3C |
| L | 1 2-4 5-7 8 | [2.5(1+D)+13L/L`]10-3L [2.5(1+D)+6.3L/L`]10-3L [2.5(1+D)L+0.63L`]10-3 [2.5(1+D)L+1.3L`]10-3 |
| R | 1 2-4 5-7 8 | [2.5(1+Q)+40R/R`]10-3R [2.5(1+Q)+10R/R`]10-3R [2.5(1+Q)R+0.63R`]10-3 [2.5(1+Q)R+1.3R`]10-3 |
| G | 1 2-4 | [2.5(1+Q)G+40G`]10-3 [2.5(1+Q)G+10G`]10-3 |
| D (для емкостей) | 1 2-4 5-7 8 | [2.5(1+D2 )+2(1+D)С`/C]10-3 [2.5(1+D2 )+(1+D)С`/C]10-3 [2.5(1+D2 )+10(1+D)С/C`]10-3 [2.5(1+D2 )+20(1+D)С/C`]10-3 |
| D (для индуктивностей) | 1 2-4 5-7 8 | [2.5(1+D2 )+20(1+D)L`/L]10-3 [2.5(1+D2 )+10(1+D)L`/L]10-3 [2.5(1+D2 )+1(1+D)L`/L]10-3 [2.5(1+D2 )+2(1+D)L`/L]10-3 |
| Q (для емкостей) | 1 2-4 5-7 8 | [2.5(1+Q2 )+1.3(1+Q)QС`/C]10-3 [2.5(1+Q2 )+0.63(1+Q)QС`/C]10-3 [2.5(1+Q2 )+6.3(1+Q)QС/C`]10-3 [2.5(1+Q2 )+13(1+Q)QС/C`]10-3 |
| Q (для индуктивностей) | 1 2-4 5-7 8 | [2.5(1+Q2 )+13(1+Q)QL/L`]10-3 [2.5(1+Q2 )+6.3(1+Q)QL/L`]10-3 [2.5(1+Q2 )+0.63(1+Q)QL`/L]10-3 [2.5(1+Q2 )+1.3(1+Q)QL`/L]10-3 |
Питание прибора - сеть переменного тока 220В, 50 или 400Гц.
- Время установления рабочего режима 15 мин.
- Мощность потребляемая прибором не превышает 20ВА.
- Габаритные размеры прибора 254х314х184 мм.
- Вес прибора 5кг.
- Вес прибора с укладочным ящиком 25кг.
Размеры укладочного ящика 597х528х327 мм.
