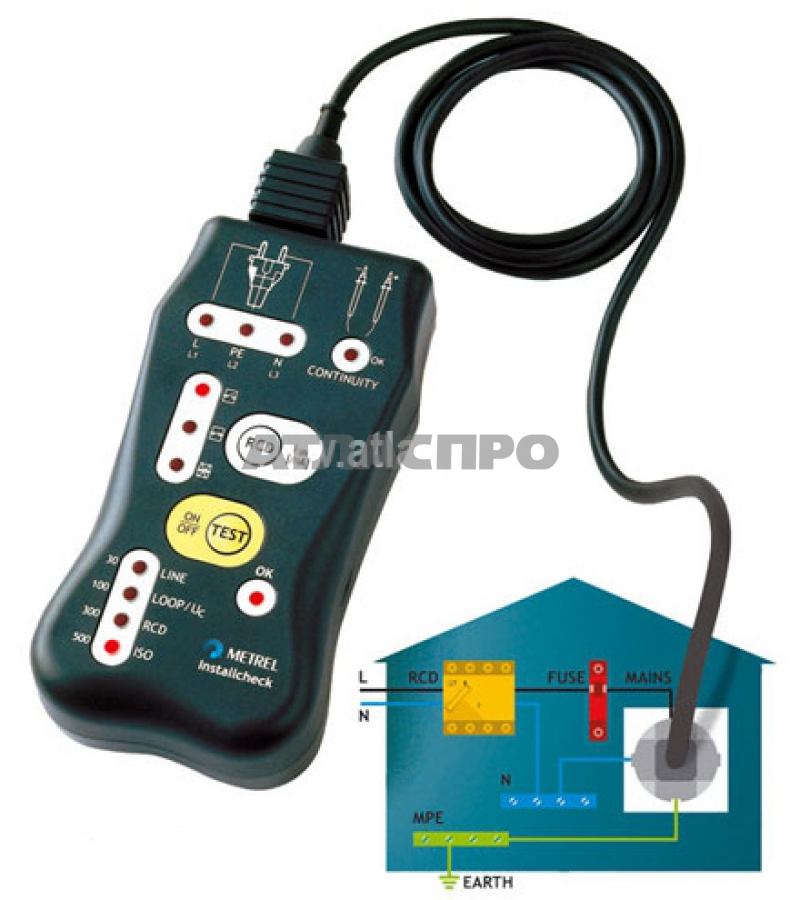

MI-2150 многофункциональный измеритель параметров электроустановок
Прибор Installcheck разработан на основе совершенно нового практического подхода к испытанию установок. Важное преимущество прибора Installcheck состоит в том, что для выполнения всех испытаний достаточно выполнить простую легкую для понимания операцию. Результаты (OK или не OK) просто отображаются с помощью светодиодных индикаторов.
Список параметров измерения Параметры, которые будут протестированы, зависят от выбранного Испытательного Режима (три Испытательных Режима). Ниже приведен список всех доступных параметров, которые могут быть протестированы:
- Целостность Защитных Проводов, предельное значение 2 Ом. Прибор имеет два безопасных испытательных гнезда для подключения двух безопасных испытательных проводов. Испытание начинается немедленно после включения прибора и выполняется непрерывно. Используя специальный метод испытания, достигается высокая защищённость результатов испытания от мешающих сетевых напряжений. Индицирование положительных результатов испытания осуществляется звуковым сигналом и при этом загорается индикатор «OK Continuity». Испытательный вход защищен от повреждения сетевого напряжения
- Сопротивление Изоляции между проводами L и PE и между проводами N и PE, предельное значение от 0.6 МОм до 1.2 МОм. Испытательное напряжение 500 В постоянного тока
- Сопротивление Изоляции между проводами L и N, предельное значение от 0.6 МОм до 1.2 МОм. Испытательное напряжение 500 В постоянного тока
- Полный анализ сетевой выходной электропроводки, различают восемь состояний, смотрите инструкции по обратной стороне прибора
- Испытание терминала PE, обнаруживается потенциальное присутствие фазового напряжения с помощью электрода испытания PE. 6. Циклический сдвиг фазы в трехфазной системе
- Сопротивление линии между терминалами L и N, предельное значение 1.5 Ом. Ток испытания 0.5 A
- Сопротивление шлейфа ошибки/Сопротивление заземления, выполняется между терминалами L и PE, предельное значение 25 В / I•N. Это испытание будет выполнено в случае, если есть RCD встроенная защита для тестирования установки (выбран Режим Trip-out RCD (сброс RCD) или режим Non Trip-out (нет сброса)). Ток испытания <0.5 IΔN. 10. Время выключения RCD защитного выключателя, предельное значение 0.3 с (I•N), или 0.04 с (5 IΔN). Ток испытания = IN (любой дифференциальный ток), или = 5 IΔN (только 30 мA)
Технические характеристики
|
Характеристики |
Параметры |
Значения |
|
Сопротивление изоляции |
Пределы измерения |
(0,6-1,2 МОм) ± 0,2 МОм |
|
Испытательное напряжение |
>500 В, DC |
|
|
Внутреннее сопротивление |
560 кОм |
|
|
Целостность проводника |
Пределы измерения |
2 Ом ± 0,5 Ом |
|
Защита от помех |
Шумовое напряжение - до 5 В |
|
|
Испытательное напряжение |
До 9 В |
|
|
УЗО |
Номинальный дифференциальный ток IΔN |
30, 100, 300, и 500 мА |
|
Тестовый ток |
IΔN или 5 IΔN (только для 30 мА) |
|
|
Время отключения |
0,3 с (IΔN) или 0,04 с (5 IΔN) |
|
|
Напряжение прикосновения (только в цепи с УЗО ) |
Пределы измерения |
25 В ± 5 В |
|
Тестовый ток |
< 0,5 IΔN |
|
|
Сопротивление цепи (фаза-нейтраль), петли (фаза-земля) с включенным УЗО |
Пределы измерения |
1,5 Ом ±0,3 Ом |
|
Тестовый ток |
0,5 А |
|
|
Сопротивление петли (фаза-земля) с включенным УЗО |
Пределы измерения |
25 В/ IΔN |
|
Тестовый ток |
< 0,5 IΔN |
|
|
Общие данные |
Индикация |
Светодиодная, звуковая |
|
Условия эксплуатации |
0 °С … 40 °С (норм. условия), влажность < 85% |
|
|
Напряжение питания |
6 В (1,5 В × 4) |
|
|
Исполнение |
МЭК 61010-1 (прибор), МЭК 61010-1-31 (принадлежности) Защита входа - кат. III ~300 В, двойная изоляция |
|
|
Габаритные размеры; масса |
100 × 50 × 200 мм; 0,6 кг |
|
|
Комплект поставки |
Тестовый кабель с заземляющими контактами на вилке штекера, 2 измерительных провода с тестовыми наконечниками, переносной ремень, руководство по эксплуатации |
|
|
Опции |
Транспортная сумка, защитный чехол, адаптер 3Ф сети, универсальный тестовый кабель с 3-мя щупами, зажим типа «крокодил» |
