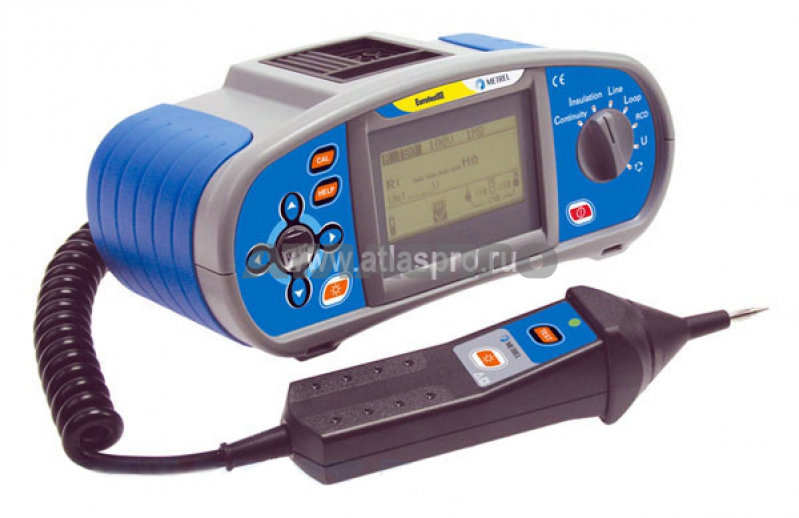

MI-3100 многофункциональный измеритель параметров электроустановок
MI3100 EurotestEASI - первый прибор в новой серии многофункциональных тестеров METREL для испытания безопасности электроустановок. Легкий и небольшой тестер идеально подходит для длительного использования.
Функции MI3100:
- Измерение параметров петли короткого замыкания
- Тестирование параметров УЗО АС, и А типов; наличие характеристик предохранителя в памяти прибора, испытание УЗО с функцией блокировки отключения
- Измерение полного сопротивления линии и контура
- Измерение сопротивления изоляции до 1 Гом напряжением 100, 250, 500 и 1000 В
- Измерение сопротивления заземления по 3-х проводной схеме; (только MI 3102)
- Измерение перменного тока (только MI 3102) и напряжения True RMS, частоты
- Измерение переходных сопротивлений контактов и проводников током не менее 200 мА с разрешением 0,01 Ом
- Контроль последовательности чередования фаз
- Питание от аккумуляторов
- ЖК-дисплей с лампой подсветки 128×64 точек позволяет легко читать получаемую в процессе измерений информацию: результаты, показания, параметры измерения и сообщения
- Иллюстрации схем подключения на ЖК экране прибора (Функция "Помощь")
Дополнительные функции MI3100:
- Проведение быстрых и достоверных измерений сопротивления контура без отключения УЗО
- Встроенная база характеристик предохранителя для быстрой оценки результатов при измерении сопротивления линии
- Устройство контроля напряжения в режиме реального времени отображает уровни напряжения для L-L, L-N, L-PE во время проведения измерения
- Мультисистемная поддержка TN/TT/IT
- Универсальный штыревой щуп для более быстрого проведения измерений. Блок аккумуляторов вместе с зарядным устройством входит в стандартную комплектацию
- Размеры: 230 х 103 х 115 мм. Масса (без аксессуаров): 1,3 кг.
Стандартный комплект поставки - MI 3100:
- Измеритель параметров электроустановок MI 3100, 1 шт.
- Мягкая сумка для переноски, 1 шт.
- Мягкий нашейный ремень для переноски, 1шт.
- Штыревой щуп с двумя функциональными клавишами, 1 шт.
- Измерительный кабель с заземляющими контактами на вилке штекера 1,5 м, 1шт.
- Универсальный измерительный кабель 3 х 1,5 м, 1шт.
- Тестовый наконечник, 1 шт.
- Зажим типа «крокодил», 1 шт.
- Зарядное устройство , 1шт.
- NiMh аккумуляторные батареи 1,2 В, 6 шт.
- Компакт-диск с технической документацией в электронном виде, 1 шт.
- Краткое руководство по эксплуатации, 1 шт.
- Методика поверки, 1шт.
Технические характеристики
|
Характеристики |
Параметры |
Значения |
|
Измерение сопротивления изоляции тестовым напряжением 100, 250, 500 В и 1000 В постоянного тока |
Диапазон измерений |
от 0,001 МОм до 199,9 МОм, от 200 МОм до 999 МОм |
|
Разрешение |
0,001; 0,01 и 0,1 МОм, 1 МОм |
|
|
Погрешность измерения |
± (0,05 х Rизм. + 3 ед.мл.р.), ±(0,10xRизм.) |
|
|
Rизм. - измеренное значение сопротивления; Uизм. - измеренное значение тестового напряжения. |
||
|
|
||
|
|
||
|
Измерение электрического сопротивления (минимальный тестовый ток 200 мА) |
Диапазон измерений |
от 0,01 Ом до 19,99 Ом |
|
от 20 Ом до 1999 Ом |
||
|
Разрешение |
0,01 Ом, 0,1 и 1 Ом |
|
|
Погрешность измерения |
± (0,03 х Rизм. + 3 ед.мл.р.) |
|
|
± (0,05 х Rизм.) Rизм. - измеренное значение сопротивления. |
||
|
При проверке целостности электрических цепей (максимальный тестовый ток 8,5 мА) |
Диапазон измерений |
от 0,1 Ом до 1999 Ом |
|
Разрешение |
0,1 и 1 Ом |
|
|
Погрешность измерения |
± (0,05 х Rизм. + 3 ед.мл.р.) |
|
|
Примечание: Rизм. - измеренное значение сопротивления. |
||
|
|
||
|
Измерение напряжения прикосновения. |
Диапазон измерений |
от 0,1 В до 9,9 В |
|
от 10 В до 99,9 В |
||
|
Разрешение |
0,01 В |
|
|
Погрешность измерения |
± (0,1 х Uc + 2 ед.мл.р.), ±(0,lxUc) |
|
|
Примечание: Uc - измеренное значение напряжения прикосновения. |
||
|
|
||
|
Измерение действующего значения тока срабатывания устройств защитного отключения |
Диапазон измерений (Режим тестирования импульсным током) |
от 2 до 1500 мА |
|
Диапазон измерений (Режим тестирования синусоидальным током) |
от 2 до 1100 мА |
|
|
Номинальный ток срабатывания УЗО |
10, 30, 100, 300, 500 и 1000 мА |
|
|
Погрешность измерений |
±0,1 x IΔN |
|
|
Примечание: IΔn - номинальный ток срабатывания УЗО. |
||
|
|
||
|
Измерение времени срабатывания устройств защитного отключения |
Диапазон измерений (Режим тестирования импульсным током) |
от 1 до 300 мс |
|
Диапазон измерений (Режим тестирования синусоидальным током) |
от 1 до 500 мс |
|
|
Коэффициент усиления по току |
0,5, 1, 2 и 5 |
|
|
Разрешение |
1 мс |
|
|
Погрешность измерения |
±3 мс |
|
|
Измерение электрического сопротивления контура «фаза - земля» (петли короткого замыкания) |
Измерение сопротивления контура «фаза - земля» (Rloop) |
|
|
Диапазон измерений |
от 0,01 Ом до 1999 Ом |
|
|
Разрешение |
0,01; 0,1 и 1 Ом |
|
|
Погрешность измерения |
± (0,05 х RLOOP. + 5 ед.мл.р.) |
|
|
Отображение значения предполагаемого тока короткого замыкания (Ipfc) |
Диапазон измерений |
от 0,01 А до 24,4 кА |
|
Разрешение |
0,01 А, 0,1 А, 1 А,0,01 кА и 0,1 кА |
|
|
Погрешность измерения |
Определяется по основной абсолютной погрешности измерения |
|
|
Измерение электрического сопротивления контура «фаза-земля» (петли короткого замыкания) тестовым током 10 мА |
Измерение сопротивления контура «фаза - земля» тестовым током 10 мА (Rs) |
|
|
Диапазон измерений |
от 0,01 Ом до 19,99 Ом, от 20 Ом до 1999 Ом |
|
|
Разрешение |
0,01 Ом, 0,1 и 1 Ом |
|
|
Погрешность измерения |
± (0,05 х RS. + 10 ед.мл.р.), ± (0,10 х RS.) |
|
|
|
||
|
Измерение действующего значения напряжения переменного тока |
Диапазон измерений |
От 1В до 500 В |
|
Разрешение |
1 В |
|
|
Погрешность измерения |
± (0,02 х Uизм. + 2 ед.мл.р.), UИ3M. - измеренное значение напряжения переменного тока. |
|
|
Измерение частоты переменного тока |
Диапазон измерений |
От 45 до65 Гц |
|
Разрешение |
0,1 Гц |
|
