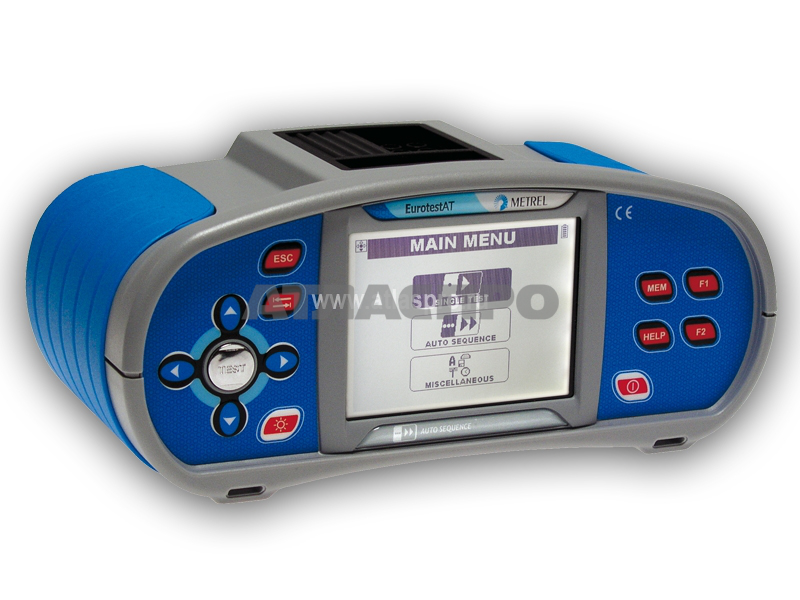

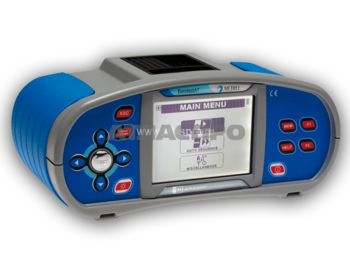

MI-3101 многофункциональный измеритель параметров электроустановок
MI 3101 EurotestAT – прибор высочайшего класса для измерения параметров электроустановок. Запатен-тованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В прибор встроена таблица характеристик предохранителей и УЗО, есть возмож-ность испытания УЗО типа В. Имеются дополнительные функции: поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта.
Функции:
- Измерение сопротивления изоляции постоянному току
- Проверка целостности защитных проводников
- Измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания
- Измерение параметров УЗО
- Контроль последовательности чередования фаз в трехфазных системах
- Измерение сопротивления заземления по 3-х проводной схеме
- Измерение и отображение напряжения в режиме реального времени
- Измерение удельного сопротивления грунта
- Обнаружение скрытых коммуникаций, кабелей, идентификация предохранителей
Отличительные особенности:
- Процедура автоматического тестирования AUTO SEQUENCE®
- Большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации
- Встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений
- Встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки
- Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений
- Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соот-ветствует»
- Проверка параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО
- Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО
- Опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура в диапазоне от 100 мкОм до 2Ом (функция используется при измерениях в распределительных сетях и трансформаторах)
- Номинальная рабочая частота от 15 до 500 Гц позволяет применять прибор в различных областях
- Проверенная методика измерения заземления, исключающая влияние блуждающих токов
- Возможность измерения удельного сопротивления грунта с помощью опционального с-адаптера
- Поддержка систем TN, ТТ, IT
- Многофункциональный щуп “commander” с сетевой вилкой обеспечивает быстрое проведение измерений
- ПО Eurolink PRO позволяет быстро генерировать протоколы измерений
- Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки
- Размеры (в мм): 230 x 103 x 115
- Масса (без батарей): 1,3 кг
Комплект поставки MI 3101:
- Прибор EurotestAT
- Щуп «commander» с вилкой Шуко, 1,5 м
- Универсальный измерительный кабель, 1,5 м
- Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
- Измерительные наконечники, 3 шт. (синий, черный, зеленый)
- Зажим типа “крокодил”, 3 шт.
- Кабель RS232/PC
- Кабель USB
- Мягкая сумка для переноски
- Мягкий ремень для переноски
- Программное обеспечение SW Eurolink PRO на CD
- Краткая инструкция по эксплуатации
- Полная инструкция по эксплуатации на CD
- Книга “Measurements on electric installations” на CD
- Свидетельство о метрологической аттестации
Технические характеристики
|
Функция |
Диапазон измерений |
Разрешение |
Погрешность измерений |
|
Сопротивление изоляции |
U=50 В,100 В,250 В: R: 0,00 …19,99 MОм 20,0 … 99,9 Мом 100,0 … 199,9 МОм U= 500 В, 1 кВ: R: 0,00 …19,99 MОм 20,0 … 199,9 Мом 200 … 299 МОм 300 … 1000 МОм |
0,01MОм 0,1 МОм 0,1 МОм
0,01MОм 0,1 МОм 1 МОм 1 МОм |
±(5% от измер. + 5 емр) ±(10 % от измер.) ±(20 % от измер.)
±(5% от измер. + 3 емр) ±(10 % от измер.) ±(10 % от измер.) ±(20 % от измер.) |
|
Целостность защитного проводника при токе 200 мA (R200мА) |
0,00 …19,99 Ом 20,0 … 199,9 Ом 200 … 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(3 % от измер. + 3 емр) ±(5 % от измер.) ±(5 % от измер.) |
|
Целостность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) |
0, 0 …19,9 Ом 20 … 1999 Ом |
0,1 Ом 1 Ом |
±(5% от измер. + 3 емр) ±(5% от измер. + 3 емр) |
|
Полное сопротивление линии |
0,00 … 9,99 Ом 10,0… 99,9 Ом 100 … 999 Ом 1,00 … 9,99 кОм 10,0 …19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) |
|
Полное сопротивление контура |
0,00 … 9,99 Ом 10,0 …99,9 Ом 100 …19999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) |
|
Напряжение |
0 В … 550 В |
1 В |
±(2 % от измер.+ 2 емр) |
|
Частота |
0,00 Гц … 999,99 Гц |
0,01 Гц |
±(0,2 % от измер.+ 1 емр) |
|
Чередование фаз |
1.2.3 или 3.2.1 |
|
|
|
Параметры УЗО |
|
|
|
|
Номинальный ток I?N |
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A |
||
|
Напряжение прикосновения Uс |
0, 0 …19,9 В 20,0…99,9 В |
0,1 В 0,1 В |
(-0%/+15%) от измер. ± 10 емр (-0%/+15%) от измер. |
|
Время срабатывания |
0,0 … 40,0 мс 40,1 … 2000 мс |
0,1 мс 0,1 мс |
±1 мс ±3 мс |
|
Ток срабатывания |
0,2 x I?N …1,1 x I?N (тип AC) 0,2 x I?N …1,5 x I?N (тип A, I?N ≥30 мA) 0,2 x I?N …2,2 x I?N (тип A, I?N <30 мA) 0,2 x I?N …2,2 x I?N (тип B) |
0,05 x I?N 0,05 x I?N 0,05 x I?N 0,05 x I?N |
±0,1 x I?N ±0,1 x I?N ±0,1 x I?N ±0,1 x I?N |
|
Сопротивление заземления |
0,00…19,99 Ом 20,0…199,9 Ом 200 …1999 Ом 2000 …9999 Ом |
0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) ± 5 % от измер. ± 10 % от измер. |
|
Удельное сопротивление грунта |
0,0 … 99,9 Ом?м 100 … 999 Ом?м 1,00 … 9,99 Ом?м 10,0 … 99,9 Ом?м >100 Ом?м |
0,1 Ом?м 1 Ом?м 0,01кОм?м 0,1 кОм?м 1 кОм?м |
± 5 % от измер. ± 5 % от измер. ± 5 % от измер.; ± 10 % от измер. ± 10 % от измер.; ± 20 % от измер. ± 20 % от измер. |
|
Тестирование варистора |
0 … 625 В перем.тока; 0 … 1000 В пост.тока |
1 В |
±(3 % от измер. + 3 емр) |
|
Питание |
6 x1,5В AA алкал. батарей или 6x1,2В аккумул. батарей |
||
|
Категория перенапряжения |
600 V CAT III; 300 V CAT IV |
||
|
Степень защиты |
Двойная изоляция |
||
|
Подключение к ПК |
RS 232 и USB |
