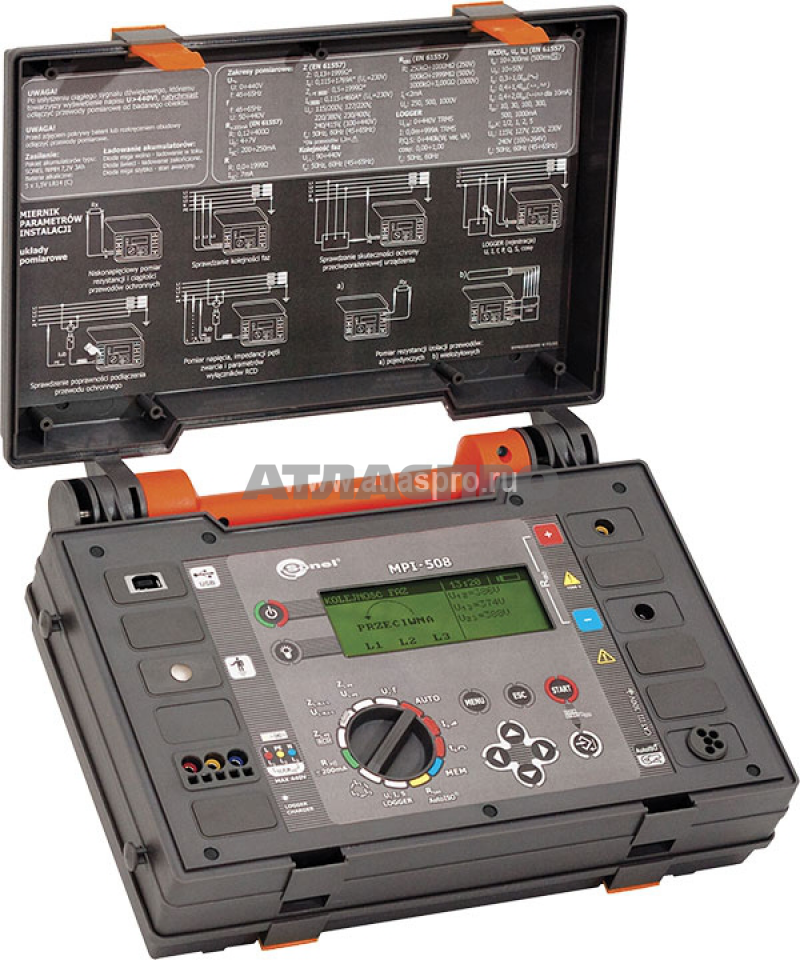

MPI-508 многофункциональный измеритель параметров электроустановок
Остаток: В наличии
Код: B010003
87 010 р.
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики:
Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:
Действующего значения фазного и междуфазного напряжения переменного тока
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного ток
Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА
Времени отключения сети при срабатывании УЗО
Сопротивления защитного заземления
Напряжения прикосновения относительно номинального дифференциального тока
Напряжения переменного тока помех
Сопротивления защитных проводников
Электрического сопротивления малым током
Сопротивления электроизоляции
Для вычисления:
Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник»
Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений)
Для проверки:
Последовательности чередования фаз и перекоса фаз по напряжению
Для запоминания и передачи в компьютер:
Данных измерений и вычислений
Стандартная комплектация
Наименование
Количество
Индекс
Провод измерительный 1,2м с разъемами "банан" голубой
1шт
WAPRZ1X2BUBB
Провод измерительный 1,2м с разъемами "банан" желтый
1шт
WAPRZ1X2YEBB
Провод измерительный 1,2м с разъемами "банан" красный
1шт
WAPRZ1X2REBB
Зонд острый с разъемом "банан" красный
1шт
WASONREOGB1
Зонд острый с разъемом «банан» голубой
1шт
WASONBUOGB1
Зонд острый с разъемом «банан» желтый
1шт
WASONYEOGB1
Зажим «Крокодил» изолированный красный K02
1шт
WAKRORE20K02
Зажим «Крокодил» изолированный жёлтый K02
1шт
WAKRPYE20K02
Аккумуляторная батарея NiMH SONEL-05 7,2V
1шт
WAAKU05
Кабель сетевой
1шт
WAPRZLAD230
Кабель последовательного интерфейса USB
1шт
WAPRZUSB
Зарядное устройство для аккумуляторов Z3
1шт
WAZASJZ3
Ремни "Свободные руки"
1шт
WAPOZSZE1
Футляр с ремнём L1
1шт
WAFUTL1
Адаптер WS-03
1шт
WAADAWS03
Дополнительная комплектация
Наименование
Количество
Индекс
Провод измерительный 10 м с разъемами "банан" желтый
-
WAPRZ010YEBB
Провод измерительный 20 м с разъемами "банан" желтый
-
WAPRZ020YEBB
Провод измерительный 5 м с разъемами "банан" желтый
-
WAPRZ005YEBB
СОНЭЛ Протоколы
-
Клещи измерительные C-3
-
WACEGC3OKR
Адаптер AGT-16P
-
WAADAAGT16P
Адаптер AGT-32P
-
WAADAAGT32P
Адаптер AGT-63P
-
WAADAAGT63P
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J
-
WAADATWR1J
Адаптер интерфейса конвертор USB/последовательный порт TU-S9
-
Класс защиты: III 300 В согласно PN-EN 61010-1Температурный диапазон: 0...+ 40° CГабариты ШxВxГ: 295х95х222 ммМасса: 2,2 кг
Технические характеристики
Диапазон
Разрешение
Погрешность основная
0…440 В
1 В
± (2 U + 2 е.м.р.)
Диапазон
Разрешение
Погрешность основная
45,0…65,0 Гц
0,1 Гц
± (0,1% f + 1 е.м.р.)
Диапазон
Разрешение
Погрешность основная *
0,0…99,9 мА
0,1 мА
± (5% I + 3 е.м.р.)
100…999 мА
1 мА
± (5% I )
1,00…9,99 A
0,01 A
10,0…99,9 A
0,1 A
100…999 A
1 A
Диапазон [Вт], [ВА], [вар]
Разрешение [Вт], [ВА], [вар]
Погрешность основная *)
0,00…9,99
0,01
± (7% S + 10 е.м.р.)
10,0…99,9
0,1
± (7% S + 5 е.м.р.)
100…999
1
± 7% S
1,00 к…9,99 к
0,01 к
10,0 к…99,9 к
0,1 к
100 к…440 к
1 к
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом
0,1 Ом
200...1999 Ом
1 Ом
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 5 е.м.р.)
20,0...199,9 Ом
0,1 Ом
Диапазон отображения
Разрешение
Основная погрешность
0,058…1,999 A
0,001 A
Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Диапазон отображения
Разрешение
Основная погрешность
0…19,99 Ом
0,01 Ом
± (6% Zs + 10 е.м.р.)
20,0…199,9 Ом
0,1 Ом
± (6% Zs + 5 е.м.р.)
200…1999 Ом
1 Ом
± (6% Zs + 5 е.м.р.)
Диапазон отображения
Разрешение
Основная погрешность
0..19,99 Ом
0,01 Ом
± (6% Zs + 10 е.м.р.)
20,0..199,9 Ом
0,1 Ом
± (6% Zs + 5 е.м.р.)
Диапазон отображения
Разрешение
Основная погрешность
0,058…1,999 A
0,001 A
Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Тип выключателя
Установка кратности
Диапазон измерения
Разрешение
Основная погрешность
Общего типа
0,5 IΔn
0..300 мс
1 мс
± (2% tA + 2 е.м.р.)
1 IΔn
2 IΔn
0…150 мс
5 IΔn
0…40 мс
Селективный
0,5 IΔn
0..500 мс
1 IΔn
2 IΔn
0…200 мс
5 IΔn
0…150 мс
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мА
0,01 кОм ..5,00 кОм
0,01 кОм
4 мА
0…+10% RE ± 8 е.м.р.
30 мA
0,01 кОм ..1,66 кОм
12 мА
0…+10% RE ± 5 е.м.р.
100 мA
1 Ом..500 Ом
1 Ом
40 мA
0…+5% RE ± 5 е.м.р.
300 мA
1 Ом..166 Ом
120 мA
500 мA
1 Ом..100 Ом
200 мA
1000 мA
1 Ом..50 Ом
400 мA
Диапазон
Разрешение
Номинальный ток
Основная погрешность
0..9,9 В
0,1 В
0,4*IΔn
0..10% UB ± 5 е.м.р.
10..99,9 В
0..15% UB
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
3,3..10,0 мA
0,1 мA
0,3 × IΔn ..1,0 × IΔn
± 5% IΔn
30 мA
9,0..30,0 мA
100 мA
33..100 мA
1 мA
300 мA
90..300 мA
500 мA
150..500 мA
1000 мA
330..1000 мA
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,4 × IΔn ..2,0 × IΔn
±10 % IΔn
30 мA
12,0..30,0 мA
0,4 × IΔn ..1,4 × IΔn
100 мA
40..140 мA
1 мA
300 мA
120..420 мA
500 мA
200..700 мA
Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,01 Ом
± (2% R + 3 е.м.р.)
20,0…199,9 Ом
0,1 Ом
200…400 Ом
1 Ом
Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,1 Ом
± (3% R + 3 е.м.р.)
200…2000 Ом
1 Ом
Диапазон отображения для Un = 250В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1000 MОм
1 MОм
Диапазон отображения для Un = 500В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1999 MОм
1 MОм
Диапазон отображения для Un = 1000В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1999 MОм
1 MОм
2,00…3,00 ГОм
0,01 ГОм
± (4% RISO + 6 е.м.р.)
Дополнительные технические характеристики
Класс изоляции
двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности
III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529
IP54
Питание измерителя
пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
Температура хранения
-20…+60°C
Температура рабочая
0…+40°C
Время до самовыключения
120 секунд
Количество измерений Z, RE или RCD (для щелочных элементов питания)
>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных элементов питания)
>2000
Дисплей
графический 192×64 точек
Память результатов измерения
990 ячеек, 10000 записей
Интерфейс
USB
