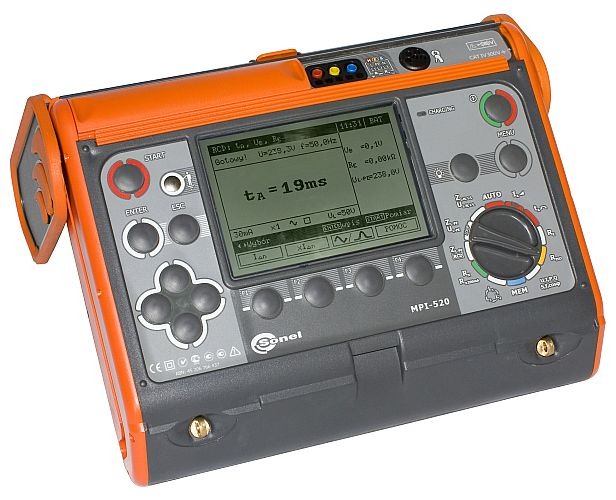

MPI-520 многофункциональный измеритель параметров электроустановок
Остаток: В наличии
Код: B0000010004
166 340 р.
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики:
Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:
Действующего значения фазного и междуфазного напряжения переменного тока
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока
Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА
Силы тока отключения УЗО для дифференциального постоянного тока
Времени отключения сети при срабатывании УЗО
Сопротивления защитного заземления
Напряжения прикосновения относительно номинального дифференциального тока
Напряжения переменного тока помех
Сопротивления заземляющего устройства по 3-х полюсному методу
Сопротивления защитных проводников
Электрического сопротивления малым током
Сопротивления электроизоляции
Для вычисления:
Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник»
Для контроля:
Целостности (наличия) нулевого и защитного проводников (до начала измерений)
Для проверки:
Последовательности чередования фаз и перекоса фаз по напряжению
Для регистрации:
Переменного тока и напряжения
Частоты
Мощности: полной, активной и реактивной, а также коэффициента мощности
Для запоминания и передачи в компьютер:
Данных измерений и вычислений
Стандартная комплектация
Наименование
Количество
Индекс
Адаптер WS-03
1шт
WAADAWS03
Провод измерительный 1,2м с разъемами "банан" голубой
1шт
WAPRZ1X2BUBB
Провод измерительный 1,2м с разъемами "банан" желтый
1шт
WAPRZ1X2YEBB
Провод измерительный 1,2м с разъемами "банан" красный
1шт
WASONREOGB1
Провод измерительный 25 м на катушке с разъемами "банан" красный
1шт
WAPRZ025REBBSZ
Провод измерительный 50м на катушке с разъемами "банан" желтый
1шт
WAPRZ050YEBBSZ
Зонд измерительный для забивки в грунт 30 см
1шт
WASONG30
Зонд острый с разъемом "банан" красный
1шт
WASONREOGB1
Зонд острый с разъемом «банан» голубой
1шт
WASONBUOGB1
Зонд острый с разъемом «банан» желтый
1шт
WASONYEOGB1
Зажим «Крокодил» изолированный жёлтый K02
1шт
WAKRPYE20K02
Зажим «Крокодил» изолированный красный K02
1шт
WAKRORE20K02
Кабель последовательного интерфейса USB
1шт
WAPRZUSB
Кабель сетевой
1шт
WAPRZLAD230
Зарядное устройство для аккумуляторов Z7
1шт
WAZASZ7
Зарядное устройство для аккумуляторов приборов автомобильное (12В)
1шт
WAPRZLAD12SAM
Аккумуляторная батарея NiMH SONEL-07 4,8V
1шт
WAAKU07
Комплект ремней "Свободные руки"
1шт
WAPOZSZEKPL
Футляр с ремнём L1
1шт
WAFUTL1
Дополнительная комплектация
Наименование
Количество
Индекс
Провод измерительный 10 м с разъемами "банан" желтый
-
WAPRZ010YEBB
Провод измерительный 20 м с разъемами "банан" желтый
-
WAPRZ020YEBB
Провод измерительный 5 м с разъемами "банан" желтый
-
WAPRZ005YEBB
СОНЭЛ Протоколы
-
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J
-
WAADATWR1J
Адаптер AGT-16P
-
WAADAAGT16P
Адаптер AGT-32P
-
WAADAAGT32P
Адаптер AGT-63P
-
WAADAAGT63P
Зонд измерительный для забивки в грунт 80 см
-
WASONG80
Футляр для двух зондов 80 см
-
WAFUTL3
Класс защиты : IV 300В (III 600В) согласно PN-EN 61010-1Температурный диапазон: 0...+50 °CГабариты ШxВxГ: 288 x 223 x 75 ммМасса: около 2,2 кг
Технические характеристики
Диапазон
Разрешение
Погрешность основная
0…299,9 В
0,1 В
± (2 %U + 6 е.м.р.)
300…500 В
1 В
± (2 %U + 2 е.м.р.)
Диапазон
Разрешение
Погрешность основная
45,0…65,0 Гц
0,1 Гц
± (0,1% f + 1 е.м.р.)
Диапазон
Разрешение
Погрешность основная *)
0,0…99,9 мА
0,1 мА
± (5% I + 3 е.м.р.)
100…999 мА
1 мА
± (5% I +5 е.м.р.)
1,00…9,99 A
0,01 A
10,0…99,9 A
0,1 A
100…400 A
1 A
Диапазон [Вт], [ВА], [вар]
Разрешение [Вт], [ВА], [вар]
Погрешность основная *)
0,00…99,9
0,1
± (7% S + 3 е.м.р.)
100…999
1
1,00…9,99 к
0,01 к
± (7% S + 5 е.м.р.)
10,0 к…99,9 к
0,1 к
100 к…200 к
1 к
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом
0,1 Ом
200...1999 Ом
1 Ом
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 5 е.м.р.) от Zs
Диапазон
Разрешение
Основная погрешность
0,055…1,999 A
0,001 A
Определяется по основной погрешности полного
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Диапазон отображения
Разрешение
Основная погрешность
0…19,99 Ом
0,01 Ом
± (6% Zs + 10 е.м.р.)
20,0…199,9 Ом
0,1 Ом
± (6% Zs + 5 е.м.р.)
200…1999 Ом
1 Ом
Диапазон отображения
Разрешение
Основная погрешность
0..19,99 Ом
0,01 Ом
± (6% Zs + 10 е.м.р.)
Диапазон отображения
Разрешение
Основная погрешность
0,058…1,999 A
0,001 A
Определяется по основной погрешности полного
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Тип выключателя
Установка кратности
Диапазон измерения
Разрешение
Основная погрешность
Общего типа
0,5 IΔn
0..300 мс
1 мс
± (2% tA + 2 е.м.р.)*
1 IΔn
2 IΔn
0…150 мс
5 IΔn
0…40 мс
Селективный
0,5 IΔn
0..500 мс
1 IΔn
2 IΔn
0…200 мс
5 IΔn
0…150 мс
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мА
0,01 кОм ..5,00 кОм
0,01 кОм
4 мА
0…+10% RE ± 8 е.м.р.
30 мA
0,01 кОм ..1,66 кОм
12 мА
0…+10% RE ± 5 е.м.р.
100 мA
1 Ом..500 Ом
1 Ом
40 мA
0…+5% RE ± 5 е.м.р.
300 мA
1 Ом..166 Ом
120 мA
500 мA
1 Ом..100 Ом
200 мA
1000 мA
1 Ом..50 Ом
400 мA
Диапазон
Разрешение
Номинальный ток
Основная погрешность
0..9,9 В
0,1 В
0,4*IΔn
0..10% UB ± 5 е.м.р.
10..99,9 В
0..15% UB
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
3,3..10,0 мA
0,1 мA
0,3 × IΔn ..1,0 × IΔn
± 5% IΔn
30 мA
9,0..30,0 мA
100 мA
33..100 мA
1 мA
300 мA
90..300 мA
500 мA
150..500 мA
1000 мA
330..1000 мA
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,35 × IΔn ..2,0 × IΔn
± 10 % IΔn
30 мA
12,0..30,0 мA
0,35 × IΔn ..1,4 × IΔn
±10 % IΔn
100 мA
40..140 мA
1 мA
300 мA
120..420 мA
500 мA
200..700 мA
Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,2 × IΔn ..2,0 × IΔn
± 10 % IΔn
30 мA
12..60 мA
1 мA
100 мA
40..200 мA
300 мA
120..600 мA
500 мA
200..1000 мA
Диапазон
Разрешение
Основная погрешность
0,00…9,99 Ом
0,01 Ом
± (2% RE + 4 е.м.р.)
10,0…99,9 Ом
0,1 Ом
± (2% RE + 3 е.м.р.)
100…999 Ом
1 Ом
1,0…1,99 кОм
0,01 кОм
Диапазон
Разрешение
Основная погрешность
000…999 Ом
1 Ом
± (5% (RS +RE +RH ) + 3 е.м.р.)
1,00…9,99 кОм
0,01 кОм
10,0…50,0 кОм
0,1 кОм
Диапазон отображения
Разрешение
Основная погрешность
0..100 В
1 В
± (2% U + 3 е.м.р.)
Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,01 Ом
± (2% R + 3 е.м.р.)
20,0…199,9 Ом
0,1 Ом
200…400 Ом
1 Ом
Диапазон
Разрешение
Основная погрешность
0,00…199,9 Ом
0,1 Ом
± (3% R + 3 е.м.р.)
200…2000 Ом
1 Ом
Диапазон отображения для Un = 50В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)ISO + 8 е.м.р.)]*
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…250 MОм
1 MОм
Диапазон отображения для Un = 100В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)ISO + 8 е.м.р.)]*
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…500 MОм
1 MОм
Диапазон отображения для Un = 250В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)ISO + 8 е.м.р.)]*
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
Диапазон отображения для Un = 500В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)ISO + 8 е.м.р.)]*
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
1,00…2,00 ГОм
0,01 ГОм
± (4% RISO + 6 е.м.р.)ISO + 8 е.м.р.)]*
Диапазон отображения для Un = 1000В
Разрешение
Основная погрешность
0…1999 кОм
1 кОм
± (3% RISO + 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…999 MОм
1 MОм
1,00…3,00 ГОм
0,01 ГОм
± (4% RISO + 6 е.м.р.)
Дополнительные технические характеристики
Класс изоляции
двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности
IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529
IP54
Питание измерителя
пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения
-20…+70°C
Температура рабочая
0…+50°C
Время до самовыключения
120 секунд
Количество измерений Z, RE или RCD (для щелочных батареек)
>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек)
>2000
Память результатов измерения
990 ячеек, 57500 результатов
Интерфейс
USB
