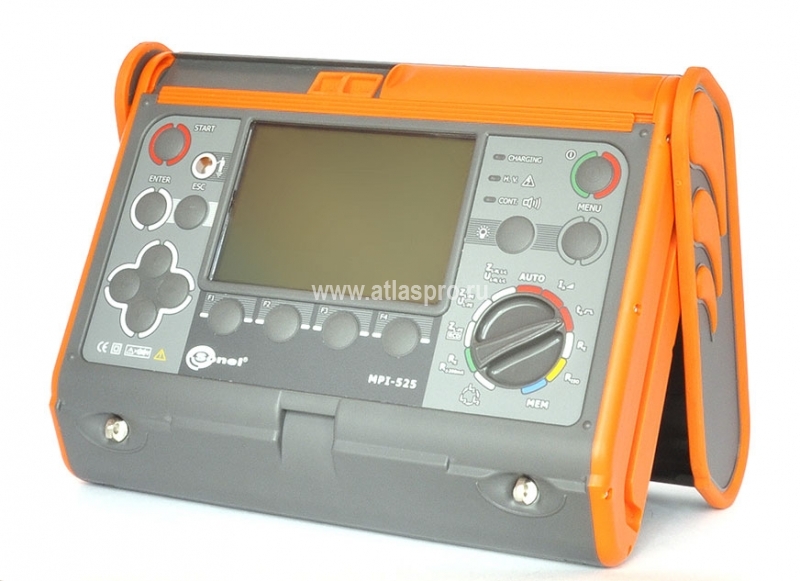

MPI-525 многофункциональный измеритель параметров электроустановок

Остаток: В наличии

Код: B0000010005

189 380 р.

Купить

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий

Основные характеристики:

Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока
Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА
Силы тока отключения УЗО для дифференциального постоянного тока
Времени отключения сети при срабатывании УЗО
Сопротивления защитного заземления
Напряжения прикосновения относительно номинального дифференциального тока
Напряжения переменного тока помех
Сопротивления заземляющего устройства по 3-х полюсному методу
Сопротивления защитных проводников
Электрического сопротивления малым током
Сопротивления электроизоляции

Для вычисления:

Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»
Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник»

Для контроля:

Целостности (наличия) нулевого и защитного проводников (до начала измерений)

Для проверки:

Последовательности чередования фаз и перекоса фаз по напряжению

Для запоминания и передачи в компьютер:

Данных измерений и вычислений

Стандартная комплектация

Наименование	Количество	Индекс
Провод измерительный 25 м на катушке с разъемами "банан" красный	1шт	WAPRZ025REBBSZ
Провод измерительный 1,8м экранированный с разъемами "банан" 5кВ черный	1шт	WAPRZ1X8BLBB
Провод измерительный 1,8м с разъемами "банан" 5кВ красный	1шт	WAPRZ1X8REBB
Провод измерительный 1,2м с разъемами "банан" красный	1шт	WAPRZ1X2REBB
Провод измерительный 1,2м с разъемами "банан" желтый	1шт	WAPRZ1X2YEBB
Провод измерительный 1,2м с разъемами "банан" голубой	1шт	WAPRZ1X2BUBB
Адаптер WS-03	1шт	WAADAWS03
Зажим "Крокодил" изолированный красный К05 5kV	1шт	WAKRORE20K05
Зонд острый с разъемом «банан» желтый	1шт	WASONYEOGB1
Зонд острый с разъемом «банан» голубой	1шт	WASONBUOGB1
Зонд острый с разъемом "банан" черный	1шт	WASONBLOGB1
Зонд острый с разъемом "банан" красный 5кВ	1шт	WASONREOGB2
Зонд измерительный для забивки в грунт 30 см	1шт	WASONG30
Провод измерительный 50м на катушке с разъемами "банан" желтый	1шт	WAPRZ050YEBBSZ
Зажим «Крокодил» изолированный жёлтый K02	1шт	WAKRPYE20K02
Зажим «Крокодил» изолированный красный K02	1шт	WAKRORE20K02
Зажим «Крокодил» изолированный черный K04 5 кВ	1шт	WAKROBL20K04
Зарядное устройство для аккумуляторов Z7	1шт	WAZASZ7
Зарядное устройство для аккумуляторов приборов автомобильное (12В)	1шт	WAPRZLAD12SAM
Кабель последовательного интерфейса USB	1шт	WAPRZUSB
Кабель сетевой	1шт	WAPRZLAD230
Комплект ремней "Свободные руки"	1шт	WAPOZSZEKPL
Аккумуляторная батарея NiMH SONEL-07 4,8V	1шт	WAAKU07
Футляр с ремнём L1	1шт	WAFUTL1

Дополнительная комплектация

Наименование	Количество	Индекс
Провод измерительный 5 м с разъемами "банан" желтый	-	WAPRZ005YEBB
Провод измерительный 10 м с разъемами "банан" желтый	-	WAPRZ010YEBB
Адаптер AGT-16P	-	WAADAAGT16P
Адаптер AGT-32P	-	WAADAAGT32P
Адаптер AGT-63P	-	WAADAAGT63P
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	-	WAADATWR1J
Зонд измерительный для забивки в грунт 80 см	-	WASONG80
СОНЭЛ Протоколы	-
Футляр для двух зондов 80 см	-	WAFUTL3
Отсек для батареек LR14 (тип C)	-	WAPOJ1
Элемент питания щелочной (alkaline) SONEL C LR14 1,5 V (MRU-1XX)

Класс защиты: IV 300В (III 600В) согласно PN-EN 61010-1
Температурный диапазон: 0 ... +50 °С
Габариты ШxВxГ: 288x223x75
Масса: около 2,2 кг

Технические характеристики

Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон	Разрешение	Погрешность основная *)
0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100…999 мА	1 мА	± (5% I +5 е.м.р.)
1,00…9,99 A	0,01 A
10,0…99,9 A	0,1 A
100…400 A	1 A

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 5 е.м.р.) от Z_s

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Z_s+ 5 е.м.р.)

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)^*
	1 I_Δn	0..300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*I_Δn	0..15% U_B

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	12,0..30,0 мA	0,1 мA	0,35 × I_Δn..1,4 × I_Δn	±10 % I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × I_Δn..2,0 × I_Δn	± 10 % I_Δn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA

Диапазон	Разрешение	Основная погрешность
0,00…9,99 Ом	0,01 Ом	± (2% R_E+ 4 е.м.р.)
10,0…99,9 Ом	0,1 Ом	± (2% R_E+ 3 е.м.р.)
100…999 Ом	1 Ом
1,0…1,99 кОм	0,01 кОм

Диапазон	Разрешение	Основная погрешность
000…999 Ом	1 Ом	± (5% (R_S+R_E+R_H) + 3 е.м.р.)
1,00…9,99 кОм	0,01 кОм
10,0…50,0 кОм	0,1 кОм

Диапазон отображения	Разрешение	Основная погрешность
0..100 В	1 В	± (2% U + 3 е.м.р.)

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Диапазон отображения для U_n= 50В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…250 MОм	1 MОм

Диапазон отображения для U_n= 100В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм

Диапазон отображения для U_n= 250В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…250 MОм	1 MОм

Диапазон отображения для U_n= 500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.)

Диапазон отображения для U_n= 1000В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.)

Диапазон отображения для U_n= 2500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…9,99 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.)

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения	-20…+70°C
Температура рабочая	0…+50°C
Время до самовыключения	120 секунд
Количество измерений Z, R_E или RCD (для щелочных батареек)	>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных батареек)	>2000
Память результатов измерения	990 ячеек, 57500 результатов
Интерфейс	USB
