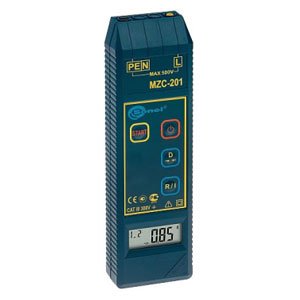

MZC-201 измеритель сопротивления петли
Измеритель параметров цепей фаза-нуль и фаза-фаза
Назначение и область применения:
Прибор может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.
Основные характеристики:
- измерение активного сопротивления цепей "фаза-фаза" и "фаза-нуль";
- автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
- контроль целостности проводов;
- измерение сопротивления заземляющих устройств;
- измерение действующего значения напряжения переменного тока;
- возможность установки фактической длины измерительных проводов для учёта их сопротивления при расчёте активного сопротивления петли короткого замыкания;
- автоматический выбор диапазона измерений;
- проведение измерений без отключения источника питания и защит;
- время протекания измерительного тока 10 мс;
- автоматический выбор фазного и междуфазного напряжения при расчётах тока короткого замыкания;
- автоматическое самовыключение измерителя при его простое в течение 120 секунд;
- память результата последнего измерения.
Номинальное напряжение испытуемых цепей:
MZC-200 - 220/230В и 380/400В;
MZC-201 - 290/500В;
MZC-202 - 100/170В;
MZC-203 - до 600В.
Приборы серии MZC-201, MZC-202 и MZC-203 - поставляются на заказ.
| Стандартная комплектация: | Индекс |
| Элемент питания щелочной (alkaline) SONEL 6LR61 9 V 1 шт./упак. | # |
| Провод измерительный 1,2 м с острым зондом черный | 113969050 |
| Провод измерительный 1,2м с острым зондом желтый | 113969058 |
| Зажим «Крокодил» изолированный жёлтый | 115861040 |
| Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 227292001 |
| Дополнительная комплектация: | Индекс |
| Провод измерительный 5м с острым зондом жёлтый | 113969042 |
| Провод измерительный 20 м с острым зондом жёлтый | 113969044 |
| Провод измерительный 10 м с острым зондом желтый | 113969043 |
| Элемент питания щелочной (alkaline) SONEL 6LR61 9 V 1 шт./упак. | # |
Технические характеристики
|
Диапазон |
Разрешение |
Основная погрешность |
|
0...440 В |
1 В |
± (2% и.в + 2 ед. мл. разряда) |
|
Провод измерительный |
Диапазон измерения Rs |
|
1,2 м |
0,24...200 Ом |
|
5 м |
0,26...200 Ом |
|
10 м |
0,28...200 Ом |
|
20 м |
0,35...200 Ом |
|
Диапазон отображения |
Разрешение |
Основная погрешность |
|
0...9,99 Ом |
0,01 Ом |
± (2,5% и. в. + 5 ед. мл. разряда) |
|
10...99,9 Ом |
0,1 Ом |
± (2,5% и. в. + 3 ед. мл. разряда) |
|
100...200 Ом |
1 Ом |
± (3% и. в. + 3 ед. мл. разряда) |
|
Провод измерительный |
Диапазон измерения Iк для Un = 220 В |
Диапазон измерения Iк для Un = 380 В |
|
1,2 м |
1,15 А...976 А |
2,00 А...1,69 кА |
|
5 м |
1,15 А...916 А |
2,00 А...1,59 кА |
|
10 м |
1,15 А...824 А |
2,00 А...1,43 кА |
|
20 м |
1,15 А...671 А |
2,00 А...1,16 кА |
|
Диапазон отображения |
Разрешение |
Основная погрешность |
|
1,15 А...9,99 А |
0,01 А |
Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания |
|
10 А...99,9 А |
0,1 А |
|
|
100 А...999 А |
1 А |
|
|
1,00 кА...9,99 кА |
0,01 кА |
|
|
10 кА...40 кА |
0,1 кА |
|
Порог срабатывания блокировки измерений |
Основная погрешность определения порога |
|
3 кОм |
± 10 % |
|
Номинальное напряжение измеряемой цепи Un: |
|
|
Напряжение фазное |
220 В или 230 В |
|
Напряжение междуфазное |
380 В или 400 В |
|
Диапазон напряжения, при котором выполнимо измерение петли |
180 В...440 В |
|
Номинальная частота измеряемой цепи |
50 Гц и 60 Гц (45...65 Гц) |
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN 61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса согласно PN - EN 60529 |
IP40 |
|
Питание измерителя |
элемент питания 9 В (размеров 6F22, "Крона") |
|
Температура хранения |
- 20...+ 60°С |
|
Время до самовыключения |
120 секунд |
|
Дисплей |
жидкокристаллический, 3 цифры высотой 14 мм |
|
Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин) |
|
